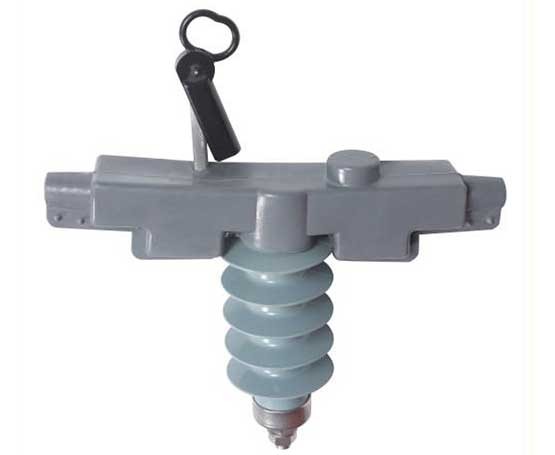

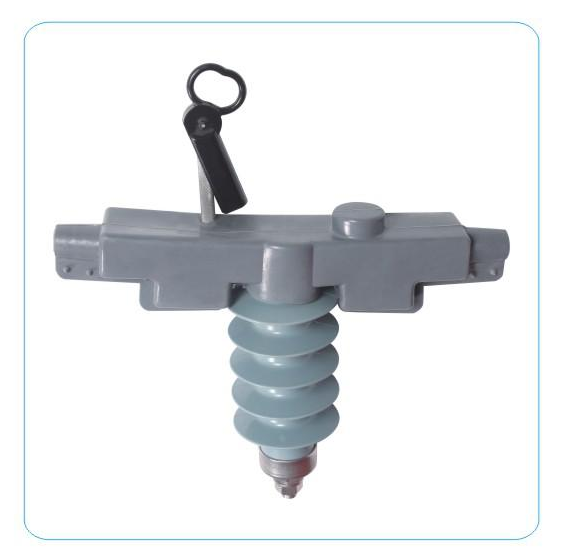

10KV带接地验电装置无间隙
用途及使用范围：
10KV带带接地验电装置复合外套无间隙金属氧化物避雷器是一种过电压保护电器，主要用于保护10KV交流电力系统的输变电设备免受大气过电压和操作过电压的损坏。若带脱离器，作为避雷器的特殊附件，与避雷器串联使用，当避雷器出现故障时，工频电流持续增大到一定值，脱离器会迅速动作，将故障避雷器从输电系统中退出，并为故障避雷器提供明显标识。此避雷器装置具有带支柱功能、避雷器功能、通电功能、验电接地功能的合四者功能为一体，具有多用途的结构形式。采用这种装置同时可以减少一根避雷器横担（因利用了本来需要的支柱横担）；可减少下垂直固定用的三个绝缘子；也就是减少七处剥皮点，减少施工工时，同时减少六处故障点，则能达到简化线路装置，进一步增加运行安全可靠性的目的。使线路更加简洁美光。再者这种装置成了多种功能，把原需要七处剥皮点的绝缘并在一处绝缘，并且此绝缘罩设计合理，能真正做到全程绝缘，为安全和带电作业创造了有利条件

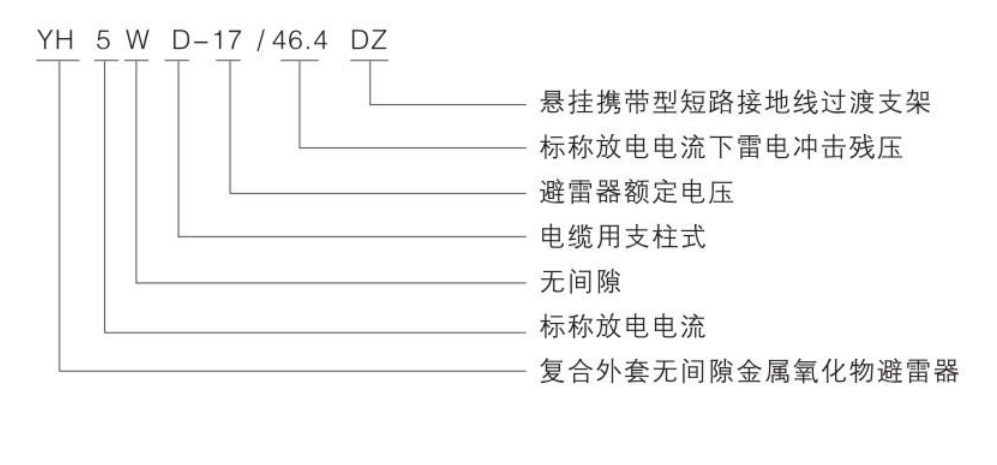

产品型号及含义：
运行条件：
3.1环境温度-40℃+40℃
3.2海拔高度不超过1000米
3.3电源频率不高于62Hz不低于48Hz
3.4最大风速不超过35m/s
3.5地震裂度7度以下地区
3.6长期施加在避雷器上的工频电压应不超过避雷器的持续运行电压。异常运行条件见
GB11032-2010
主要规格及技术参数：
4.1避雷器性能符合GB11032-2010、JB/8952-2005标准制定
4.2避雷器元件及脱离器的技术参数
结构及原理：
避雷器主要由避雷器原件、排线板、接地验电装置、线夹等组成。
非线性的金属氧化物电阻片作为避雷器元件的核心元件，它具有优异的非线性（伏安）特性。当系统出现大气过电压或操作过电压时，电阻片呈现低电阻，使避雷器的残压被限制在允许值以下，同时吸收过电压能力，从而对电力设备提供可靠的保护，在正常运行电压下，电阻片呈高阻值，使流过避雷器的电流很小，起到与系统绝缘隔离的作用。若带脱离器，避雷器正常运行时，脱离器不动作并呈低阻值，在避雷器元件出现故障时，工频电流持续增大到一定值，脱离器自爆，使避雷器元件与系统脱离，避免避雷器元件爆炸事故的发生。脱离后明显标志，便于迅速发现故障电。
安装前准备及安装：

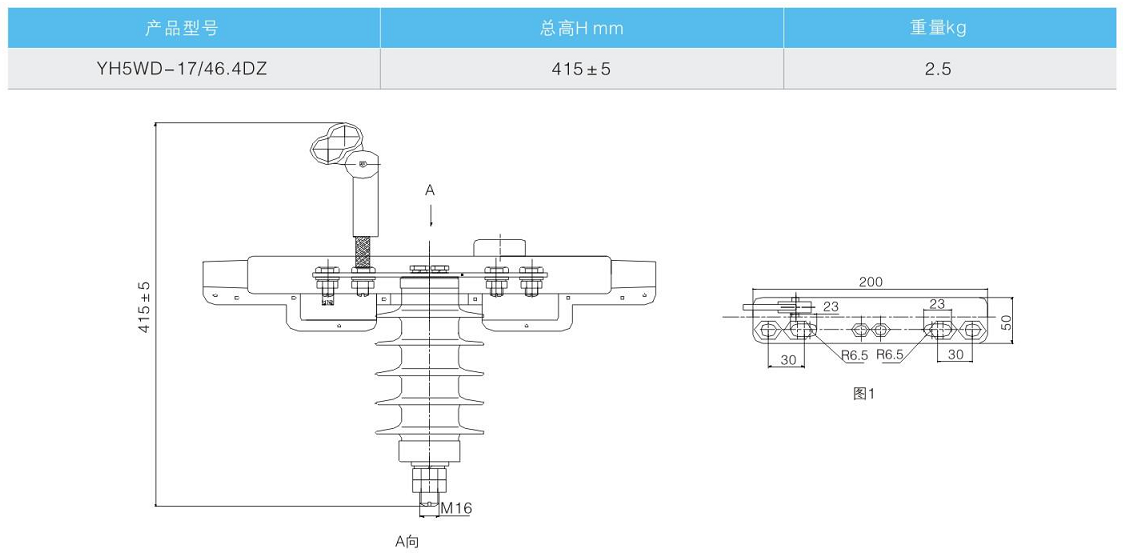

6.1避雷器外形及安装尺寸
6.2包装箱拆封后，应仔细检查避雷器的外观，如有外套破损等现象，不能使用
6.3测量避雷器元件的直流1mA电压和0.75直流1mA电压下的泄漏电流。直流1mA电压符合表中的规定，0.75倍直流1mA电压下的泄漏电流不大于50μA

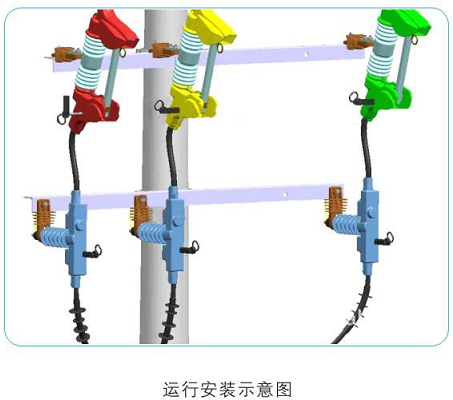

6.4安装避雷器时，将线夹按图安装在对于位置，然后罩上绝缘护套，最后安装接地验电配置，用避雷器下端螺栓M16将避雷器安装在横担上，并接地。
运行与维护：
7.1投入运行前作预防性试验，试验项目抱愧：避雷器元件直流1mA点电压、避雷器元件0.75直流1mA电压下的泄漏电流等
7.2预防性试验周期为5年。
7.3运行中不需要清扫
用户须知：
8.1避雷器在装箱，贮存，运输，开箱和安装过程中，不得冲击和碰撞，如发现冲击和碰撞，应经过仔细检查，确认内部结构无损坏并作预防试验合格后可安装使用。
8.2避雷器在使用前，应存放在清洁干燥房间内，免得受腐蚀性气体和液体的腐蚀。
8.3为了保证产品性能，用户不得随意拆开避雷器，不得做工频放电电压试验。
8.4用户在遵守本规定条件下使用，自交货之日起，两年内如有质量不良者，本厂负责“三包”。
