穿刺针式避雷绝缘子
一、产品简介：
高压架空输变电线路广泛地使用针式绝缘子作为绝缘和支撑导线用。然而常常发生雷电过电压作用在导线与绝缘子联接处起绝缘子闪络并在极短时间内烧断导线事故。随后又用穿刺型结构改进导线与绝缘子的连接，并应用了引弧防雷原理（外置间隙结构），以防止绝缘子闪络及烧断导线，有效起到了一定的作用。但绝缘子两端所并联的外置纯空气间隙，受气候、海拔高度等诸多条件的影响，易带来误动作或失效等麻烦。我公司所开发的穿刺针式避雷绝缘子产品就理想地解决了上述技术难题。将线路型避雷器的核心元件（氧化锌电阻片、间隙等）内置于复合针式绝缘子内，巧妙组合成坚固的整体，具有复合针式绝缘子和线路型避雷器的双重功能。换句话说，外观上看它是穿刺型复合针式绝缘子，具有复合绝缘子的良好外绝缘性能，其穿刺连接结构又完善的改进了导线和绝缘子的电气连接；而其体内设置有线路型避雷器完整的元件，能有效地保护绝缘子不被雷击（过电压）引起的绝缘子闪络。
二、产品特点：
1.针式绝缘子内镶入了线路型避雷器，用内置避雷器来保护绝缘子本身免除过电压引起的闪络事故。设计巧妙、新颖，独具创新特色。一个独立的整体产品，既具备绝缘和支持导线的功能，又具备过电压保护等双重功能。
2.该产品具有复合绝缘子良好的憎水性、抗老化性、耐电蚀性、绝缘强度和机械强度高等特点。
3.针式绝缘子采用了穿刺电极结构，降低了对导线的损伤，防止了导线抗拉强度的降低。降低了导线烧断事故。
4.体积小、重量轻、节能、美观、省事、安装方便。
三、使用条件：
1.环境温度不超过-40℃~+40℃
2.海拔高度不大于3000m
3.电源频率为50Hz~60Hz
4.最大风速不大于35m/s
5.地震裂度为7度及以下地区。

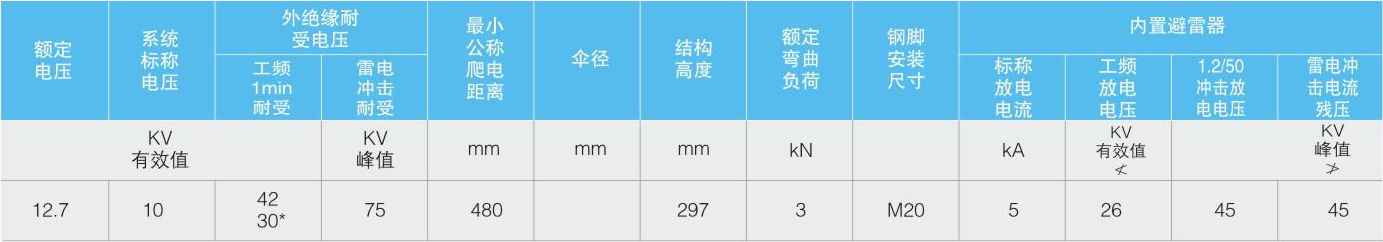

四、主要技术参数：
注：1.表中：“*”号为湿工频电压试验值。
2.绝缘导线50~240mm²。如果导线绝缘层厚度不在规定范围内，切勿采用穿刺型绝缘子，否则可能引起电气接触不良或损伤导线。
3.若钢脚安装尺寸不同时，在订货时说明。

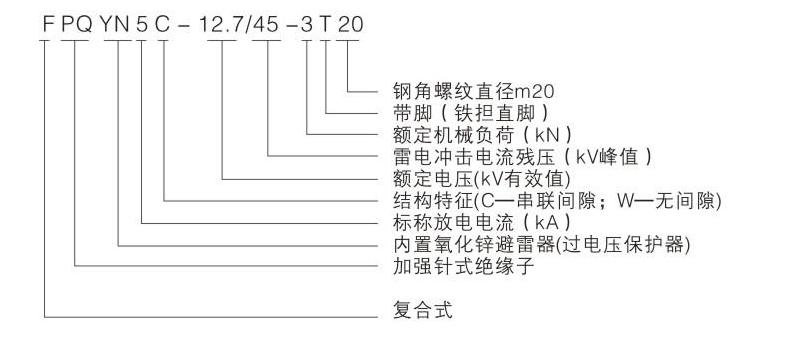

五、型号说明：
