33-220kV 油浸电磁式电压互感器

发布时间：2023年07月06日人气：次

产品用途：

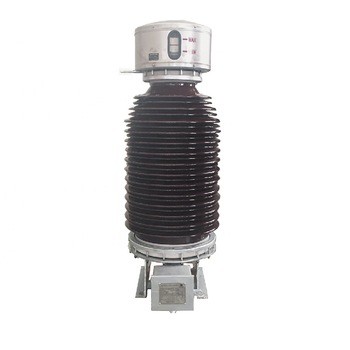

JDCF型户外单相油浸电磁式电压互感器，在66～220kV，50或60Hz电力系统作电压、电能测量和继电保护用。

产品特点：

◆产品为单级式绝缘结构，引线由多个电容屏组成保证电场均匀，其主绝缘主要由高压电缆纸卷绕构成，经真空干燥后浸于变压器油中。绝缘性能稳定、可靠，运行经验丰富，使用寿命长，维护便利。

◆变压器油的流动性好，利于产品散热，对于因气泡、灰尘等引起的局部放电故障具有自熄能力。

◆本型产品具有三个二次绕组，其中测量绕组和保护绕组分开。

◆产品顶部装有不锈钢金属膨胀器，使产品处于全密封状态，防止变压器油及绝缘纸受潮，延长了产品使用寿命，并且在金属膨胀器上设置有油位视察窗，可以很方便地观察到油位的变化。

◆产品底部装有多功能放油阀，使得取油样、放油、补油更为便利。

◆本产品所有绝缘件全部为环保材料。

◆二次接线板采用环氧树脂浇注结构，密封性能更加可靠。

◆产品底座等外漏钢件采用喷塑和热镀锌两种防腐工艺，美观且防腐性能好。

◆紧固件、铭牌等均为不锈钢。

技术参数：
