JDZ18-3、6、10（Q）型电压互感器

发布时间：2023年08月23日人气：次

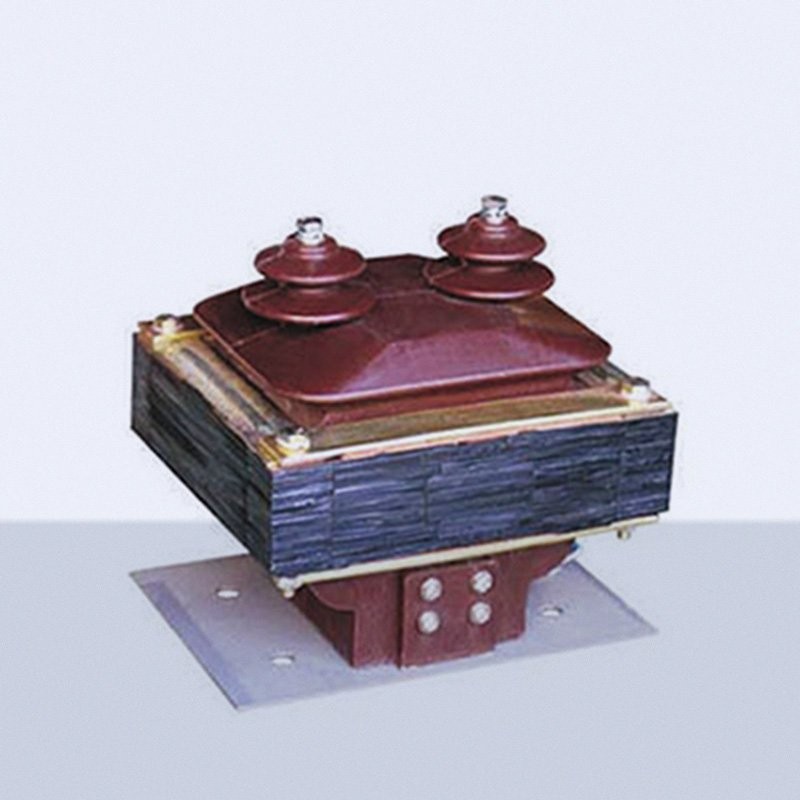

JDZ18-3、6、10（Q）型电压互感器

产品概述General

JDZ18-3、6、10Q型电压互感器是采用环氧树脂浇注的半封闭式结构电压互感器，供户内频率为50Hz，额定电压10KV及以下的电力系统中的作电压，电能测量和继电保护用。

产品结构Construction

本型电压互感器为环氧树脂浇注式绝缘结构，铁芯为片式，芯柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一个骨架上，整个线圈外部用环氧树脂浇注成型，二次绕组的引线通过浇注体上的两个嵌装螺母引出为A.X。一次绕组的引线通过浇注体上的两个高压接线端子引出为A.X。

技术参数Techmical data

使用条件Service condition

海拔高度：不超过1000m环境温度：最高+40℃，最低-5C日平均温度不超过30℃
户内环境湿度：在室温条件下，最大相对湿度为85%（20℃）
本产品能承受相当于里氏九级裂度的家督度为0.4g正弦三波试验
本产品可在有污秽的环境里使用。

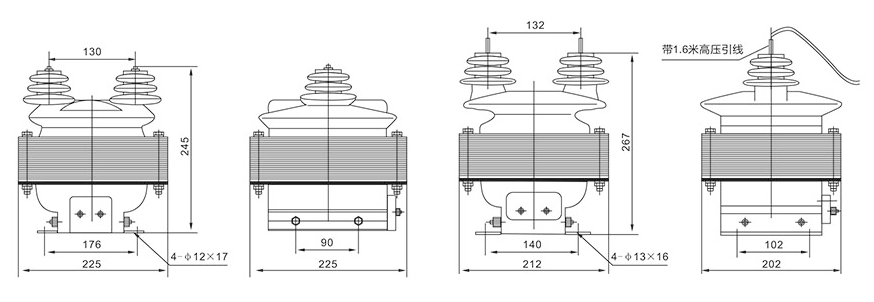

外形及安装尺寸
