一、概述
FZG/CX-12/630型户外配电负荷开断工具（以下简称开断工具），开断工具是一种轻型、便于携带的高压负荷开断工具。适用于交流50Hz，额定电压12kV户外柱上跌落式分段器、跌落式熔断器、隔离开关等需要开断负荷电流时，借助本工具可逐相切断负荷电流。
二、主要技术参数
1、 使用环境条件
1.1 周围空气温度：-40℃～+40℃
1.2 海拔高度：1000m
1.3 户外环境：天气晴朗，相对湿度不大于70%

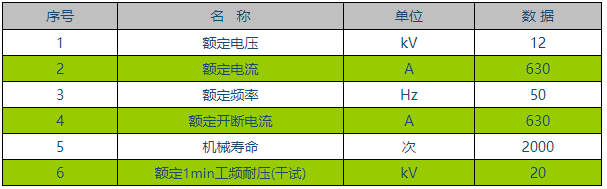

2、 主要技术参数
三、特点
1、操作简单。
2、使用方便，灵活性高。
3、稳定可靠。
4、寿命长。
5、可以开断跌落式分段器、跌落式熔断器、隔离开关负荷电流使其分闸。
四、主要结构及工作原理
1、 主要结构

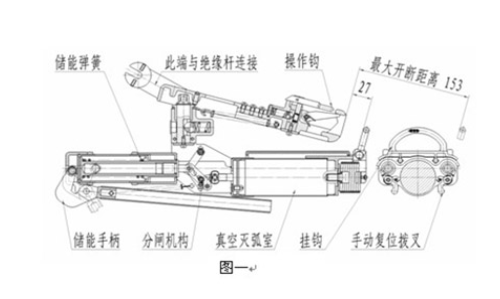

FZG/CX-12/630型户外配电负荷开断工具外形结构见图一，主要由真空灭弧室、操作钩、分闸机构、储能手柄等组成。为便于携带和操作，零件材质多为铝合金、钛合金、工程塑料组成，质轻而坚固。
为适应不同的产品、不同的安装方式，操作钩与主体间可任意旋转30度，操作钩端部采用鸭舌结构能够可靠连接开关，且便于摘挂。
后置储能手柄，侧推30度即可完成储能，方便快捷。
2、工作原理
FZG/CX-12/630型户外配电负荷开断工具安装于绝缘操作杆端部，分闸机构在储能的条件下，操作钩挂到被操作开关断口的一端，挂钩连接开关断口的另一端。当人工用力拉开时，本负荷开断工具达到触发位置时，脱扣器触发，真空灭弧室触头断开。当真空灭弧室未开断时，被操作开关断口已先打开，最后用真空灭弧室切断负荷电流。当进行下一次操作时需要对本工具再次储能。
五、实际应用
1、组装与操作
FZG/CX-12/630型户外配电负荷开断工具包装分为主体部分和绝缘操作杆部分，绝缘操作杆共分三节，主体通过M8螺钉与绝缘操作杆连接，根据不同的操作角度有3种连接槽供选择，一般情况下选择中间槽即可（见图一）。每节绝缘操作杆通过螺纹连接，组装时各个螺纹必须连接稳固，并检查主体部分是否动作灵活，然后对主体储能。储能方法是：用手握住储能手柄向外侧轻推大约30度角时听到“咔嚓”声响，同时手臂明显感到反作用力见小，此时说明已经储能。

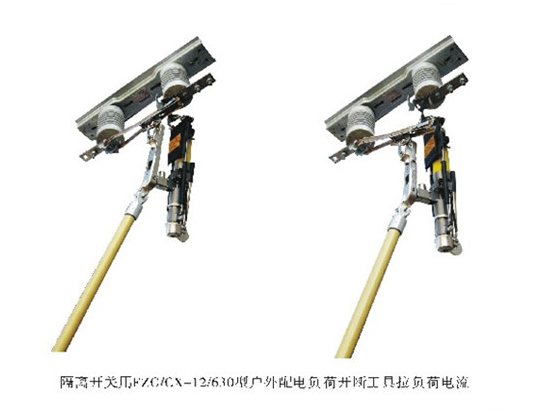

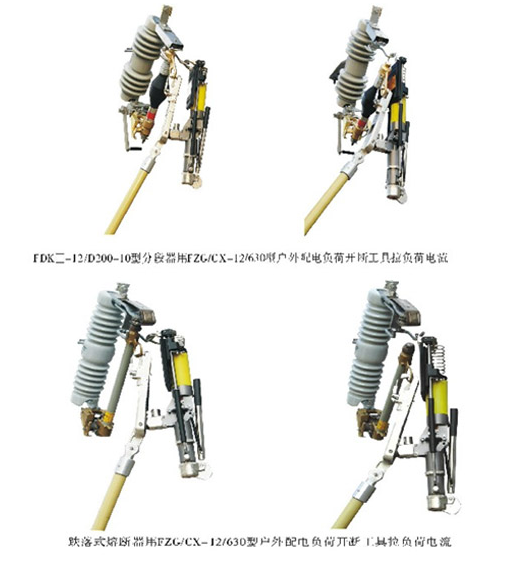

FZG/CX-12/630型户外配电负荷开断工具的操作方式可以采用斗臂车方式，也可以采用防护圈方式（见图二）。采用斗臂车方式操作时，操作者必须距离高压线1.5米以上。正确的操作方式是：装上绝缘操作杆的开断工具必须穿越被操作电器（隔离开关、跌落式分段器、跌落式熔断器）的正前方位置，挂钩必须挂在分段器等远端侧（见图三），以利于观察和操作。否则不仅遮挡视线还因工具扭曲使工具很难从开关上脱离下来。
当按照图三要求的正确方式挂上钩后，拉下绝缘操作杆，此时开关形成明显断口负荷电流通过开断工具导通，继续下拉绝缘操作杆，能听到“咔嚓”声响，并且开断工具的断口已经自锁形成一定的开断距离，此时负荷电流已经切断，轻轻摘下挂钩(此处要特别注意开关断口保持足够绝缘距离)。然后用手搬动“复位拨叉”（见图一），使开断工具恢复到原始位置，再次储能为下次操作做好准备。
图二
2、操作注意事项
每次操作前必须对开断工具进行储能，且确认真空灭弧室触头已合闸，否则在真空灭弧室开断的情况下切拉负荷电流，将造成燃弧，烧毁开关并可能伤及操作人员。
为保持真空灭弧室触头自持压力，本开断工具不用时，要使其保持储能状态，使用时要手动分合一至两次，灵活无误后再现场应用。
本开断工具配备3节操作杆，使用时必须3节连接牢固后使用，禁止单节或两节使用。
3、组装及安全操作注意事项
3.1、操作人员必备素质
FZG/CX-12/630型户外配电负荷开断工具的操作使用人员，必须是经过专业培训的且具备如下安全操作知识：
3.1.1、必须能从电力设备不带电部件中识别带电部件的能力和技巧。
3.1.2、必须具备对高压电能保持适当安全距离的能力和技巧。
3.1.3、必须具备在靠近电力设备裸露部件工作时需使用自身防护设备，如绝缘和遮蔽材料、绝缘工具等以保护自身安全的基本常识。
说明书的目的并不是为了取代那些具备电力设备安全知识和经验的人，相反它是为了指导这些具备以上能力的人能更好工作而准备的，因此操作前必须认真阅读本说明书。
