负荷开关

FN3-12系列户内高压负荷开关1

发布时间：2023年08月16日人气： 次

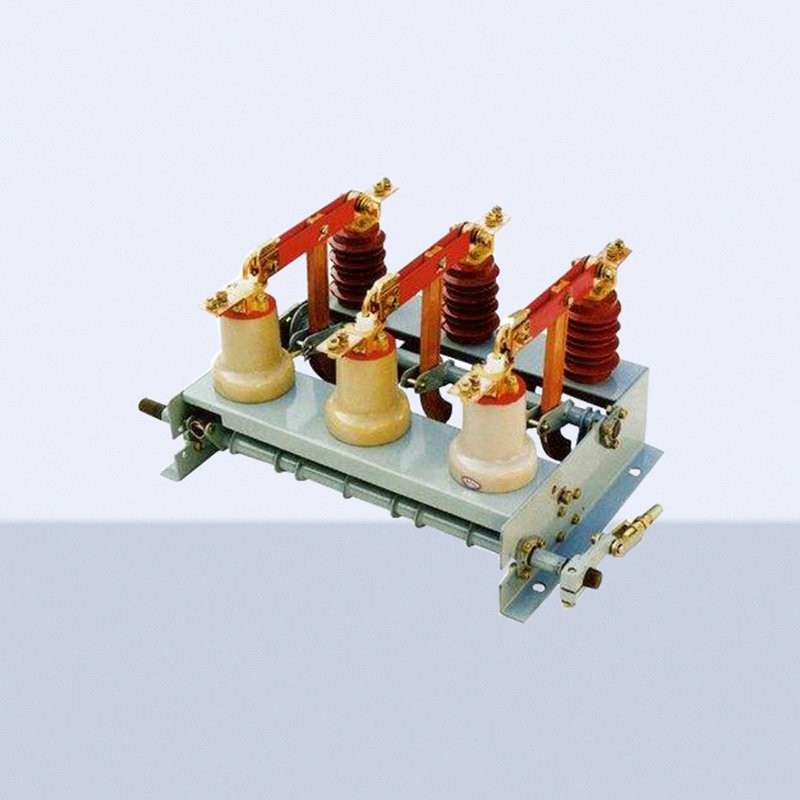

FN3-12系列户内高压负荷开关



FN3-12系列户内高压负荷开关1


产品概述

     FN3-10型户内负荷开关的外形与一般户内隔离开关相似（图1）开关的底部为框架2，传动机构装于其中。框架上装有六只绝缘子，上部的三只绝缘子3兼作支持件与气缸之用，活塞装于其内，由主轴带动，下部的三只绝缘子仅起支持作用。上、下绝缘子上均装有触座。导电部分由闸刀与触座组成，闸刀6与下触座8之间靠六片形弹簧片因紧，在闸刀的端部装有弧动触头5，上触座4为主静触头。
使用环境条件
本负荷开关适用于下列工作环境：
     1、海拔不超过1000米；
     2、周围空气温度不高于+40℃ 及不低于-10℃ 。
     3、空气相对湿度不大于90%的户内场所（当温度为+25℃） ；
     4、无导电性尘埃的环境中；
     5、无破坏金属和绝缘的腐蚀性气体的物体；
     6、无剧烈震动和冲击的地方；
     7、无燃烧与爆炸危险的环境中。

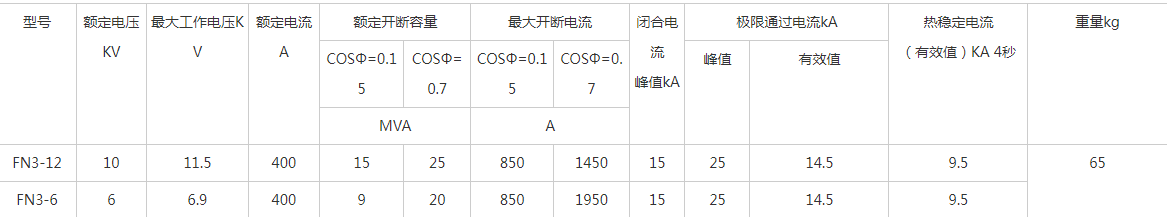

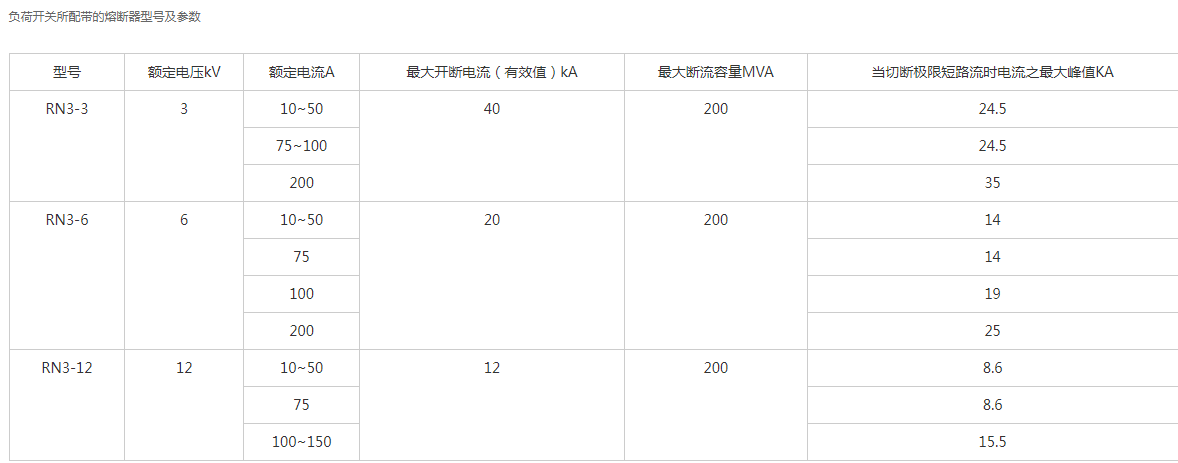

产品参数

FN3-12系列户内高压负荷开关1
FN3-12系列户内高压负荷开关1

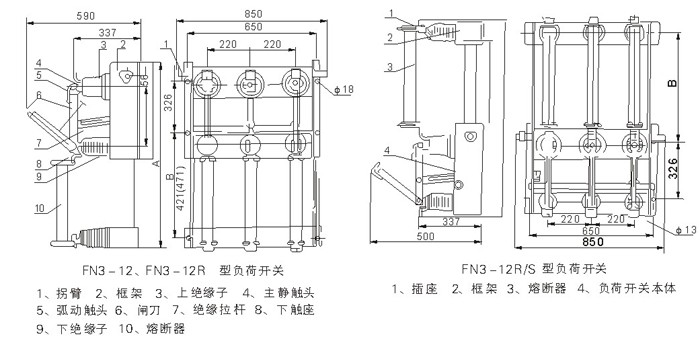

外形及安装尺寸

FN3-12系列户内高压负荷开关1
