FZW28型户外真空智能负荷开关
1、概述

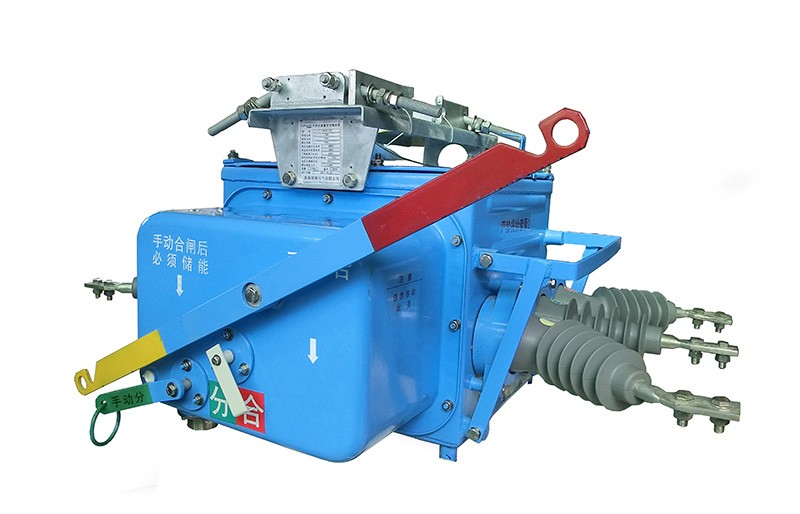

FZW28型户外真空智能负荷开关（简称负荷开关）是用于柱上安装的场合，具有手动和电动操作功能。本开关本体采用FZW28，本开关为免维护负荷开关。采用真空灭弧和SF6气体做对地及相间绝缘介质。
FZW28型户外真空智能负荷开关（FZW28开关本体与FDR-1控制器）具备故障检测功能，保护控制器功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电用户进线的责任分界点处，也可以适用于符合要求的分支线T接处。不能串联使用。
2、功能特点
（1）自动闭锁相间短路故障 用户支线发生相间短路故障时，分界开关在变电站断路器或重合器保护跳闸后立即分闸闭锁，变电站重合后，馈线上的其他分支用户迅速回复供电。
（2）快速定位故障点 用户支线事故造成分界开关保护动作后，责任用户停电，由其主动报送事故信息，电力公司派员现场可通过掌上电脑或通讯模块排查事故原因。
（3）自动切除单相接地故障 用户支线发生单相接地故障时，分界开关自动分闸；变电站及馈线上的其他分支用户感受不到故障的发生。
3、主要技术参数
（1）开关主要参数
序号 | 名 称 | 数 据 |
1 | 操作方法 | 手动或自动（持续激磁） |
2 | 额 定 值 | 额定电压 | 12kV |
额定电流 | 630A |
额定短时耐受电流（4s） | 20KA |
额定关合短路电流（峰值） | 50KA |
额定频率 | 50Hz |
操作电压 | AC220V(80%～110%) |
3 | 工频耐压 （1min） | 对地 | 42kV |
相间 | 42kV |
断口 | 48kV |
二次对地 | 2kV |
4 | 冲击耐压 （峰值） | 对地 | 75kV |
相间 | 75kV |
断口 | 84kV |
5 | 净重 | 185Kg |
6 | SF6气体额定表压 | 0表压 浓度为93%以上 |
7 | 操作手柄手动力的测定 | 100～400N |
8 | 主回路电阻 | 405～455μΩ/≤150μΩ |
9 | （一）合闸操作 | 184~220V | 1 合闸时间 120~180ms(220V) 400ms以下（184V） 2 吸合电流（峰值）17A以下 3 弹跳时间不大于6ms 4 保持电流0.35~0.45A |
最低合闸电压 | 120～160V |
（二）分闸操作 | 184~220V | 1 分闸时间 1.5s以下 2 不同期时间30ms以下 |
最低保持吸合电压 | 65～85V |
10 | 隔离断口与真空弧室合分操作时间差 | 10ms |
11 | 功率损耗 | 99W以上 |
12 | 短路电流不开断试验 | 1400A以上 |
13 | 气密试验（检漏） | 0．2Mpa表压无漏气 |
14 | 真空灭弧室触头开距 | 7～9mm |
15 | 真空灭弧室触头超距 | 3～3.5mm |
16 | 隔离断口开距 | 25～30mm |
17 | 隔离断口超距 | 6～13mm |
|
|
|
|
|
注：1. 当产品使用场所的海拔高于1000m，绝缘耐压应进行相应的修正。
2. 当内置PT时，不要做相间绝缘。
（2）馈线终端FDR-1主要参数
序号 | 项 目 | 规 定 值 | 备 注 |
1 | 工作电压 | AC220V |
|
2 | 输入工作电压频率 | 50Hz |
|
3 | 输入工作电压允许波动范围 | ±20% |
|
4 | 整机功耗 | ＜10W |
|
5 | 采样相电流输入值 | 120～600A（一次值） | 可整定 |
6 | 低电压动作值 | 10～140（二次值） | 可整定 |
7 | 电量输入值允许采样误差 | ±5% |
|
8 | 过流保护动作延时时间值 | 0.3～1s（不可设置） | 不可设定 |
9 | 零序电流定值 | 0.2～4A（一次值） | 可设定 |
10 | 接地动作延时时间 | 0～1800s | 可设定 |
（3）电流互感器
内置1只穿缆式零序CT，变比为20/1，0.2～5A区段应保持线性关系，额定负载下的变比误差应小于3%，一次侧零序电流为400A时，二次输出电流有效值不小于5A。为提高机械强度，应将穿缆线和CT本体用环氧树脂浇注为一体，局部放电小于10pC，额定短时耐受电流16（20）kA，2s。
内置2只（A、C相）单相CT供相电流保护使用，变比为600/5，精度为10P20。
（4）电压互感器
外置一只相间PT，装在负荷开关电源侧，变比为10000V/220V，容量为200VA，局部放电小于10 pC，馈线终端的操作电源及低电压元件均PT二次提供。
