FDK14-12/D200-10型户外交流高压无线三相连动自动跌落式分段器

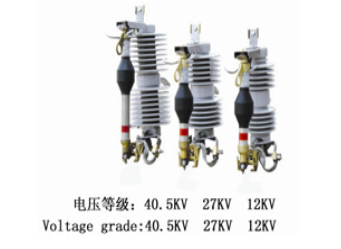

一、概述
FDK 系列户外交流高压跌落式自动分段器是我公司根据国内外市场需求，结合国际最新技术研制开发的高压开关设备，适用于额定电压10-40.5kV、交流50Hz的三相电力系统。与重合器（或具有重合闸功能的断路器）配合使用，自动隔离故障区段，使无故障区段正常运行的自动保护开关。分段器具有记忆复位功能，即分段器能够记住故障电流出现次数的时间（记忆时间），分段器每次计数后，恢复到计数前初始状态所需要的时间（复位时间）。

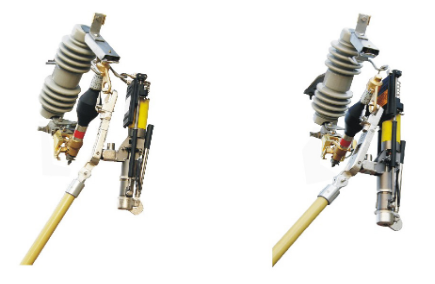

FDK14系列户外交流高压无线三相连动跌落式自动分段器，是在 FDK口系列户外交流高压三相连动跌落式自动分段器基础上开发的电子控制无线三相连动分段器。二者的唯一区别为三相连动方式不同， FDK口系列分段器的三相连动方式为机械连动，而FDK14系列分段器的三相连动方式为无线连动。如下图：
FDK14系列分段器三相连动为电子控制无线连动，无线连动的原理是：当两相分段器分闸瞬间向其它相发出无线分闸指令，其它相接到无线分闸指令后同时分闸，实现无线连动的三相整体分闸。
无线连动只有在负荷电流大于7～10A时，才能无线连动。负荷电流小于7～10A时，两相短路分段器正常分闸，另一相不分闸。
分段器自动跌落分闸必需具备三个条件：
第一、故障电流超过整定的额定启动电流值；
第二、计数次数达到整定值（1、2、3、4次）；
第三、线路失压，线路电流低于300 mA，三者缺一不可，才能自动分闸。
FDK系列户外交流高压无线连动跌落式自动分段器采用微电脑及无线模块控制及操作分闸机构。无须外加辅助电源。
二、使用环境条件
1、环境温度：-40℃～+60℃，日温差变化范围不大于25K；
2、海拔高度：FDK14-12/D200-10：2000 m，FDK14-40.5/D200-10：1000m；
3、风压：不大于700Pa；
4、外绝缘污秽等级：FDK14-12/D200-10： Ⅳ，（最小公称爬电比距31.25mm/kV）；
FDK14-40.5/D200-10：Ⅲ，（最小公称爬电比23.7mm/kV）；
5、覆冰厚度：不超过1mm；

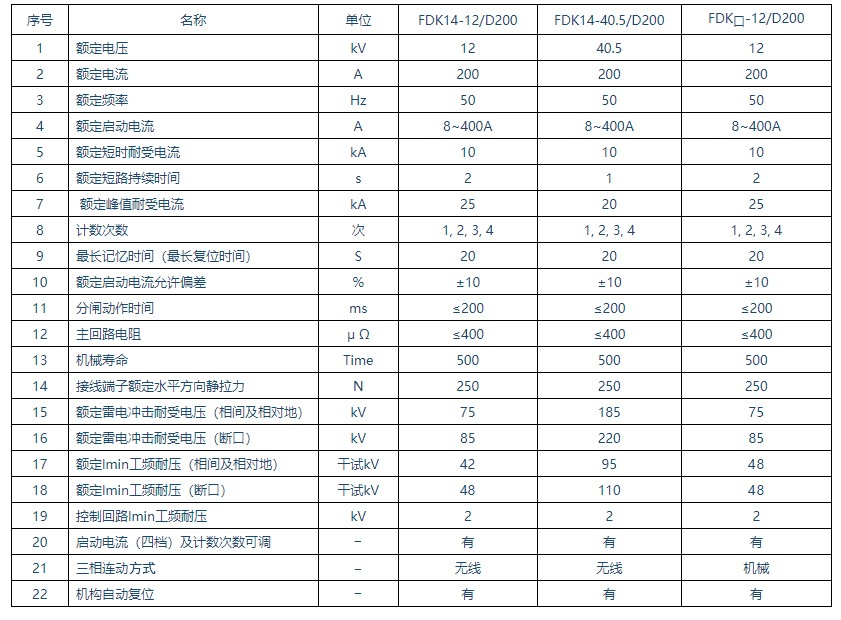

三、主要技术参数
四、主要结构及工作原理
1、主要结构

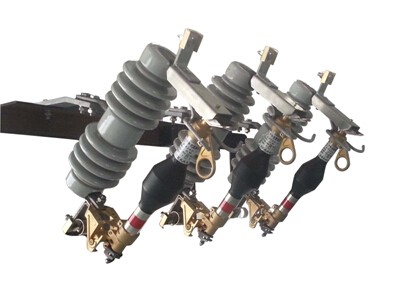

FDK14系列户外交流高压无线连动跌落式自动分段器是一种单相高压电器，安装于户外柱上。该产品由瓷瓶绝缘子、触头、导电杆组件等元件组成绝缘及一次导电系统；由电流互感器、电子控制器等元件组成二次控制系统，完成控制信息收集、整理、记忆及无线收发指令、控制指令的输出。由储能式操作分闸机构、掣子等元件组成的脱扣动作系统。

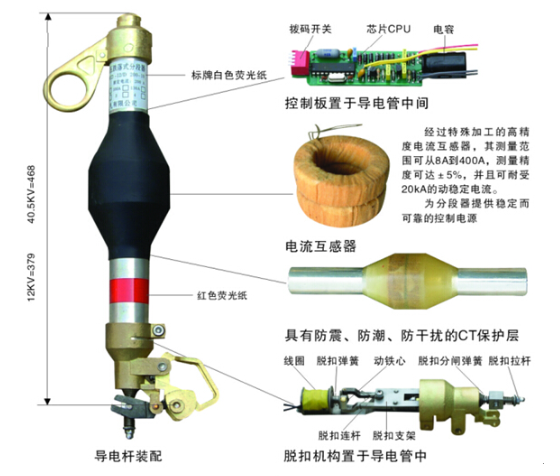

导电杆作为分段器的核心部件承担着电气控制和机构动作，主要由上动触头、导电管、电流互感器、控制板、脱扣机构、复位机构、下动触头等组成。
导电杆的制造溶入了很多高新技术，其结构紧凑、控制精度高、动作稳定性强，是其它产品无法比拟的。其启动电流精度达到±10%，其防护指标到IP65以上，其机械寿命可远高出国家标准规定的500次，可达到1500次以上。
FDK14-12/D200-10型分段器可借助户外便携式负荷操作工具拉负荷电流使其分闸。
2、工作原理
分段器用操作杆合闸后，当线路出现大于整定的启动电流时，分段器中的电子控制器开始计数，当上一级开关跳闸，线路失压，线路中的电流低于300mA时，并完成了规定的计数次数（1、2、3、4次）后，控制器给出一个信号使机构的线圈启动，驱动已储能的机构之动铁心，使分离掣子分闸，导电机构组件跌落（200ms内），隔离故障区段，重合器（或断路器）成功地重合上无故障区段，将故障停电限制在最小范围，保证无故障线路的正常运行。如果是瞬时故障，则分段器可在记忆时间后恢复到故障前的状态。
无线连动的原理是：当两相分段器分闸瞬间向其它相发出无线分闸指令，其它相接到无线分闸指令后同时分闸，实现无线连动。
无线连动只有在负荷电流大于7~10A时，才能无线连动。负荷电流小于7~10A时，两相短路分段器正常分闸，另一相不分闸。

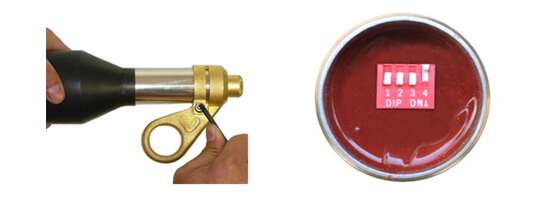

本分段器的启动电流及计数次数按用户预先选定的规格在出厂前已经调试完成，但每只分段器设有四种启动电流和1至4次计数次数可供现场临时调整，调整的具体方法：首先卸下导电杆用内六角板手卸下螺钉，卸掉“上动触头”后可见红色拨码开关，其上端有四个白色拨动扭，其中1、2号拨动扭调整启动电流，3、4号拨动调整计数次数。其不同的组合可以得到不同的额定启动电流和计数次数。
五、主要技术特点
1、安装类似于跌落式熔断器，结构灵活、简单、操作方便、安全可靠。
2、可区分瞬时性故障和永久性故障。
3、可以自动隔离故障线路区段，确保无故障线路区段正常运行。
4、分段器自动分闸后有明显断口，可以迅速查出故障区段，利于配电运行维护。
5、分段器自动分闸后，操作机构具有自动复位功能，不用更换任何元件即可用操作杆手动合闸。
6、三相连动方式为无线连动。
7、无保护死区。
8、防腐性能强，全天候运行。
9、性能价格比高。
10、免维护
11、可以查找故障地点，通过GPRS将故障信息传送至手机或后台。（如需要此项功能订货时需特殊说明）
六、分段器的应用
分段器与重合器（或断路器）配合使用。
变电所出口选用重合器，整定为“一快三慢”。分支线路选用六组跌落式自动分段器F1、F2、F3、F4、F5、F6，将其线路分成L1、L2、L3、L4、L5、L6、L7段。分段器的额定启动电流值与重合器启动电流值相配合，F1计数次数3次，F2、F3、F5计数次数2次，F4、F6计数次数1次。

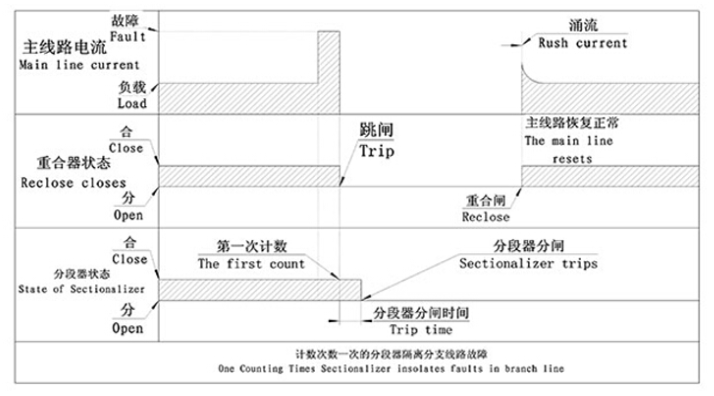

1、若故障E1发生在L5段，重合器、分段器F1、F3、F4通过故障电流，重合器自动分闸，线路失压，F4达到整定1次计数次数自动分闸跌落，隔离故障L5段，重合器自动重合后恢复线路L1、L2、L3、L4、L6、L7段供电。下图为重合器和分段器F4隔离故障简图。

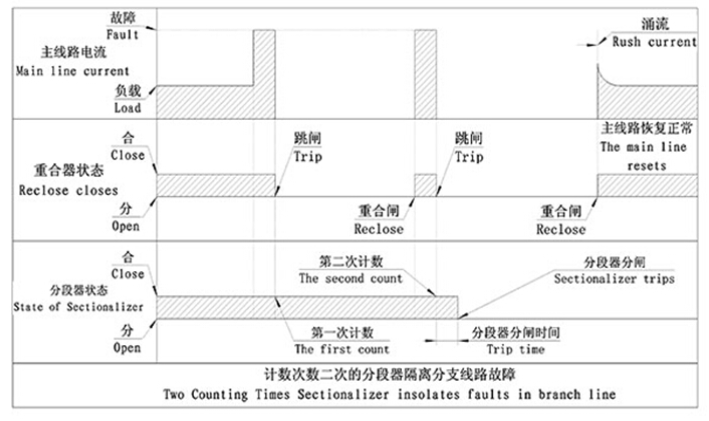

2、若故障E2发生在L6段，重合器、分段器F1、F5通过故障电流，重合器自动分闸，如果为瞬时故障，重合器自动重合成功恢复供电。F1、F5没有达到整定计数次数应处于合闸状态。如果为永久性故障，重合器自动重合不成功，再次分闸，线路失压，F5达到整定2次计数次数自动分闸跌落，隔离故障L6段，F1没有达整定的计数次数处于合闸状态。重合器重合后恢复线路L1、L2、L3、L4、L5段供电。下图为重合器和分段器F5隔离故障简图。

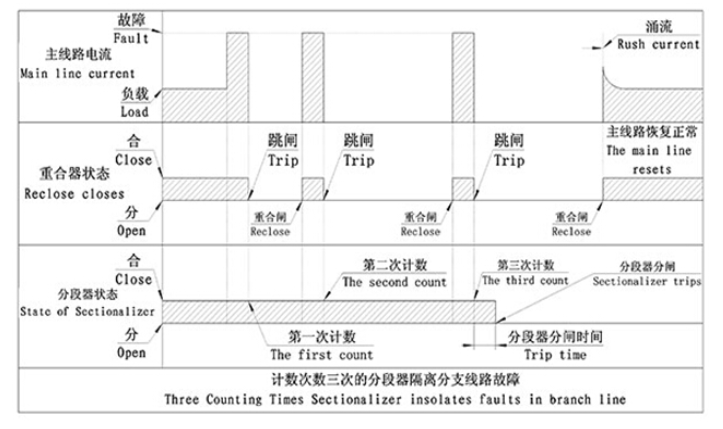

3、若故障E3发生在L2段，重合器、分段器F1通过故障电流，重合器自动分闸。如果为瞬时故障，重合器自动重合成功恢复供电。F1没有达到整定计数次数应处于合闸状态。如果为永久性故障，重合器重合不成功，跳闸，重合器再次重合不成功，再次跳闸，线路失压，F1达到整定3次计数次数自动分闸跌落，隔离故障L2段，重合器重合后恢复线路L1段供电。下图为重合器和分段器F1隔离故障简图。
选择自动跌落式分段器，一般在用户入口处选择计数次数1次。因用户变电所故障大多是永久性的故障，架空线路故障80%是瞬时性故障，架空线路分支处应选择计数次数2次或3次的，以利分段器之间配合和优化。
七、订货须知

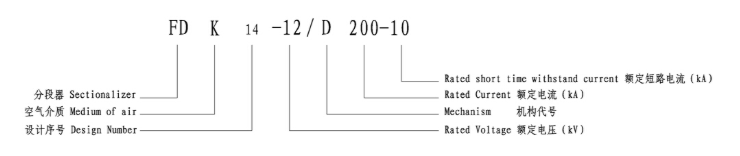

户外交流高压无线连动跌落式自动分段器型号规格说明：

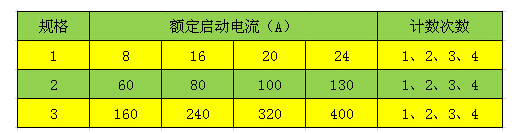

例如：FDK14-12/D200-10型分段器，额定启动电流分三个规格四个挡，计数次数可选。
