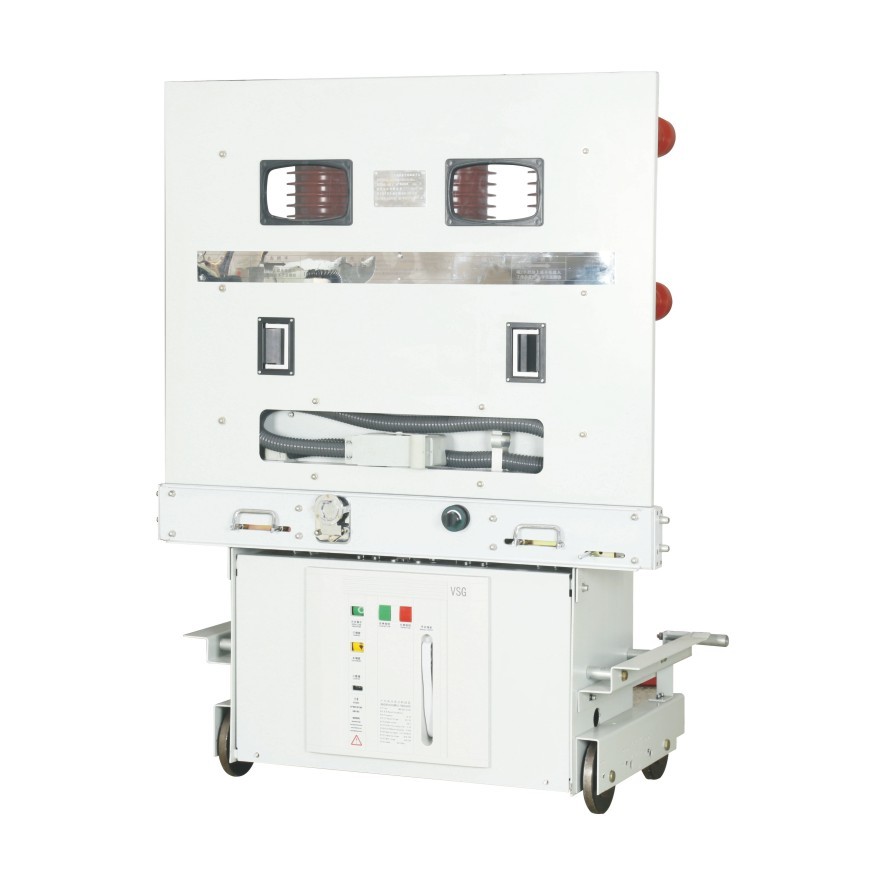

ZN85系列户内真空断路器
一.产品概述
ZN85-40.5/T2000-31.5型户内高压真空断路器(以下简称断路器)，适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站 作为分合负荷电流、过载电流、故障电流之用。 断路器与操作机构采用上下布置结构，有效地降低了断路器的深度。 三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了 断路器的体积。主导电回路真空断路器灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为300mm主回路电氯连接全部采用固定式连接，具有很高的可靠 性。绝缘筒安装在断路器框架上方。 为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一 部分。 机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。总体布局合理、美观、简洁。体积小巧、操作灵活，具有电气性能可靠、使 用寿命长、检修方便、机构免维护的特点。 该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

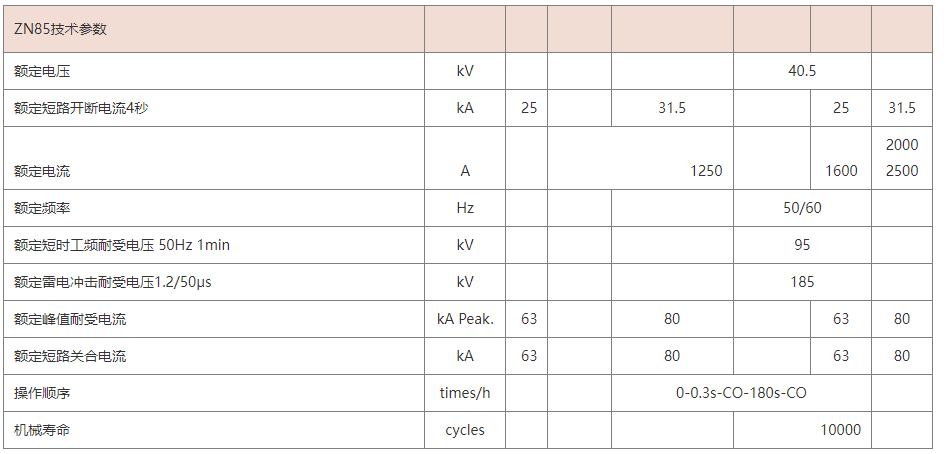

二. 产品技术参数

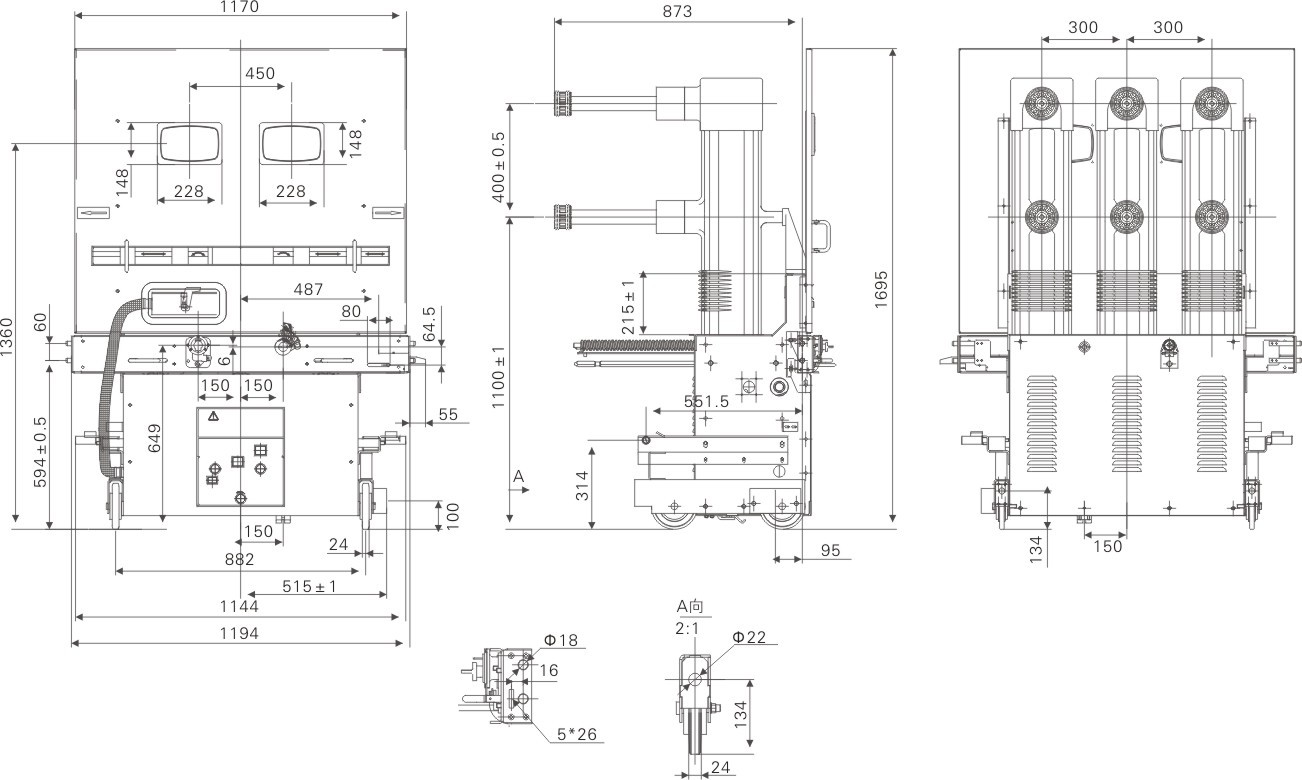

三. 外形尺寸
