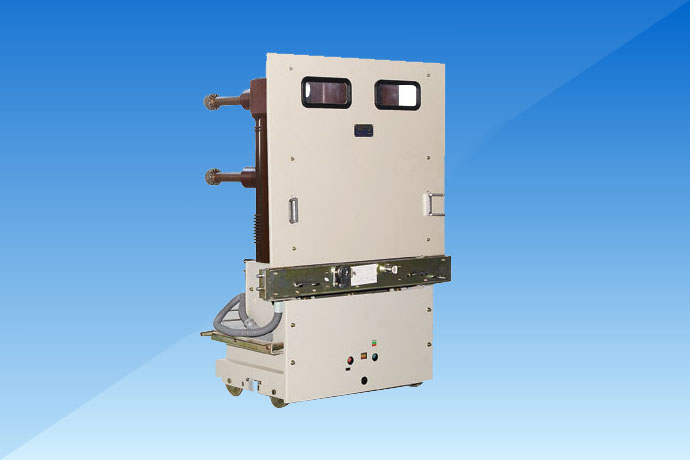

ZN85-40.5 真空断路器
1881
产品概述：
ZN85-40.5(3AV3)型户内交流高压真空断路器适用于三交流50Hz、35kV的电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用，并适用于频繁操作的场合。
产品使用环境条件:
1、环境气温度：上限+40℃，下限-10℃, 日平均温度不超过35℃
2、相对湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90 %；
日平均饱和蒸气压：≤2.2×10-3MPa，月平均饱和蒸气压：≤1.8×10-3MPa，
3、海拔高度：1000m及以下;
4、无尘埃、烟、腐蚀性和可燃性气体、蒸气盐雾的污染及剧烈热振动；
5、辅助电路中感应的电磁干扰的幅值：不超过1.6kV。
产品结构特点：
1、断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动部分在下面。使用专用的弹簧操动机构，无需调整，动作稳定可靠。
2、三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电性能可靠的环氧树脂材料并用成熟的真空浇注工艺而成。这样不仅使相同绝缘性能显著提高，而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主回路部分，并缩小了断路器的整体尺寸。
3、断路器采用美国Cutler-Hammar公司生产的WL-35855X真空灭弧室或采用国内最新设计的线圈式纵几强磁场结构真空灭弧室。它采用陶瓷外壳，铜铬触头材料，具有外形尺寸小、绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。
产品主要技术参数：
序号 | 项目 | 单位 | 参 数 |
1 | 额定电压 | kV | 40.5 |
3 | 额定绝缘水平 | 1min 工频耐压 |
| 42 |
额定雷电冲击耐压 | kA | 75 |
3 | 额定电流 | kV | 1250 1600 |
4 | 额定频率 | A | 50 |
5 | 额定短时耐受电流 | Hz | 25 31.5 |
6 | 额定峰值耐受电流 | kA | 63 80 |
7 | 额定短路开断电流 | kA | 25 31.5 |
8 | 额定短路关合电流（峰值） | kA | 63 80 |
9 | 额定短路持续时间 | kA | 4 |
10 | 额定操作顺序 | 分-0.3s-合分-180s-合分 |
11 | 开断时间 | ms | <80 |
12 | 额定短路开断电流开断次数 | 次 | 20 |
13 | 额定电容器组开断电流 | A | 630 |
14 | 机械寿命 | 次 | 10000 |
15 | 额定操作电压 | V | -110/～110，-220/～220 |

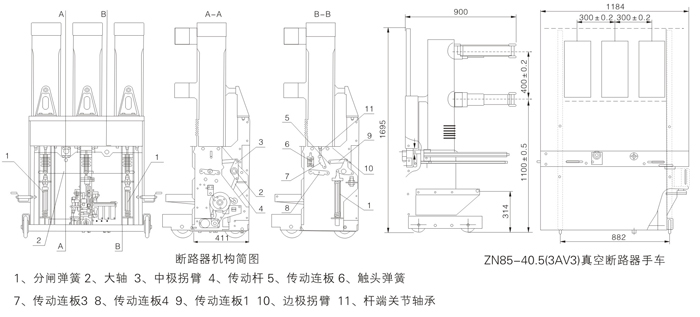

产品外形及安装尺寸：
