GN2-40.5型户内高压交流隔离开关

发布时间：2023年08月22日人气：次

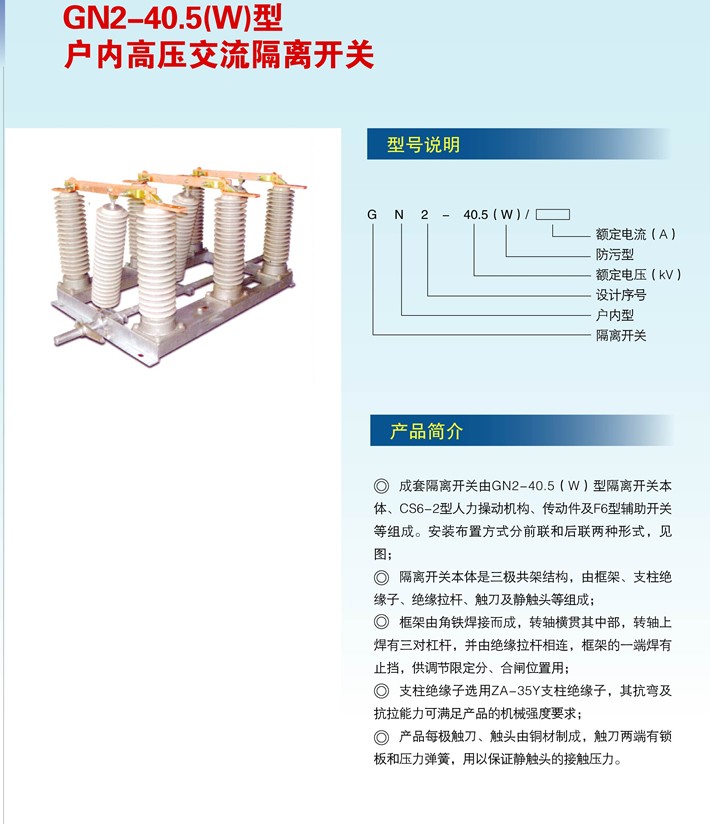

GN2-40.5型户内高压交流隔离开关

产品概述

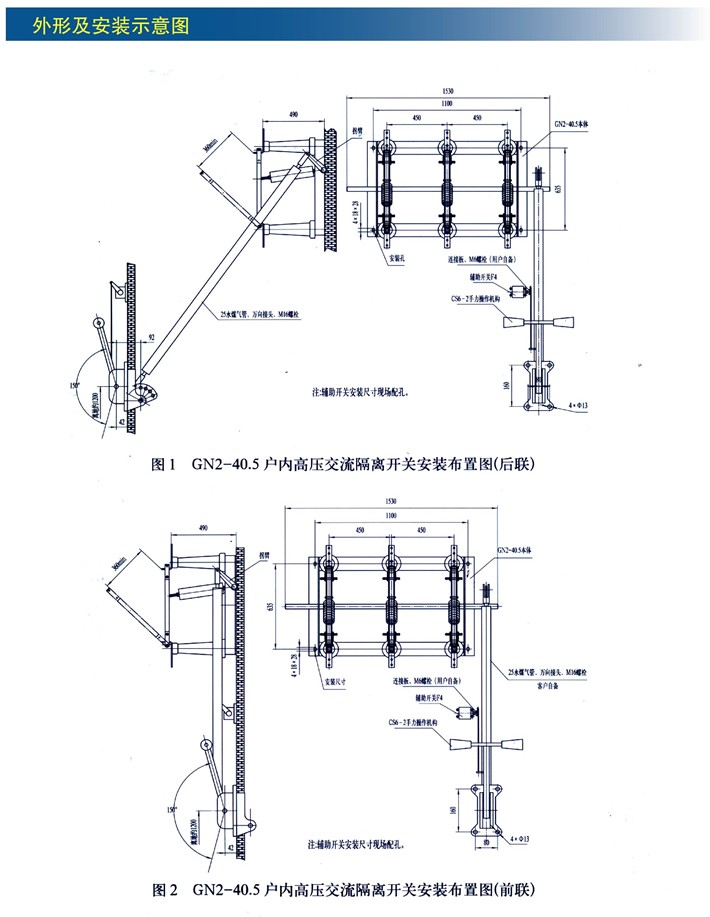

◎成套隔离开关由GN2-40.5 (W )型隔离开关本体、CS6 -2型人力操动机构、传动件及F6型辅助开关等组成。安装布置方式分前联和后联两种形式，见图;

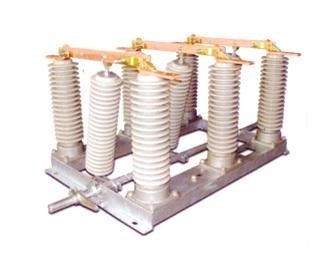

◎隔离开关本体是三极共架结构，由框架、支柱绝缘子、绝缘拉杆、触刀及静触头等组成;

◎框架由角铁焊接而成，转轴横贯其中部，转轴上焊有三对杠杆，并由绝缘拉杆相连，框架的一端焊有止挡，供调节限定分、合闸位置用;

◎支柱绝缘子选用ZA- -35Y支柱绝缘子，其抗弯及抗拉能力可满足产品的机械强度要求;

◎产品每极触刀、触头由铜材制成，触刀两端有锁板和压力弹簧，用以保证静触头的接触压力。
