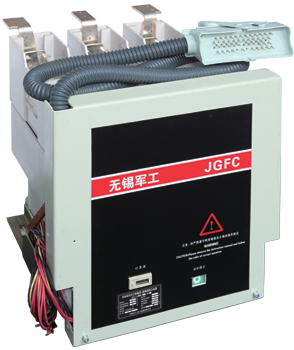

JGFC组合式交流高压真空接触器
概述
JGFC组合式交流高压真空接触器适用于额定电压为12KV、频率为50-60Hz、额定电流为50A-630A的交流系统中需要大量分、合闸操作循环的场合。是特别适用于频繁操作的理想电器。配上高压限流熔断器作短路保护，拓展了接触器的使用空间，并使主电路的设计变得简单。该类产品广泛应用于电力工业、工矿企业、发电厂、钢厂、矿山、化工等领域电器设备的控制。由于真空开关管有卓越的开断性能，使接触器能在特别恶劣的情况下运行。特别适合控制和保护（配合熔断器）电动机、变压器、电熔器组等，该产品结构合理，可靠性高，寿命长，维修量少，体积小，重量轻，机械寿命长。
该产品主回路与操作机构采用一体化设计，结构新颖、紧凑，外观美观、流畅，三相主回路的灭弧室布置在绝缘箱体中，相间绝缘水平良好，不受外界恶劣环境的影响。
产品型号
环境条件
在以下环境条件正常使用：
1、环境温度：周围空气温度最高不超过+40℃，且在24小时的平均值不超过+35℃，周围空气温度最低不低于-25℃；
2、海拔高度：安装地点的海拔高度不超过1000米；
3、相对湿度：大气的相对温度在周围空气温度为+40℃时不超过50%。在较低的温度下允许有较高的相对湿度，日平均值不大于95%,最湿月的平均温度为+20℃时，月平均最大相对湿度为90%；
4、工作环境：无雨雪侵袭、明火、爆炸危险、化学腐蚀及强烈振动的场合；
5、污染等级：Ⅱ级
产品结构及特点
1、结构
JGFC型交流真空接触器一熔断器组合电器采用整体式柜架上下布置结构，既美观大方又能满足电气、机械的性能要求。安装在底盘车上可以直接推入柜子中使用。
2、工作原理
接触器的分合闸动作是由操动机构带动真空开关管中的动触头而完成的。
机械保护式：
合闸时，合闸电磁铁得电动作，通过操动机构使接触器合闸，由合闸锁扣装置使接触器保护合闸状态；分闸时，分闸电磁铁得电动作使合闸锁扣装置解扣，由分闸弹簧驱动操作机构完成分闸。
特点：动作可靠、节能、具备防跳功能。
电保持式：
a、合闸时，电磁线圈合闸绕组得电动作，通过操动机构使接触器合闸，合闸完成后，由辅助开关将保持绕组串联进回路，使接触器保持合闸状态，分闸时，切断电磁线圈的供电回路，由分闸弹簧驱动操动机构完成分闸。
特点：结构简单，寿命长。
b、交流真空接触器一熔断器组合电器的熔断器熔断时，由机械联动脱扣装置联动使接触器分闸，该装置可保证即使只有一相熔断器熔断时，也能使接触器联动跳闸；同样，如有一相熔断器未安装时，该装置也能防止接触器合闸。
c、在工作或试验位置，当接触器合闸时，有联锁机构防止手车摇进或摇出，而在手车摇进或摇出途中，接触器被切断合闸回路，不能合闸。
3、接触器配用熔断器的选用
对电动机的保护，F-C供电的电动机，其容量均在2000KW以下，由熔断器来实现其保护特性即为熔断器的电流——时间曲线。熔断器熔件额定电流的确定依如下公式进行：
Ip=Kj.kq.le
式中：Kj-为起动频率降容系数。
Kq-电动机起动电流倍数，取6-7。
le-电动机额定电流。
lp-熔断器选择点电流。
根据求得的IP和电动机起动时间，在熔断器的电流——时间双对数坐标曲线上确定一点P，经过P点或最靠近P点右侧的曲线，即为的选择的熔断器，熔断器的校验条件为：其额定电流大于或等于1.3倍电动机额定电流。
对变压器的保护，F-C供电的变压器，速断保护由熔断器来实现，熔断器的选择按以下条件确定：
-避开励磁涌流的影响
按10倍额定电流持续0.1秒考虑
-避开低压侧电动机自起动电流
自起动电流及相应的时间各工程不尽相同，取3倍额定电流、3秒-考虑一定裕度
lJe=Kle式中le-变压器回路额定工作电流，AK-可靠系数，不考虑电机自起动时，取1.5-2.4；考虑电机自起动时，取2.4-4.0
按此条件选择可确保变压器在通过最大持续工作电流，通过变压器励磁涌流，电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断，而且能保证前后级保护动作的选择性以及本段范围内短路能以最短时间切除故障。
主要技术参数
电器原理接线图
外形尺寸
