电流监控器
一. 产品概述
YP 系列电流监控器实现对直流电流、交流单相/三相电流的信号采集监控，并显示
电流平均值。是远动装置、计算机巡检、自动化控制系统必须的模拟量采集的输入部件，
可广泛应用于电力系统、工业系统、楼宇系统和其它工煤矿企业等。
二. 产品特点
1. 输入、输出、电源相互隔离，抗干扰能力强
2. 四位或八位 0.34″数码管显示，直观明了
3.报警值、量程变比及小数点位置可设
4. 稳定性高，响应时间快
5. 采用计算机辅助设计、原理简单、线路设计精简、可靠性高、安装方便
三. 技术参数
输 入：直流电流、交流单相/三相电流
输 出：直流电流、直流电压、继电器接点、RS485
精 度：±0.2%F.S，±0.5%F.S
绝缘强度：输入、输出、电源之间2000VAC/1min
绝缘电阻：≥20MΩ（DC500V）
响应时间：≤350mS
功 耗：≤3VA
继电器接点容量：AC220V/3A
输出负载：电压输出≥5KΩ
电流输出≤500Ω
工作温度：-10~50℃
存储温度：-40~70℃
相对湿度：20~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨安装或 M4 螺钉固定
外形尺寸：55mm×75mm×120mm，
110mm×75mm×120mm（三相）
四. 选型代码

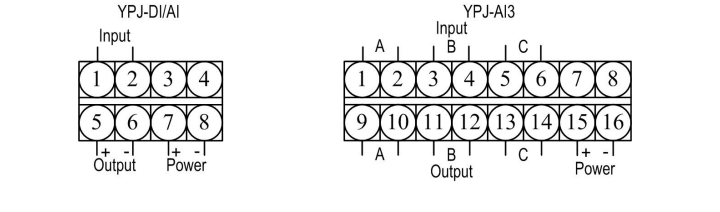

五. 接线方式

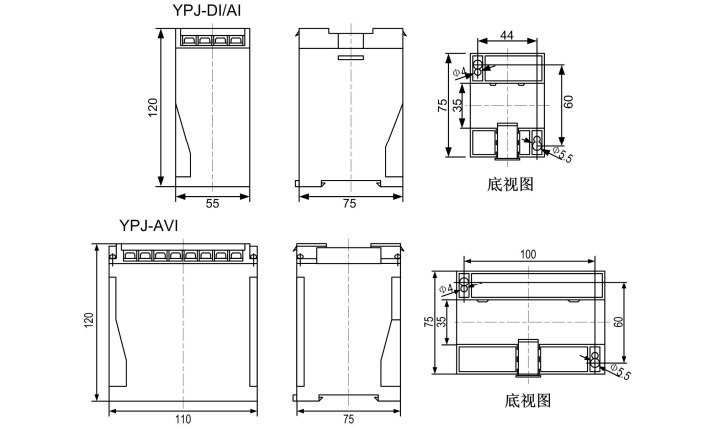

六. 产品结构图
