开关量变送器
一. 产品概述
YP 系列开关量变送器将被测信号（直流电流/电压，交流电流/电压）变
换成特定输出的直流电压或继电器接点，三相组合的开关量变送器由三个独
立且相互隔离的单个开关量变送器组合而成，具有三个单路开关量变送器的
功能。是远动装置、计算机巡检、自动化控制系统必须的模拟量采集的输入
部件，可广泛应用于电力系统、工业系统、楼宇系统和其它工煤矿企业等。
二. 产品特点
1.输入、输出、电源相互隔离，抗干扰能力强
2.准确度高，具有良好的性能价格比
3.采用计算机辅助设计、原理简单、线路设计精简、可靠性高、安装方便
三. 技术参数
输 入：直流电压/电流、
交流单相/三相电压/电流
输 出：继电器接点
精 度：±0.2%F.S，±0.5%F.S
绝缘强度：输入、输出、电源之间2000VAC/1min
绝缘电阻：≥20MΩ/500VDC
响应时间：≤350mS
功 耗：≤3VA
输入范围：AC/DC0-500V，AC/DC0-10A
继电器接点容量：AC220V/3A
工作温度：-10~50℃
存储温度：-40~70℃
相对湿度：20~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨安装或 M4 螺钉固定
外形尺寸：55mm×75mm×120mm，
110mm×75mm×120mm（三相）

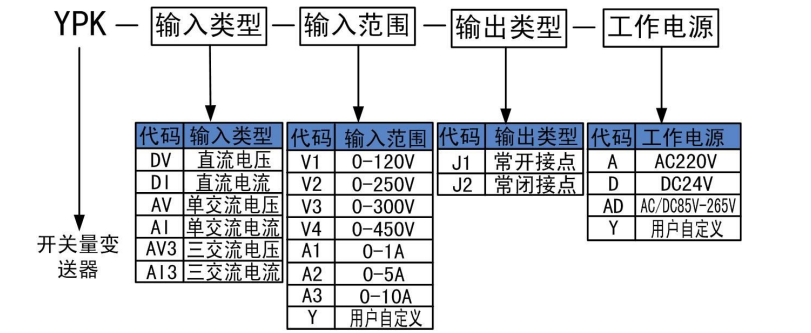

四. 选型代码

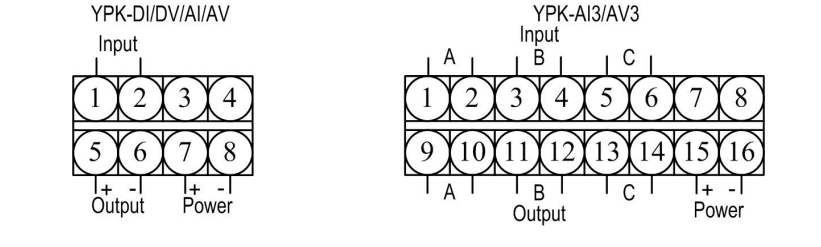

五. 接线方式

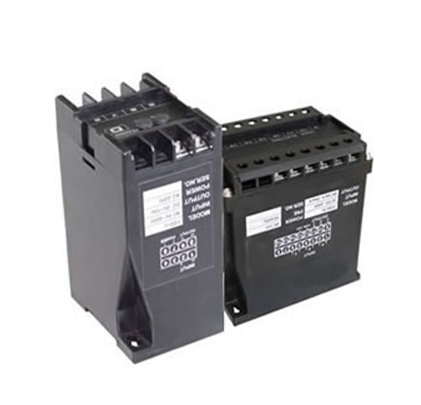

六. 产品结构图
