远传差压/压力变送器

远传差压/压力变送器

产品概述

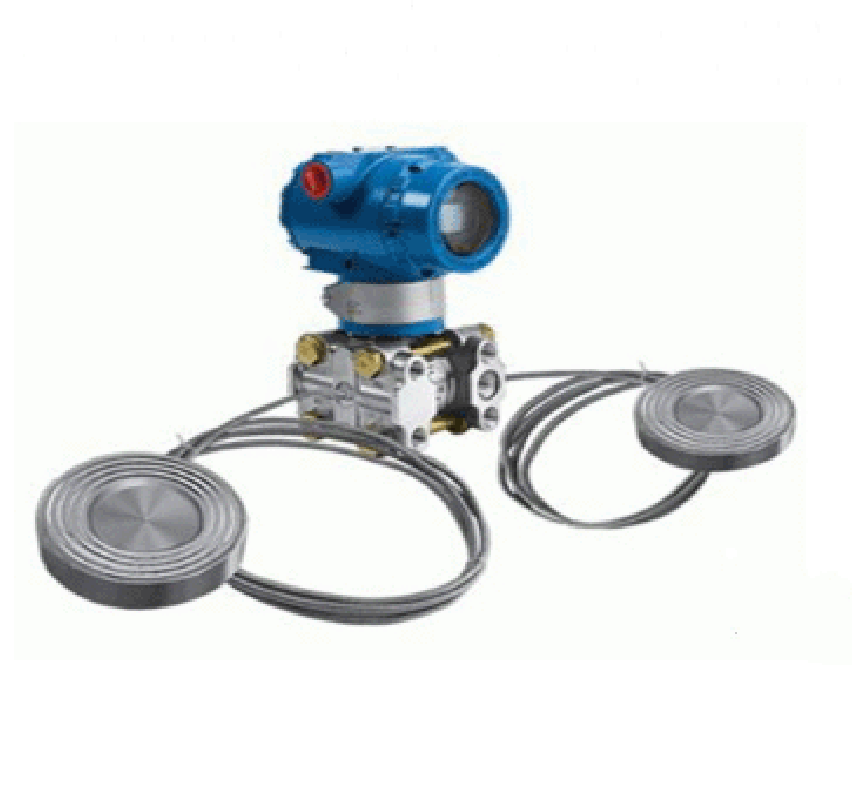

     CH-3051DP/GP差压/压力变送器是在3051DP差压变送器的基础上改进而来的，是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管的灌充硅油（或其它液体）传递至变送器主体，通过转换最终输出4-20mA.DC信号,供给其它显示仪表采集使用，用于控制密闭罐内的液位或管道高低侧的差压值！

     CH-3051DP/GP远传差压变送器，差压液位变送器，可避免被测介质直接和变送器的传感器膜片接触，它适用于下面几种情况：

     1、被测介质对变送器接头和敏感元件有腐蚀作用时；

     2、需要将高温被测介质与变送器隔离时；

     3、被测介质中有固体悬浮物或高粘度易堵塞变送器接头和压力容室时；

     4、被测介质用引压管引出易固化或结晶时；

     5、更换被测介质需要冲洗而不容交混时；

     6、必须保持卫生条件，防止污染时。

CH-3051DP/GP远传差压/压力变送器特点

     ●精度高能达到0.25%FS、0.5%FS；稳定性超好；

     ●二线制输入24V.DC，输出标准4-20mA.DC；

     ●量程，零点外部连可调；

     ●正迁移可达500%，负迁移可达600%；

     ●阻尼可调，耐过压；

     ●全系列统一结构，零部件互换性好；

     ●接触介质的膜片材料可选；

     ●防爆壳体，可全天使用；

CH-3051DP/GP远传差压/压力变送器工作原理

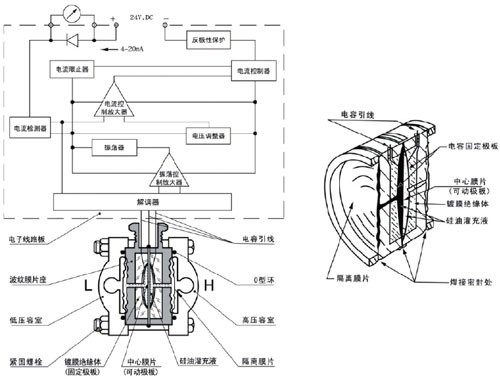

     远传差压变送器主要由实现压力/电容转换的δ室敏感部件和将电容转换成二线制4-20mA.DC电子线路板组成（见左图）当过程压力从测量室的两侧（或一侧)施加到隔离膜片后，经硅油灌充液传至δ室的中心膜片上，中心膜片上是一个边缘张紧的膜片，在压力的作用下，产生相应的位移（最大约0.1mm），该位移即形成差动电容变化，并经过电子线路板的调节，振荡和放大，转换成二线制4-20mA.DC信号输出，输出电流与过程压力大小成正比。

CH-3051DP/GP远传差压/压力变送器远传装置形式有四种：
     1、1191PFW扁平式远传装置（标准3″、工作压力2.5MPa）
     2、1191RTW型螺纹安装式远传装置（最大工作压力10MPa）
     3、1191RFW型法兰安装式远传装置
     4、1191EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）

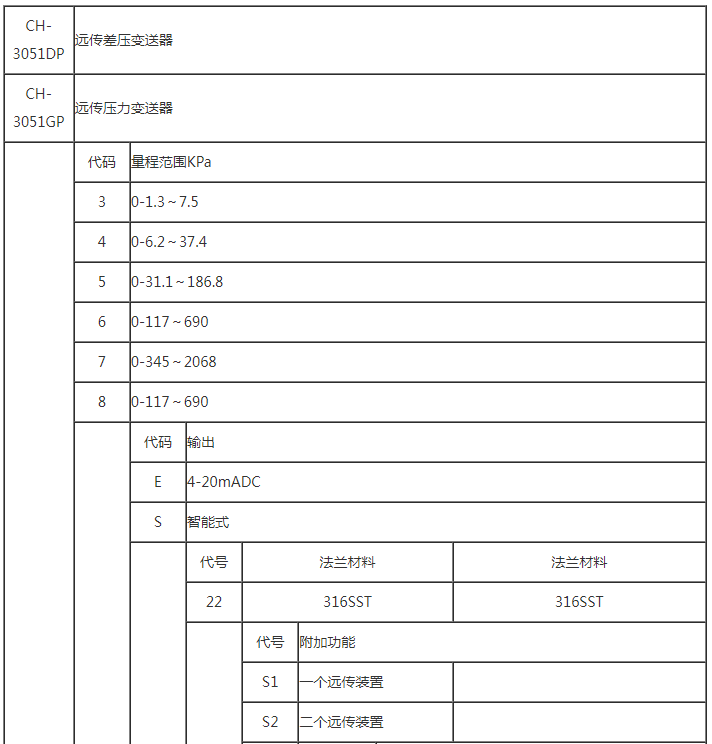

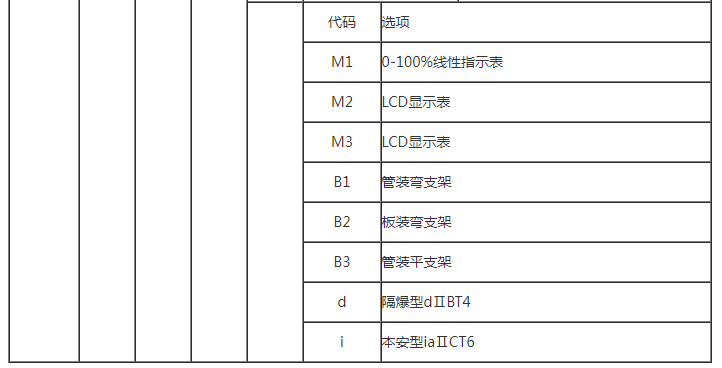

CH-3051DP/GP远传差压/压力变送器选型方式
