YH-101高压开关辅助触点状态检测仪

发布时间：2024年09月27日人气： 次

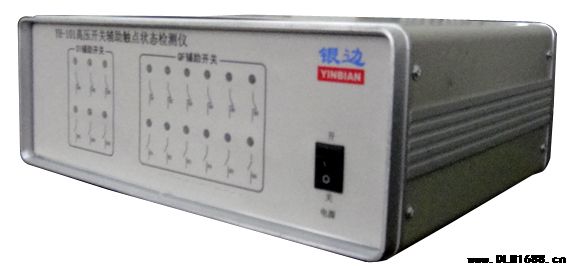

YH-101高压开关辅助触点状态检测仪



YH-101高压开关辅助触点状态检测仪




一、 产品使用场合

　　本产品为YH100系列产品，专门用来检测指示高压开关辅助触点通、断状态，并在前面板上用发光二极管同步指示出来。最大可指示S1储能辅助开关的3组常开、常闭触点状态和QF辅助开关的6组常开、常闭触点状态。如和YH系列磨合仪配套使用，可在整个磨合仪过程中，全程检测辅助触点状态，一旦出现触点状态错误现象，磨合过程立即停止，同时在触点状态检测仪上指示出错误的现象，直观、方便地找出隐患问题。

二、产品使用说明

1、 前面板说明

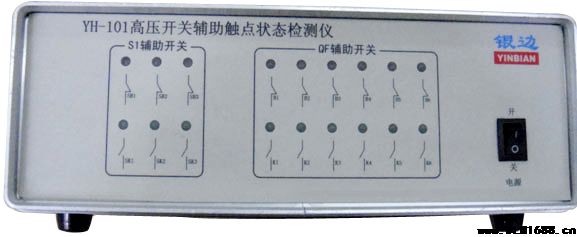

YH-101高压开关辅助触点状态检测仪


S1辅助开关区域：指示出3组常开触点、常闭触点状态。灯亮表示导通；灯暗表示不导通。

QF辅助开关区域：指示出6组常开触点、常闭触点状态。灯亮表示导通；灯暗表示不导通。

2、 后面板说明

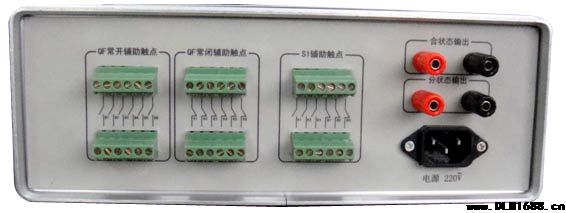

YH-101高压开关辅助触点状态检测仪


  按图示连接QF的6组常开辅助触点、QF的6组常闭辅助触点。S1辅助开关3组常开、常闭触点。
　合状态输出端：为6路QF常开辅助触点串联后的状态输出，对应连接至YH100程序仪的合状态输入端。
　分状态输出端：为6路QF常闭辅助触点串联后的状态输出，对应连接至YH100程序仪的分状态输入端。
　注意:QF辅助开关空余部分应短接起来。
