电力仪表

994Q-AK1单相功率表

发布时间：2023年07月25日人气： 次

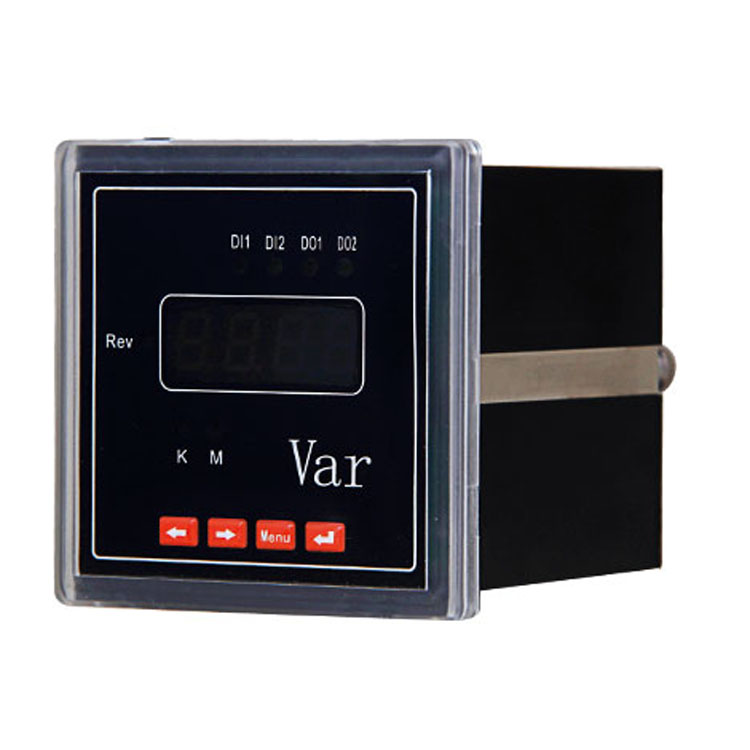

994Q-AK1单相功率表

994Q-AK1单相功率表


产品简介


    单相功率表采用交流采样技术,能测量电网中单相有功功率或者单相无功功率,可通过面板按键倍率,性价比极高.具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成业界不同PLC，工控计算机的组网通信。适用于电力电网、自动化系统中对单相功率的参数测量和显示，通过面板设置倍率，直观显示系统一次侧运行电参数，具有精度高、稳定性好、抗震动等优点，可直接替代原有指针式仪表。

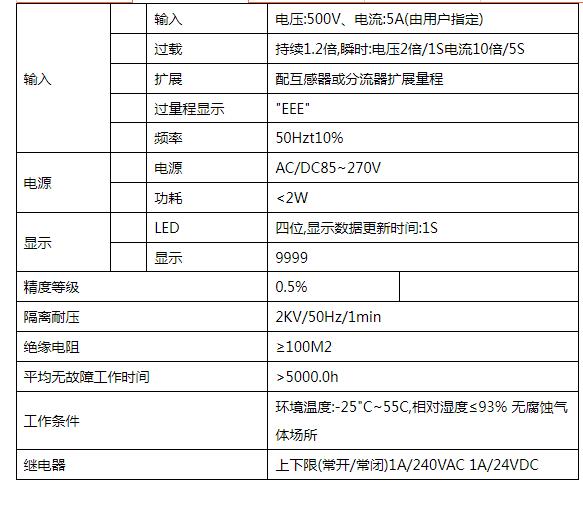

技术参数


994Q-AK1单相功率表



尺寸图

994Q-AK1单相功率表






接线图

994Q-AK1单相功率表







注意事项


1、接线方法应严格按照仪表背面的接线图接线。

2、不要在有超量灰尘和超量有害气体的地方使用。

3、长时间存放未使用时，请每三个月通电一次不少于4小时。

4、长期保存应避开直射光线，宜存放在-10℃~70℃。

5、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。

6、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

7、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，保证仪表正常工作。

8、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
