核相器 YH-08-—核相器线路板
1. 概述

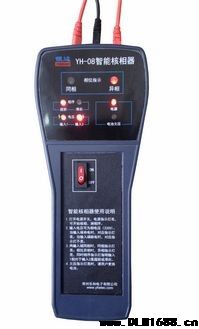

YH-08型核相器是我公司在吸取国外先进技术的基础上，根据用户需求，最新设计生产的一种给低压开关设备核准相电压相位、测相序的指示装置。可与旁路开关、接触器等低压开关设备配套直接使用的一种便携式核相器。
其内部电路采用数字微处理器技术，性能稳定、使用安全、可靠性高。直接适用于在低压端进行核定相位、测量相序。解决了传统采用模拟技术核相器测量结果模糊不可靠的缺点。
2. 使用方法
将核相器的PE端接大地；输入1和输入2的两根相电压连线，连接到被测低压设备上电压端头，当输入端有电时，对应有电指示灯亮；当输入端缺电时，对应指示灯不亮。两输入端同相时，核相器同相指示灯亮。相位不相同时，核相器异相指示灯亮；同时相序指示灯指明输入1相对于输入2是超前或滞后。当欠压指示灯亮时，请用户更换电池，更换电池时，请注意电池极性。（使用方法详见实物上的使用说明）
3. 主要技术特性
1、核相功能：插入两输入端测相，被测两端同相位时，核相器同相指示灯亮；相位不相同时，核相器异相指示灯亮。（详见实物上的使用说明）
2、测相序功能：核相器异相指示灯亮时，相序指示灯可同时指明输入1相对于输入2是超前或滞后。（详见实物上的使用说明）
3、电压指示功能：当输入端有电时，对应有电指示灯亮；当输入端缺电时，对应指示灯不亮。（详见实物上的使用说明）
4、抗电强度、绝缘强度：外壳与金属插头间>3000VAC，外壳与金属插头间>20MΩ。
5、外型尺寸：230mm（长）×97mm（宽）×60mm（高）
6、电缆长度：固定1.0m（配3根连接线）
注：请勿打开机壳，以免损坏或降低安全性能。用感应式传感器场合的用户，订货时先提出要求，以免阻抗不匹配，影响使用。
1.核相器电路板技术参数
1、工作电压DC5V（电池供电）
2、电压等级3.6Kv、7.2 Kv、12 Kv、40.5 Kv等
3、工作频率50Hz
4、工频耐压AC2000V 1Min
5、环境温度-20℃ to +50℃
6、外形尺寸100*134*40（mm）
7、固定方式壳体内部自行安装
2.产品简介

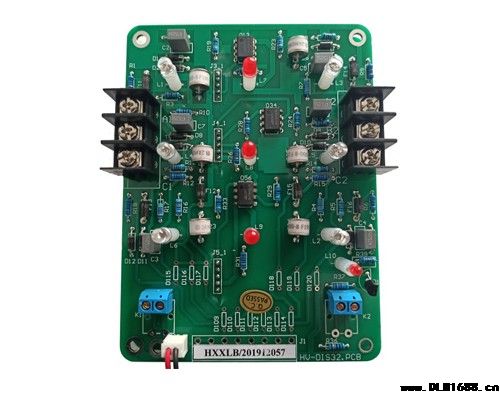

核相器线路板是我公司根据用户单位方便与自身设备集成的需求，专门设计生产的一种核对电网结构、可绘制电路图，对于三相连接的线路要求能确认不同导线的相对相位，在2个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。
3.功能特点
1、带电指示功能，当输入端带电，对应指示灯点亮，缺电时对应指示灯熄灭
2、核相功能，插入两端测相，两端同相时，则对应的相序指示灯点亮，相位不同时，对应的相序指示灯熄灭
3、采用先进的软硬件处理，测试结果更加准确、可靠
4、带电池欠压检测
5、长时间不用，自动进入休眠状态，降低功耗
