XP系列隔离配电器
一. 产品概述
XP 系列隔离配电器（一入一出、一入二出、一入三出、一入四出）是在自动化控制系统中与
温度、流量、压力、液位等二线制变送器配套，实现向二线制变送器提供工作电源、取回参数信号、
隔离转换输出的功能，满足用户本地监视远程数据的需求。仪表广泛应用于机械、电气、电信、电
力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业
测控系统，用来完善和补充系统模拟 I/O 插件功能，提高自动化控制系统的抗干扰能力，保证系统
的稳定性和可靠性。

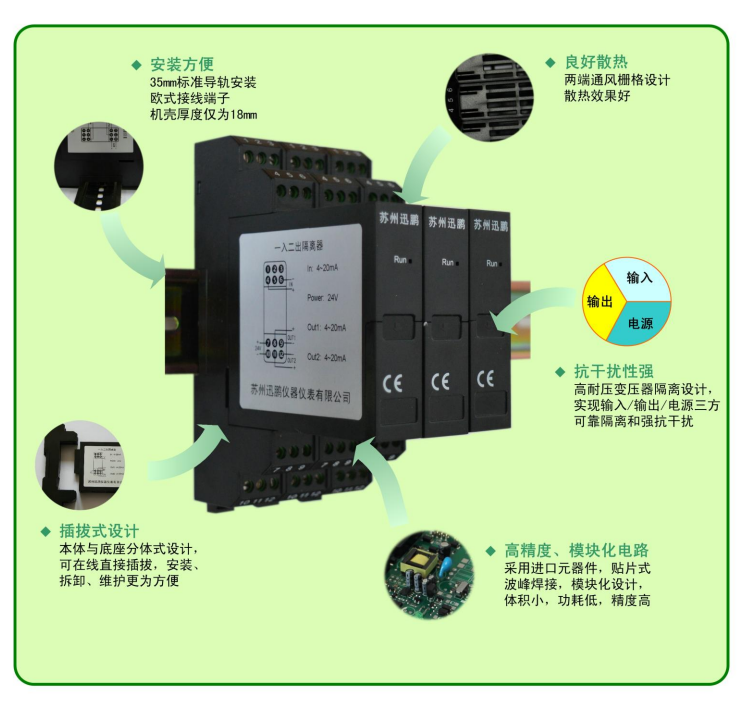

二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
三. 技术规格参数
工作电源：DC24V±10%（反向保护）
AC220V
功 耗：≤1.2W（1 入 1 出）
≤1.8W（1 入 2 出）
≤2.0W（1 入 3 出）
≤2.5W（1 入 4 出）
配电电压：19V~26V
输入信号：配电模式，2 线制 4~20mA
隔离模式，4 线制 4~20mA
配电保护：最大短路电流，40mA
输入阻抗：电流采样等效电阻≤200Ω
输出负载：电流输出，≤350Ω ，电压输出，≥10KΩ
转换精度：±0.2%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ （500VDC）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96mm
四. 选型代码表
五. 外形尺寸及拆装图
六. 典型接线图
七. 图片手册
