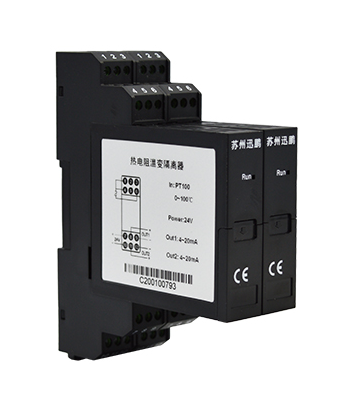

XP 系列热电阻温度变送器
一. 产品概述
XP 系列热电阻温度变送器（一入一出、一入二出）是利用热电阻（Pt100、Cu50、Pt1000、Ni1000
等）的阻值随温度改变的特性，接收现场热电阻的电阻信号，经过隔离和线性化处理后，转换成与
温度成线性关系的一路或二路标准信号输出。仪表广泛应用于机械、电气、电信、电力、石油、化
工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统，用
来完善和补充系统模拟 I/O 插件功能，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可
靠性。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
三. 产品技术规格参数
工作电源：DC24V±10%（反向保护）
AC220V
功 耗：≤1.0W（1 入 1 出）
≤1.5W（1 入 2 出）
激励电流：≤200μ A
引线电阻：≤20Ω /线
输入信号：Cu50、Pt100、Cu100、Pt1000、Ni1000 等
输出信号：直流电流或电压信号
输出负载：电压输出≥10KΩ ，电流输出0~350Ω
转换精度：±0.2%F.S（Δ R＞20Ω ）
±0.4%F.S（20Ω ≥Δ R＞10Ω ）
温度漂移：±150PPM/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入、输出、电源之间≥100MΩ /500VDC
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96mm

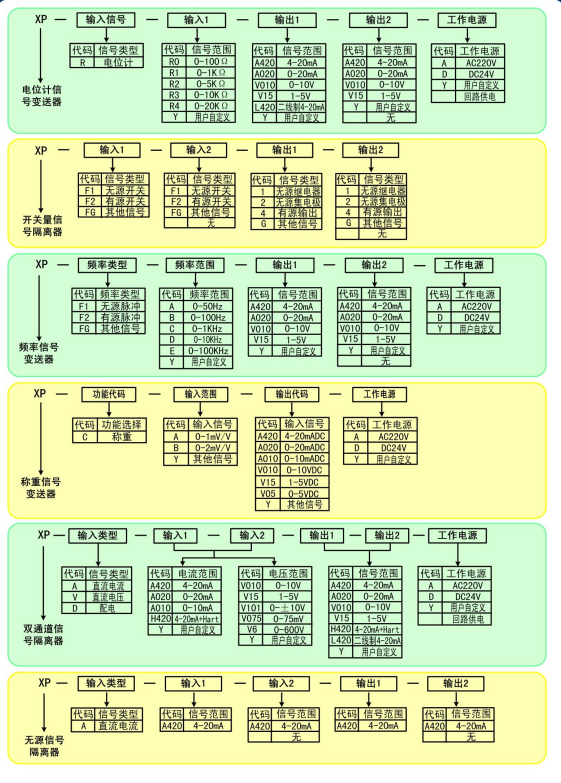

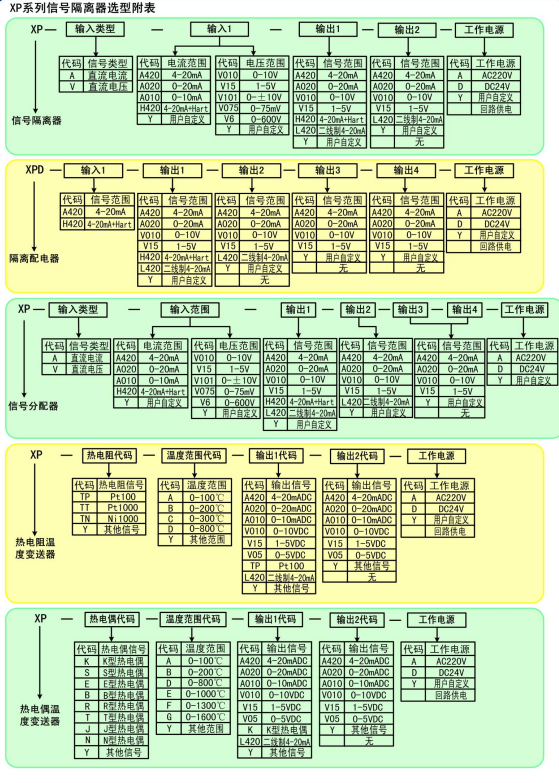

四. 产品选型代码表
五. 产品外形尺寸及拆装图
六. 典型接线图

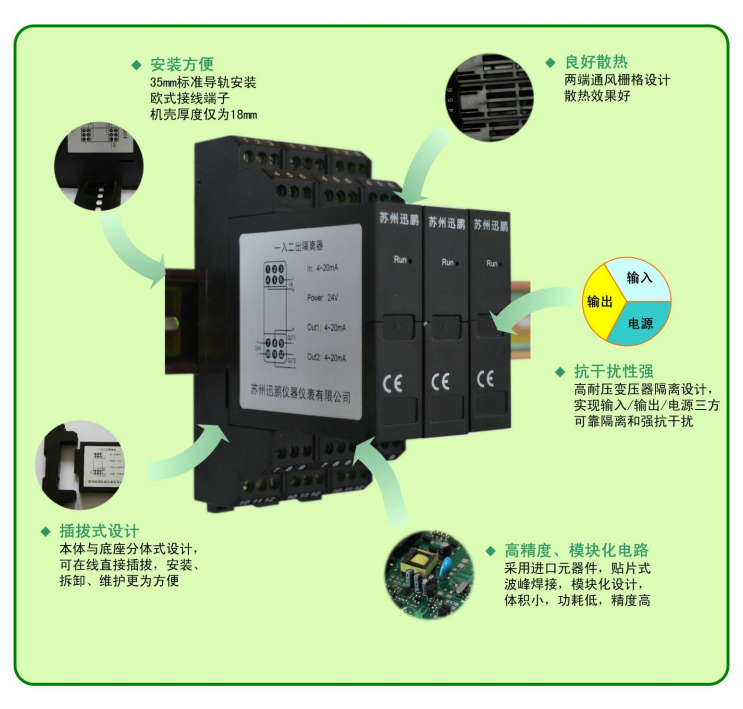

七. 产品图片详解
