XP 系列开关量信号隔离器
一. 产品概述
XP 系列开关量信号隔离器（可选一入一出、一入二出、二入二出）输入开关信号，如接近开
关、干接点、脉冲方波，仪表将信号隔离、转换后，输出与输入动作频率 1：1 的无源或有源开关信
号。仪表广泛应用于机械、电气、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采
集、信号传输转换、PLC、DCS 等工业测控系统，提高自动化控制系统的抗干扰能力，保证系统的稳
定性和可靠性。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积更小（宽度仅 18mm），功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
欧式端子接线，连接可靠
产品型号齐全，可处理多种开关信号
三. 产品技术规格参数
工作电源：24VDC±10%
功 耗：≤2W（2 入 2 出）（无源输出）
≤3W（2 入 2 出）（有源输出）
输入信号：干接点、接近开关、TTL 电平等有源开关
无源开关输入：短路电流：8mA
开路电压：8V
有源开关输入：订货协商技术指标
输出信号：集电极、继电器、TTL 电平等有源开关
无源继电器输出：触点类型：常开
触点容量：0.2A/30VDC
无源集电极输出：外供电源：≤30VDC
电流负载：≤60mA
有源输出：高电平≥20V；低电平≤3V
最大输出能力 24VDC/20mA
开关频率：≤5kHz（集电极输出，最高可定制到 1MHz）
≤20Hz（继电器输出）
绝缘强度：输入/输出 ≥2000VAC（1min）
输入/电源 ≥2000VAC（1min）
输出/电源 ≥1000VAC（1min）
绝缘电阻：输入/输出/电源 ≥100MΩ（500VDC）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
外形尺寸：122mm×18mm×96mm
安装方式：DIN35mm 导轨安装

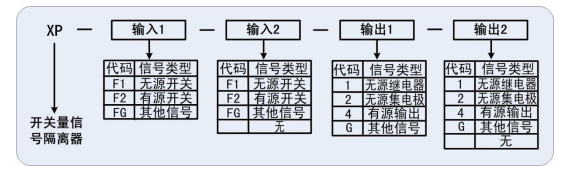

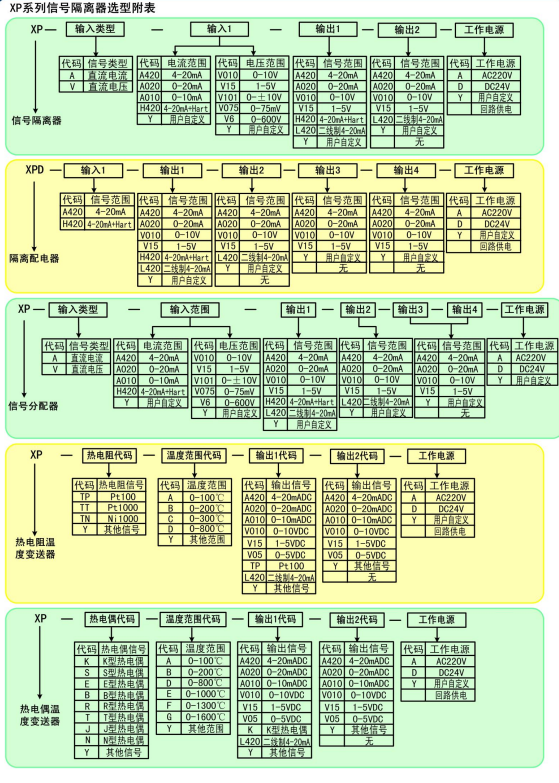

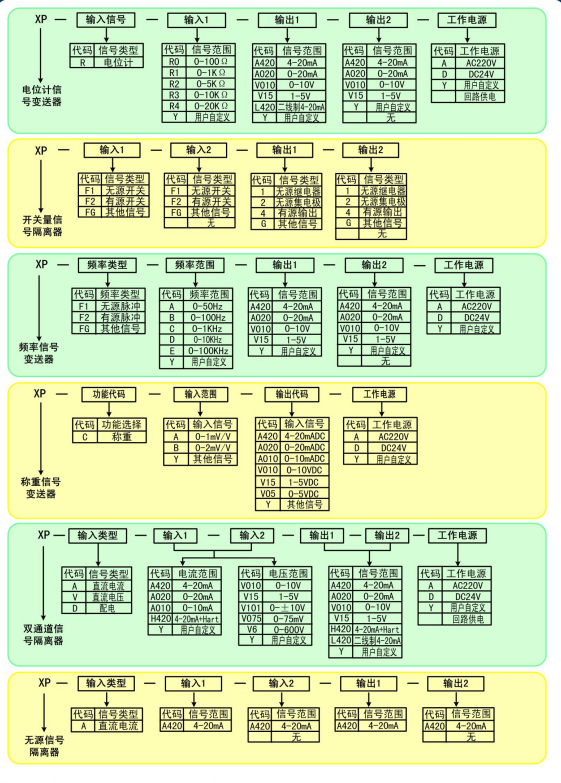

四. 产品选型代码表

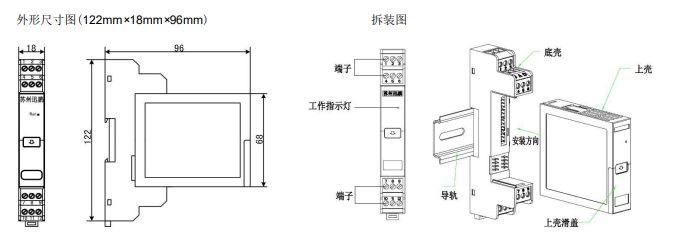

五. 产品外形尺寸及拆装图
六. 产品典型接线图

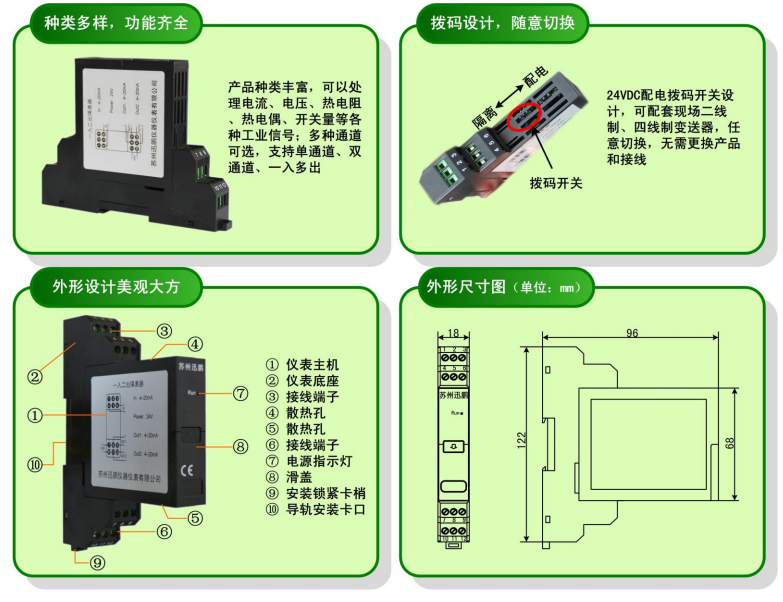

七. 产品图片详解
