XP 系列无源信号隔离器
一. 产品概述
XP 系列无源信号隔离器(一入一出、二入二出)是在自动化控制系统中对工业信号变送、转 换、隔离、传输、运算的仪表,可以与各种工业传感器、现场仪表配合,取回参数信号,隔离变送 传输,满足用户本地监视远程数据的需求。仪表广泛应用于机械、电气、电信、电力、石油、化工、 钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统,用来完 善和补充系统模拟 I/O 插件功能,提高自动化控制系统的抗干扰能力,保证系统的稳定性和可靠性。
二. 产品特点
输入、输出完全隔离,抗干扰能力强
仪表工作不需要独立的电源,能量来自输入信号回路
精度高,线性度高,长期运行稳定性高
模块化设计,体积小,功耗低,适合密集安装
底座与主机可以分离插拔,安装、拆卸、维护方便简单
三. 产品技术规格参数
工作电源:输入信号端供电
输入信号:4~20mA
输入电压:(输出负载*输出电流+3V)~18V
电 压 降:(输入端电压-输出端电压)≤3V
输出信号:4~20mA
输出负载:电流输出 0~500Ω
精 度:±0.1%F.S
温度漂移:±100PPM/℃
绝缘强度:输入、输出之间≥1500VAC/1分钟
绝缘电阻:输入、输出之间≥100MΩ /500VDC
工作温度:0~50℃
存储温度:-40~85℃
相对湿度:10~90%RH
大气压力:86~106kPa
安装方式:DIN35mm 导轨
外形尺寸:95mm×23mm×120mm

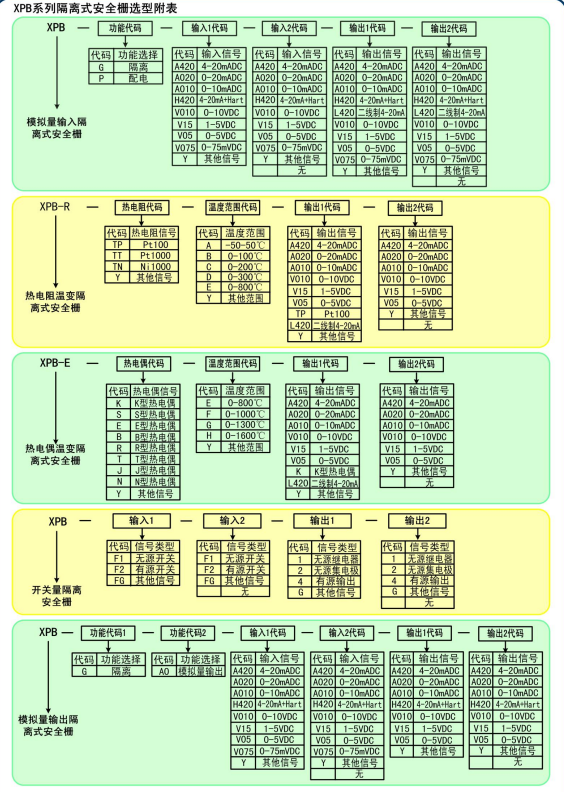

四. 产品选型代码表
五. 产品外形尺寸及拆装图
六. 产品典型接线图

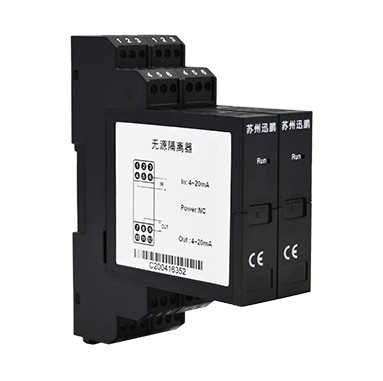

七. 产品图片详解
