XL-DS系列无源信号隔离器
一. 产品概述
XL-DS 系列无源信号隔离器接收现场 4 线制变送器输出的电流信号（兼容 HART)。
经过隔离处理后输出到 DCS/PLC，也可用于 DCS/PLC 输出电流信号隔离后，输出到
现场，控制智能阀门定位器等。工作电源来自输入信号回路，不需要独立的工作电源。
仪表广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等
领域，用来完善和补充系统模拟 I/O 插件功能，提高自动化控制系统的抗干扰能力，保
证系统的稳定性和可靠性。
二. 产品特点
◆ 输入、输出完全隔离，抗干扰能力强
◆ 仪表工作不需要独立的电源，能量来自输入信号回路
◆ 精度高，线性度高，长期运行稳定性高
◆ 端子型设计，体积小，功耗低，适合密集安装
三. 产品技术规格参数
工作电源：输入信号端供电
输入信号：4~20mA（兼容 HART 协议）
输入电压：(输出负载*输出电流+3V) ~ 18V
电 压 降：(输入端电压-输出端电压) ≤3V
输出信号：4~20mA（兼容 HART 协议）
输出负载：电流输出 0~500Ω
精 度：±0.1%F.S
温度漂移：±100PPM/℃
绝缘电阻：输入、输出之间≥100MΩ/500VDC
绝缘强度：输入、输出之间≥1500VAC/1分钟
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：98mm×25mm×41mm

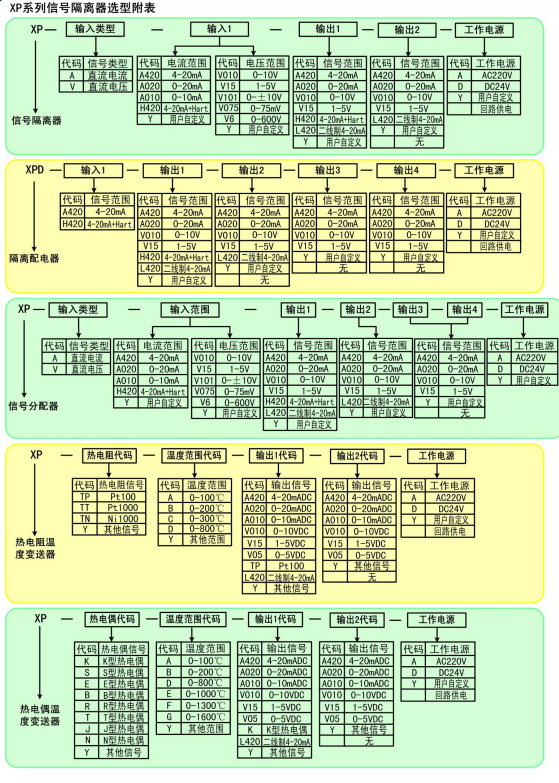

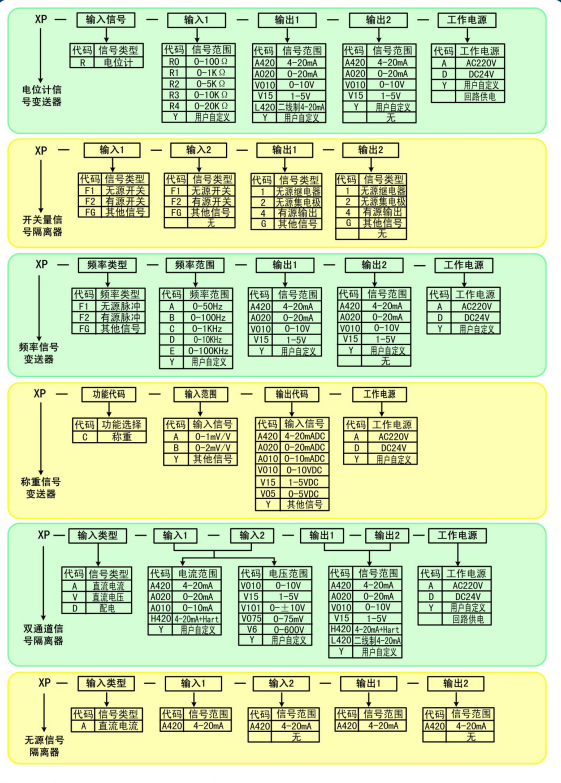

四. 产品选型代码表
五. 产品外形尺寸及拆装图
六. 产品典型接线图

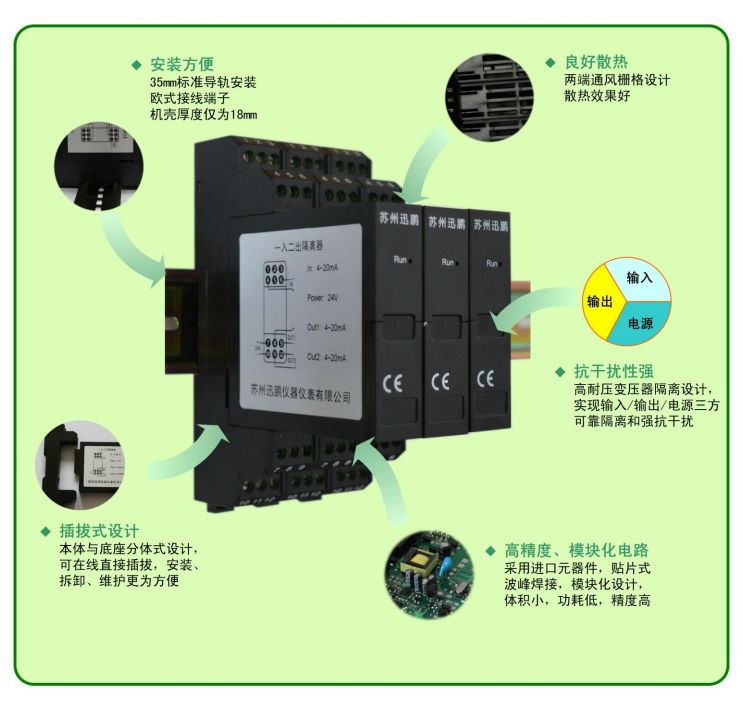

七. 产品图片详解
