XPB 系列模拟量输入隔离式安全栅
一. 产品概述
XPB 系列模拟量输入隔离式安全栅可连接危险区的 2 线制、3 线制或 4 线制变送器，可向危险区
提供工作电源，采样变送器输出信号，变换成用户指定的线性信号，输出给安全区域。安全栅限制从本
安端子窜入危险区的能量，从而确保系统本安防爆。产品广泛应用于化工、石油、冶金、天然气、电力
等各种行业，与各类本安仪表连接，作为本安防爆系统的关联设备使用。
产品符合《GB3836.1-2010 爆炸性环境 第 1 部分：设备通用要求》和 《GB3836.4-2010 爆炸性
环境 第 4 部分：由本质安全型“i”保护的设备》，通过国家防爆检测机关严格的检验测试合格，并取得防
爆合格证。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
三. 防爆技术指标
四. 通用技术指标
工作电源：24VDC±10%
功 耗：≤1.2W/通道
配电电压：配电模式，16V@20mA
配电保护：最大短路电流，40mA
最高开路电压，28V
输入信号：直流电流或电压信号，危险区
输入阻抗：电压输入≥500KΩ 电流输入≤200Ω
输出信号：直流电流或电压信号，安全区
输出负载：电压输出≥5KΩ 电流输出 0~350Ω
精 度：≤±0.2%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
本安/非本安，≥2000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作温度：0~50℃
存储温度：-40~80℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96m

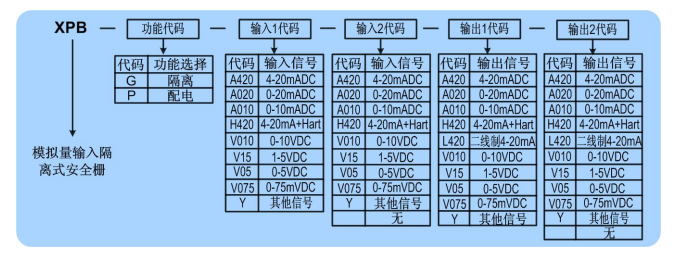

五. 选型代码表
六. 外形尺寸图及拆装图
七. 典型接线图
八. 图片详解
