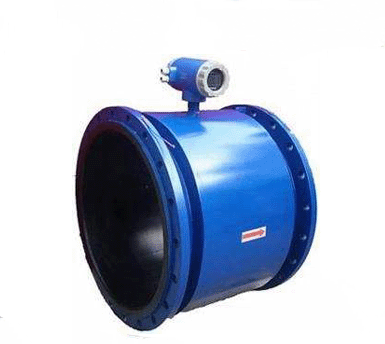

大口径电磁流量计

大口径电磁流量计

产品介绍

     CH-LDE系列智能电磁流量计是基于法拉第电磁感应定律为测量原理的流量测量仪表。该仪表具有测量精确、量程比大、无可动件、性能可靠、寿命长、防爆及耐酸碱等优点，除可测量导电液体的体积流量外，还可用于测量强酸、强碱盐等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两项悬浮液体的体积流量，广泛应用于石油、化工、冶金、轻纺、制药、造纸、电力、城市给排水及环保等领域。

     智能电磁流量计利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励 磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。

     智能电磁流量计测量原理是基于法拉第电磁感应定律，智能型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。智能型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。产品介绍

     CH-LDE系列智能电磁流量计是基于法拉第电磁感应定律为测量原理的流量测量仪表。该仪表具有测量精确、量程比大、无可动件、性能可靠、寿命长、防爆及耐酸碱等优点，除可测量导电液体的体积流量外，还可用于测量强酸、强碱盐等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两项悬浮液体的体积流量，广泛应用于石油、化工、冶金、轻纺、制药、造纸、电力、城市给排水及环保等领域。

     智能电磁流量计利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励 磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。

     智能电磁流量计测量原理是基于法拉第电磁感应定律，智能型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。智能型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。

     大口径电磁流量计是基于法拉第电磁感应定律为测量原理的流量测量仪表。该仪表具有测量精确、量程比大、无可动件、性能可靠、寿命长、防爆及耐酸碱等优点，除可测量导电液体的体积流量外，还可用于测量强酸、强碱盐等...

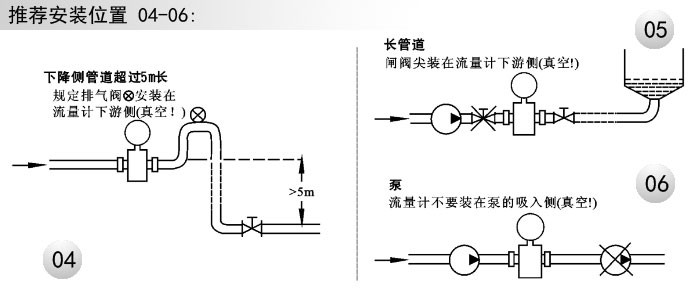

智能电磁流量计推荐安装方式（图）：

智能电磁流量计相关技术参数表：

智能电磁流量计性能仪表特点：
     ■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；
     ■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好；
     ■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低；
     ■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
     ■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
     ■在现场可根据用户实际需要在线修改量程；
     ■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；
     ■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；
     ■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）
     ■具有自检与自诊断功能；
     ■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；
     ■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。（选配）；
     ■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。

CH-LDE智能电磁流量计选型表：

仪表口径的确定：

衬里材料的确定：

电极、接地环材料的确定：
