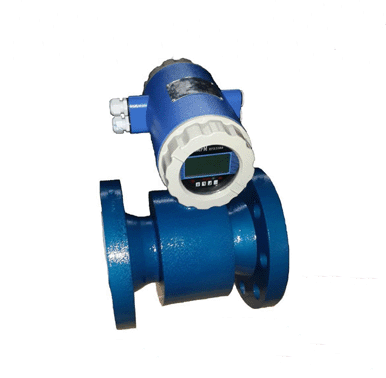

     高压电磁流量计是采用先进的测量技术和特殊工艺生产的一种在高管压下（16MPa以上）进行连续测量的一种流量计。

高压型电磁流量计工作原理:

     高压型电磁流量计适用测量封闭管道中导电液体和浆液的体积流量，洁净水，污水，各种酸碱盐溶液，泥浆、矿浆、、纸浆以及食品方面的液体等。CH-LDE系列电磁流量计的测量原理是基于法拉第电磁感应定律；导电液体在磁场中作切割磁力线运动时，导体中产生感应电势e=kbvd，式中：
     k－－－－－－－－－－-仪表常数
     b－－－－－－－－－－－－磁感应强度
     v－－－－－－－－－－－－测量管道截面内的平均流速
     d－－－－－－－－－－－－测量管道截面的内径

     测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。

高压型电磁流量计特点:

     ★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
     ★测量管道内无阻流件，因此没有附加的压力损失;测量管道内无可动部件，因此传感器寿命极长。
     ★由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
     ★传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
     ★电磁转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(S-MT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
     ★双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

高压型电磁流量计技术参数表:

高压型电磁流量计正确安装图:

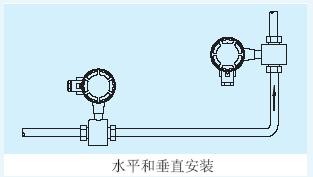

     1）水平和垂直安装

     传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

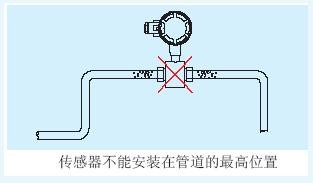

     2）传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

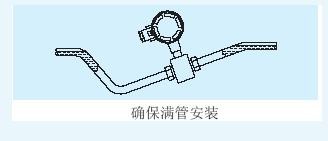

     3）确保满管安装：

     确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

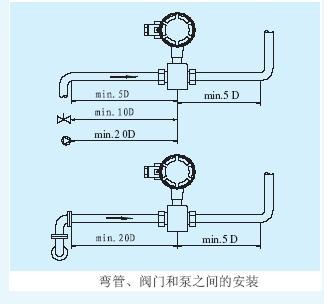

     4）弯管、阀门和泵之间的安装：

     为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面。

     5）传感器不能安装在泵的进水口：

     为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

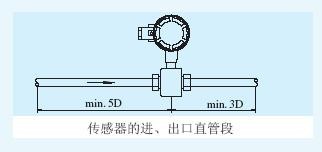

     6）传感器的进口直管段和出口直管段：

     比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。插入式进口直管段应≥ 20 D ， 出口直管段≥7D(D为传感器公称口径）。

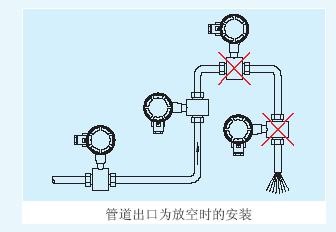

     7）管道出口为放空时的安装：

     当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。

     8）联安装和平行安装：

     如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。如果两个以上的传感器彼此并行安装，传感器的距离必须大于1m。
