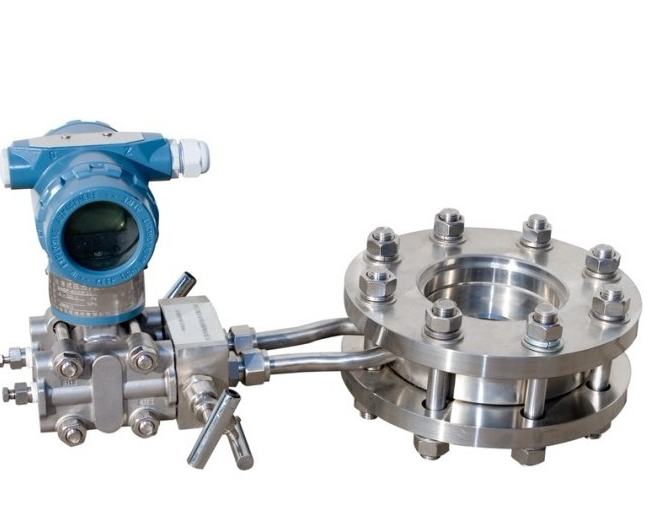

孔板流量计1
产品概述
CH-LG孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。
CH-LG孔板流量计原理及结构：
充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。
主要技术参数
▲公称通径： DN20 – DN1000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5
CH-LG法兰取压孔板流量计安装
▲可水平、垂直安装，应保证管内充满液体。
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
订货时请详细提供以下数据：
（1）被测介质 名称
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径
显示仪表 CH-XMJA型智能流量积算仪
按 < 键上排依次显示： F瞬时流量t/h, P工作压力MPa,C工作温度℃

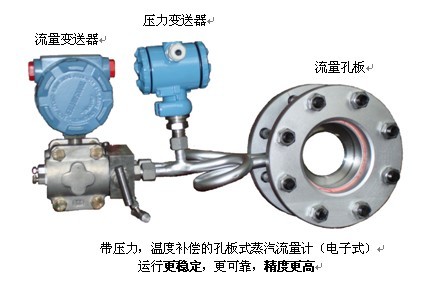

产品示意图
节流装置订货咨询书
合同编号：____________
订货单位：__________________________ 地址__________________ 图位号_____________
代表人_____________ 电话_____________ 数量_____________套
1、 被测介质_____________ （介质成份）：_____________（%）
2、 最大流量_____________Y/H Nm2/H 刻度流量_____________
3、 常用流量_____________“ ”
4、 最小流量_____________“ ”
5、 平均操作表压力_____________ 当地平均大气压_____________mmHg
6、 平均操作温度_____________℃
7、 介质重度_____________kg/m2
8、 工作状况介质粘度_____________UP
9、 充许压力损失_____________mmH2O
10、 20℃时管道实际内径_____________mm
11、 外径×壁厚_____________mm
12、 管道材料__________________________
13、 孔板前后现场直管段长度_____________mm
14、 气体介质相对温度：Ø=_____________%
15、 水平或垂直安装：（1）水平__________（2）垂直向上__________（3）垂直向下__________
16、 配套仪表：差压变送器，三阀组，流量结算仪
