椭圆齿轮流量计1
一、CH-LC椭圆齿轮流量计概述
椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。

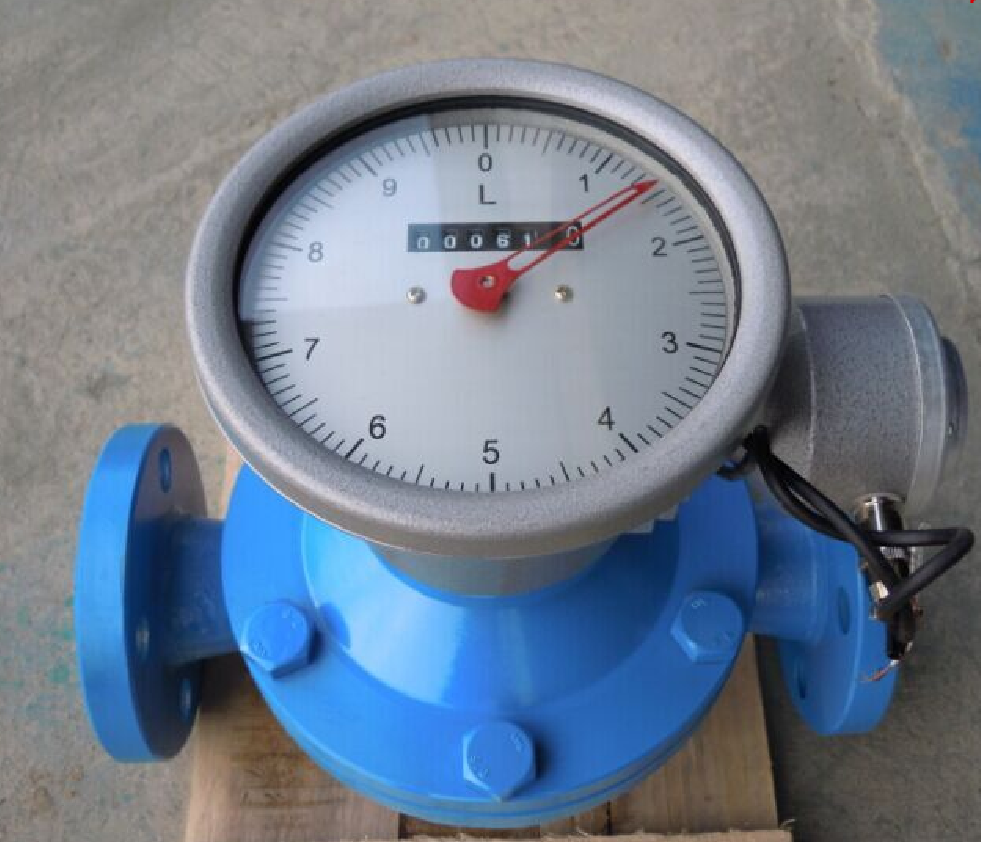

CH-LC系列椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。
不同的液体（酸、碱、盐、有机溶液等）流量计主体可选择不同的材质制造。
二、结构与工作原理
椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。

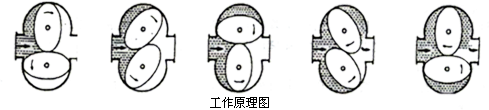

计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器，便可知道通过管道中液体总量和瞬时流量。

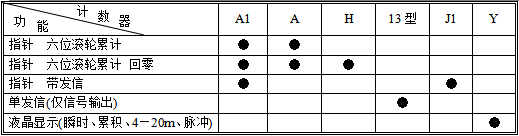

2.1 各种计数器功能及代号

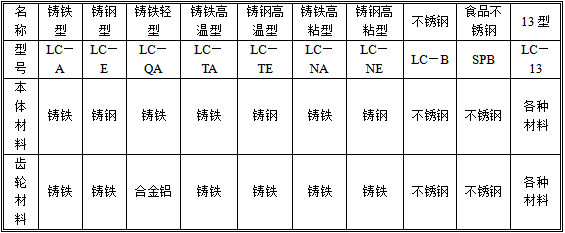

2.2 型号及主要零件材质
*如有特殊需要请另行注明

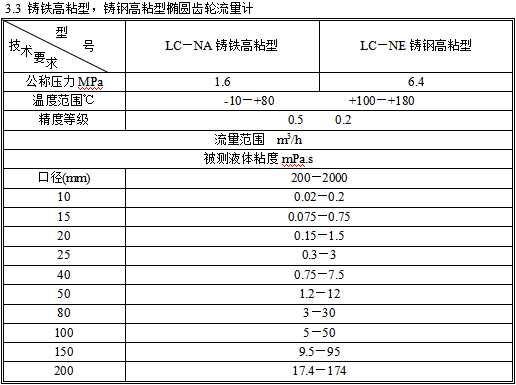

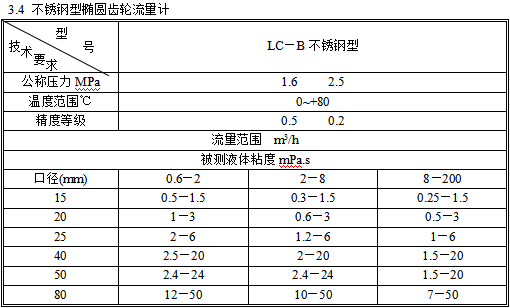

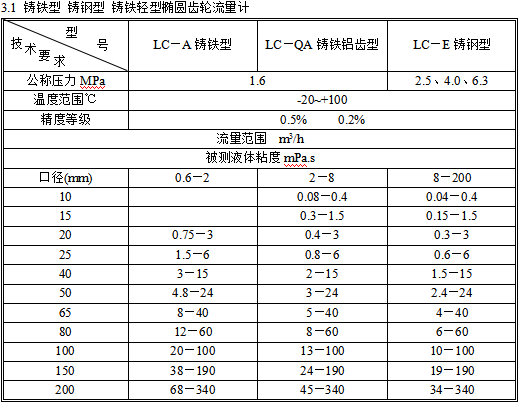

三、技术参数

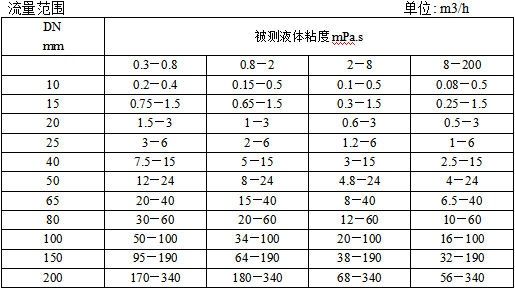

3.5高精度椭圆齿轮流量计
公称压力：0.6 1.0 1.6 2.5 6.3
被测液体温度：-10℃—+60℃
精度等级：0.2

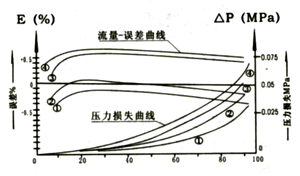

四、性能(误差与压力损失曲线)
解释：1 图中各种不同液体可用精度调节装置将流量计误差调整在0轴上下，使误差达最佳值。
2 任何液体缩少流量量程比情况下，用精度调节装置可提高流量计精度。
