压力仪表

YN63BF/NL 50.0卫生型隔膜表

发布时间：2024年01月17日人气： 次

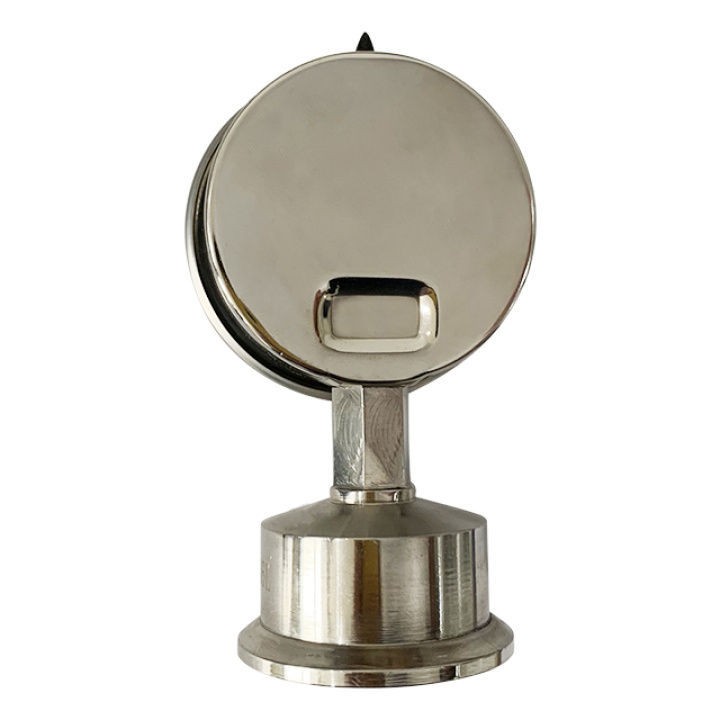

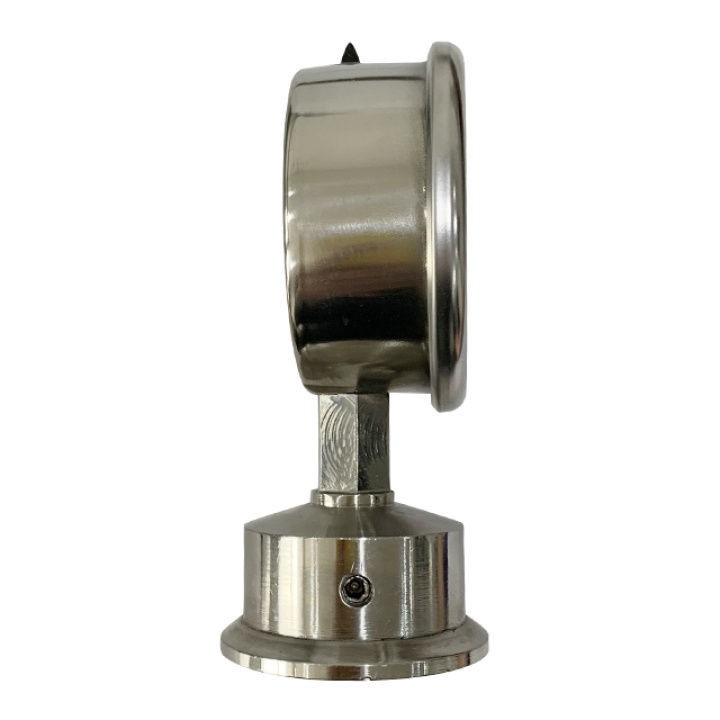

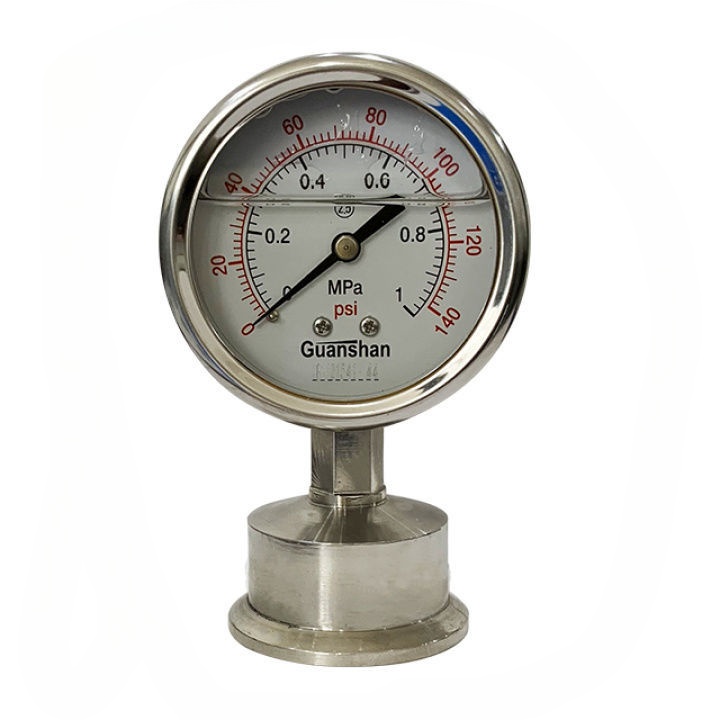

YN63BF/NL 50.0卫生型隔膜表




YN63BF/NL 50.0卫生型隔膜表




YN63BF/NL 50.0卫生型隔膜表




YN63BF/NL 50.0卫生型隔膜表




说明用途

    为了扩大各种通用型压力仪表的使用范围，能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合的压力检测时，必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

    隔膜表主要用于石油、化工、制药、食品、轻纺等工业部门生产过程中的压力检测。

结构原理

    隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形—位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。

  • 型号：YN63BF/NL

  • 精度等级：2.5%

  • 安装方向：径向

  • 表头材质：304不锈钢

  • 法兰材质：隔膜体304；膜片316L
