Y200一般压力表
结构原理
仪表由导压系统(包括接头、弹簧管等)、传动机构、指示装置和外壳组成。
当被测介质作用于弹簧管时，其管端产生相应的弹性变形--位移，经传动机构放大后，由指示装置在度盘上把被测压力指示出来。
主要技术指标
型号 | Y40 Y40Z | Y60 Y60Z Y60ZT | Y100 Y100Z Y100ZT | Y150 Y150Z Y150ZT | Y200 | Y250 |
公称直径(MM) | ￠40 | ￠60 | ￠100 | ￠150 | ￠200 | ￠250 |
接头螺纹 | M10×1 | M10×1 M14×1.5 | M20×1.5 |
精度等级 | 2.5 | 1.6 |
测量范围(MPA) | 0.1-25 | 0.1-100 |
真空,真空压力 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3 -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4 |
介质温度不超过60℃。
使用环境条件：-40～70℃，相对湿度不大于85%。
温度影响：使用温度偏离20±5℃时，不大于0.4%/10℃。
执行标准：GB/T1226-2010。
使用注意事项
波动压力全量程的1/3～2/3为宜，稳定压力全量程的3/4，不得满量程使用。
压力表的检定周期可根据使用环境及使用频繁程度确定，一般不超过6个月（JJG52-2013）。

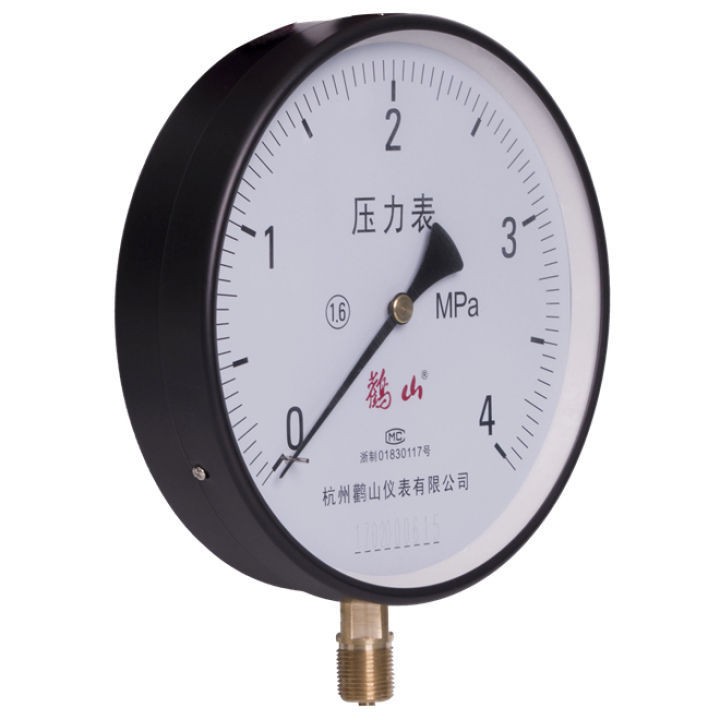

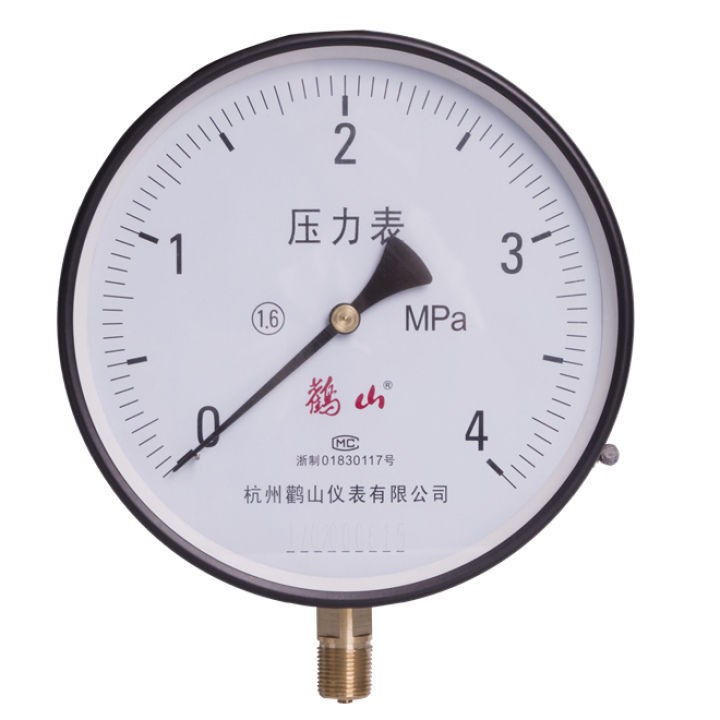

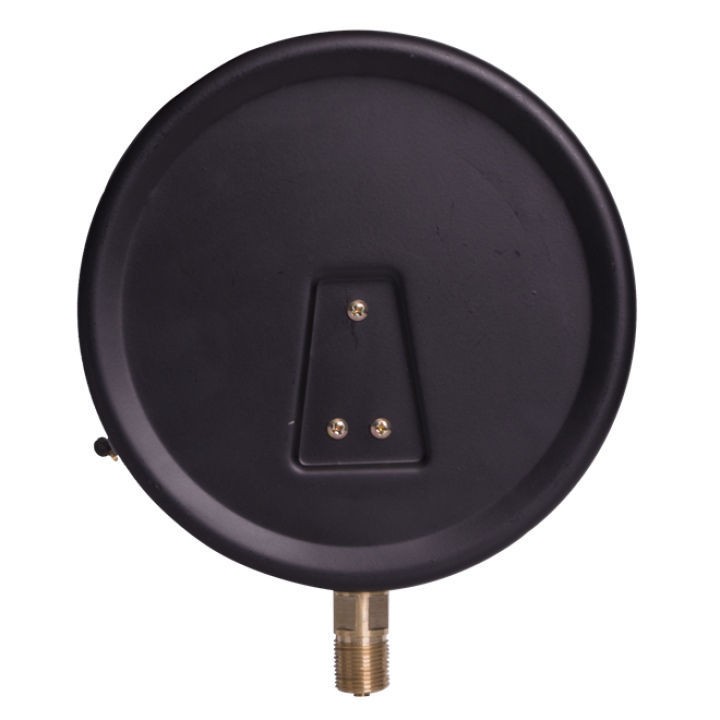

型号：Y200
精度等级：1.6%
螺纹：M20*1.5
安装方向：径向
外壳：铁喷塑
接头：铜合金
