一体化静压式液位计

一体化静压式液位计

一体化静压式液位计概述：

     CHP800一体化静压式液位变送器配合CHP-T803系列数字显示仪表即构成一套完整的现场液位监控测量系统。静压式液位计工作原理为静压式液位传感器把测量的液位压力信号传输至数字显示仪，根据介质的比重等参数，显示仪表进行转换并显示对应的液位数值。CHP800系列一体化静压式液位计也叫静压式液位变送器是由静压式传感器，导气电缆，不锈钢探头体等部件组成，通过测量传感器所处位置的压力来测试液位高度，并把液位高度转换成标准4-20mA.DC电流信号输出；性能超稳定，可靠性好，使用寿命长，内部电路设计符合本安防爆要求，其卓赿发性能，完美替代进口的投入式静压液位计/液位变送器；静压式液位计/静压式液位变送器主要用于测量水，油等的高度或深度。

一体化静压式液位计功能特点：

     采用扩散硅敏感元件，测量精确，稳定性好；
     变送器探头采用全不锈钢密封结构，内充硅油，传感器芯片与介质完全隔离，可测量多种介质的液位；
     外接二次数显表可直接调整零点和满度；
     结构紧凑坚固，安装使用方便，可配数字显示器做现场输出指示；

一体化静压式液位计主要技术指标：

     ■ 测量范围：0~100m                ■ 输出信号：4～20 mA 或1～5VDC     ■ 过载能力：1.5~2 倍量程
     ■ 供电电源：24V.DC                ■ 介质温度：-20～60℃              ■ 环境温度：-30℃～80℃
     ■ 基本误差:0.5%F•S                ■ 线性度:优于0.2%F•S               ■ 温度漂移:＜±0.05%F•S/℃ \
     ■ 长期稳定性:＜0.2%F•S/年         ■ 响应时间:10mS                    ■ 供电电源:24VDC
     ■ 输出:4-20mADC                   ■ 负载电阻:0～600Ω

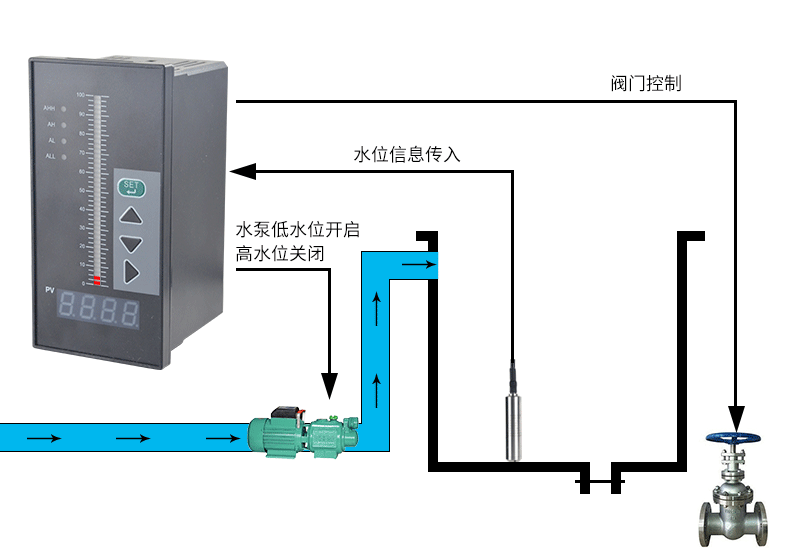

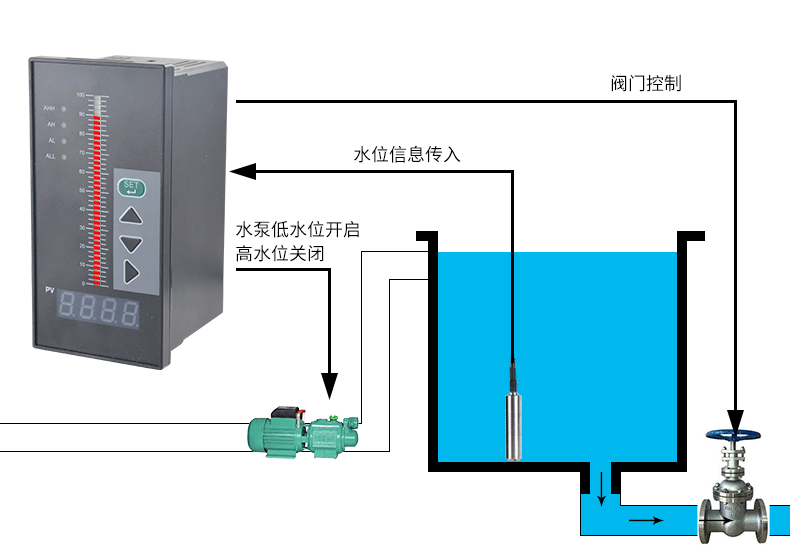

一体化静压式液位计应用范围：

     ■　水厂、污水处理厂、城市供水；
     ■　水池、水井、矿井、涵洞、水箱；
     ■　工业水池、油池；
     ■　水文地质、水库、河道、海洋；

一体化静压式液位计特点：

     ■　使用方便、灵活；
     ■　测量范围广（0.5米以上液位均可测量）；

     ■　具有反向极性保护及限流保护；
     ■　防雷击、抗干扰能力强；
     ■　高精度、高稳定性、高可靠性；
     ■　独特的防结露设计、可靠的防水设计；
     ■ 独特的整体耐高压设计，可达25MPA以上，具有世界先进水平；

     ■ 150米内导气电缆无结节；

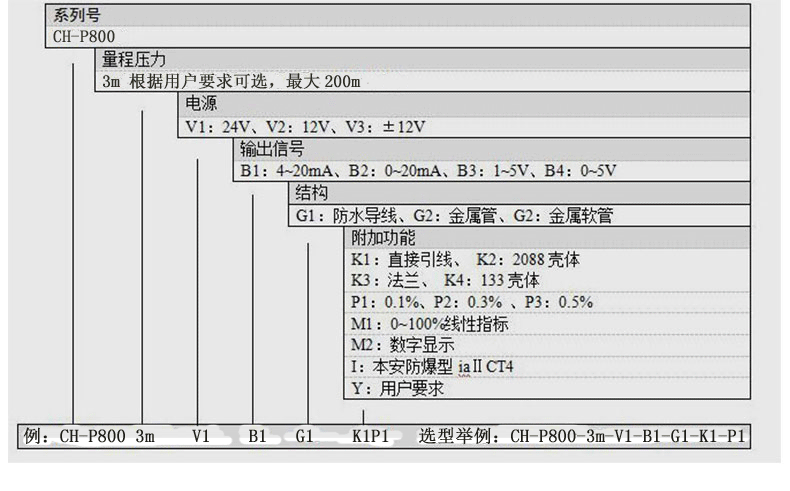

一体化静压式液位计选型图：

一体化静压式液位计实拍图：
