产品概述
MPS9335C系列模块化UPS，功率模块30/50KVA/3U，单柜最大支持10个功率模块并联达500KVA，单柜与单柜可4台并联，最大实现功率2000KVA，每个功率模块都有一个独立的DSP控制单元，一旦功率模块发生故障，立即自动脱离系统隔离，系统仍可继续运行。
性能特点
整机效率可以达到96%以上，30%负载量以上时的系统；
效率大于95%，并且支持模块智能休眠功能，能提升小负载条件下的整机效率；超宽的输入电压频率范围，宽输入电压范围：138~485V；宽输入频率范围：40~70Hz，适应恶劣的电网环境，延长寿命；
电池节数可调，支持30~40节电池可调，当有电池故障时，取出故障电池后，剩余电池可继续为系统备电，模块化冗余备件设计，无单点故障；
所有功率模块都支持在线热插拔，易扩容、易维护、整机电源、风扇和重要的通讯信号采用冗余设计，可靠性高；
输出PF可达到1，比传统UPS多带载11%；
分散控制+集中调度，功率模块内DSP负载控制，能源控制单元EMC负责调度，功能解耦，降低逻辑复杂度；
集中旁路设计，旁路模块内置独立DSP控制，可插拔维修更换，抗冲击能力强，避免多个小功率静态旁路质检的阻抗不平衡导致不均流；
LCD彩色触摸屏，全图形化显示，可支持12种语言。

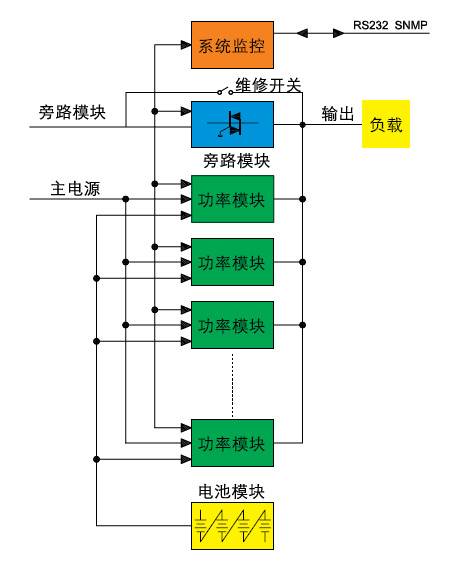

原理图
工作原理
模块化UPS使用双变换在线结构，包括整流器、逆变器、充电器、控制电路、输入与输出及电池连接器断路器，输入功率因数补偿等组成。所有的模块都可以在线热插拔，提供高水平的可用性和可维护性。
一个控制模块故障不会影响到系统的正常工作。控制模块可在线热插拔更换。功率模块的并联也由控制模块集中管理，按照统一的并机参数运行，一个功率模块故障可自动的推出并联系统，不会对整个并联系统造成危害。
模块化UPS系统采用独立的静态旁路模块，不采用多个静态旁路结构，以避免转旁路时的多个旁路不均流而造成的过载损坏。模块并联输出电压精度为±1%，并机环流<1%。
静态旁路模块只包含旁路的静态开关，不含主回路输出的静态开关，因此，更换静态旁路模块时不会造成系统断电或转手动维修旁路，在电池模式下可实现在线热插拔更换。
全新技术特性
智能化管理界面：智能化电池管理技术，延长电池寿命；智能化自检功能，对整流器、逆变器、电池、风扇、监控，易于维护管理；黑匣子功能，每10ms记录一次数据；
节能环保：45%~75%负载效率>96%，25%负载效率>95%；输入功率因数=1，输入谐波电流<3%；
带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额；
便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电；
便于维护：全正面维护，UPS、旁路、配电均可在2min内维修更换；
便于改造：并机系统可共用电池系统，电池组的12V×30/32/34/36/40节设计，设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响UPS系统运行。
可选件，一应俱全
SNMP卡
干接点卡
温湿度传感器
负载总线同步(LBS)电缆及扩展组件
热插拔配电模块
电池模块柜
液晶显示界面
