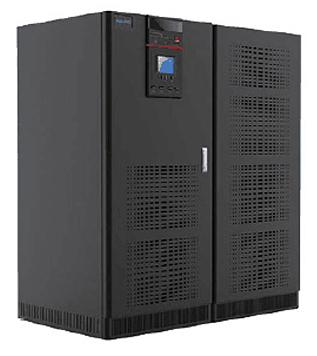

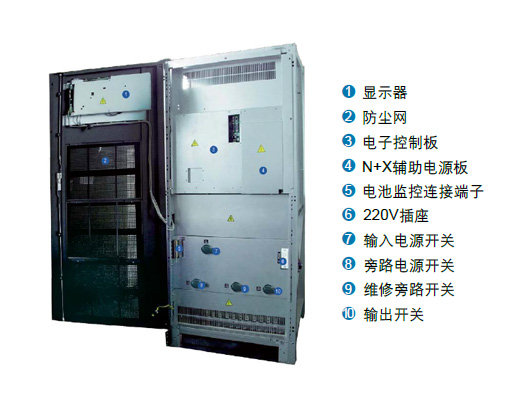

产品概述
GP9335C 120/800KVA系列UPS采用真正的在线双转换的架构，几乎可以完全解决多数的电源问题，如断电、市电高、低压、电压瞬时跌落、减幅振荡、高压脉冲、电压波动、 浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。可向负载提供连续、稳定、纯净的正弦波电源。
采用双DSP对系统大大增强控制功能，实现对计算机系统的综合电源管理。
性能特点
采用DSP及全数字控制技术，系统稳定性更高；
超宽输入电压、频率范围，适应恶劣电网环境；
高输入功率因数，消除谐波失真，节约能耗成本，降低电源污染；
具有良好的输入功率爬升特性，利于提高市电输入电网运行的安全性，确保柴油机得以安全运行；
输出功率因素0.9，比传统UPS带载能力增加10%以上，为用户降低成本；
数字化均流技术，优异的并机输出特性，设计直接并机调控系统，确保并机均流无环流和并机系统可靠性，可实现6台并联和在线扩容；
输出过载及短路能力，确保系统稳定性和极限状态下的系统安全；
优越的带三相不平衡负载的能力；
具有抗阶跃性负载及抗短路输出能力；
智能化电池管理，自动维护电池，延长使用寿命；
整机效率94%，节约大量电能；
N+1冗余设计的辅助电源，确保控制电路正常工作，为UPS安全运行提供保障；
三段式直流开关，电池保护功能，有效降低火灾风险；
分层独立式密闭风道和冗余风扇设计，电路板三防漆防护，内置防尘滤网，具有高效散热和恶劣环境下的有效防护功能；
大液晶显示器，中英文等12种语言显示界面，方便国内外用户使用；

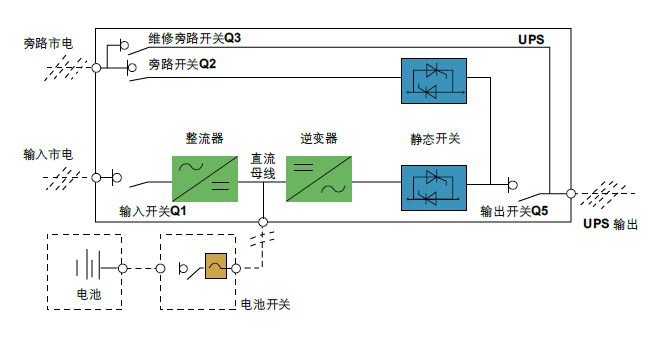

原理图
工作原理
GP9335C系列UPS采用AC-DC-AC双变换器。AC-DC采用SCR三相全控桥式整流器，把三相交流输入电压变换成稳定的直流母线电压。整流器同时兼充电器功能，并采用温度补偿技术，可以有效延长电池使用寿命。DC-AC逆变器主功率采用大功率绝缘栅双极性晶体管IGBT作为其逆变元件，控制上采用了空间矢量脉宽调制 (SVPWM)技术，把直流母线电压逆变回交流电压。
市电正常时，整流器和逆变器同时工作，给负载供电的同时对电池进行充电。当市电异常时，整流器停止工作，转由电池经逆变器向负载供电，若电池电压下降到放电终止电压，而市电还未恢复正常，UPS将关机（如果主旁不同源且旁路正常，系统转由旁路供电）。电池放电终止电压己预先设定。逆变器故障或超载时，还可有外部交流旁路通过旁路开关Q2和静态旁路给负载供电。此外，如果对UPS进行维护或维修，UPS可通过内部的手动控制维修旁路开关Q3给负载供电。UPS正常运行时，除维修旁路开关外，其它所有的开关均闭合。
选件，一应俱全
SNMP卡；
并机电缆；
干接点卡；
C级防雷箱；
上出线选件；
旁路均流电感；
电池温度变送器；
JBUS/MODBUS适配卡；
UPS机房信号适配器；
5次谐波或11次谐波滤波器；
负载总线同步（LBS）电缆；
便于观察和易于操作的显示系统
采用由LED发光二极管所构成UPS电源模拟运行流程图和中英文LCD液晶显示屏所构成的人一机对话型的菜单功能，UPS运行状态一目了然；利用可编程自动测试软件对UPS本身和蓄电池执行定期的功能性测试，利于发现和消除故障隐患。利用软件重新调整UPS的运行参数重新设置各种自动保护电路的新的阀值电平。增强UPS电源配置的灵活性；通过RS232或RS485接口及其配套电源监控软件，实现远程监控，可以自动传呼功能。
完善的电池管理系统
由于采用具有“先恒流后恒压”充电特性的充电技术及开发功能强大的“电池监控软件”而形成性能良好的电池管理系统。该调控系统具有如下特性：
●采用二阶分级调控方案的电池充电限流技术，确保不会发生过流充电现象；
●采用微处理器监测技术，可根据用户的实际负载量来自动调整电池的临介放电电压的阀值，确保不会发生电池被“ 深度放电 ”的现象；
●利用可编程电池监控软件来对蓄电池执行定时的“ 自诊断”测试，自动实时显示电池充电百分容量及电池的残余后备供电时间；
●提供具有温度补偿自动调节功能的电池充电系统；
●配有电池过压充电保护和电池自动均充定时控制器。

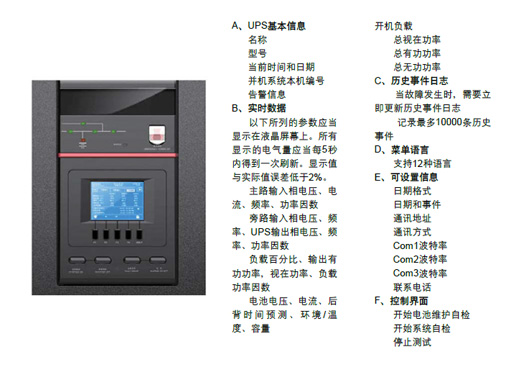

液晶显示界面

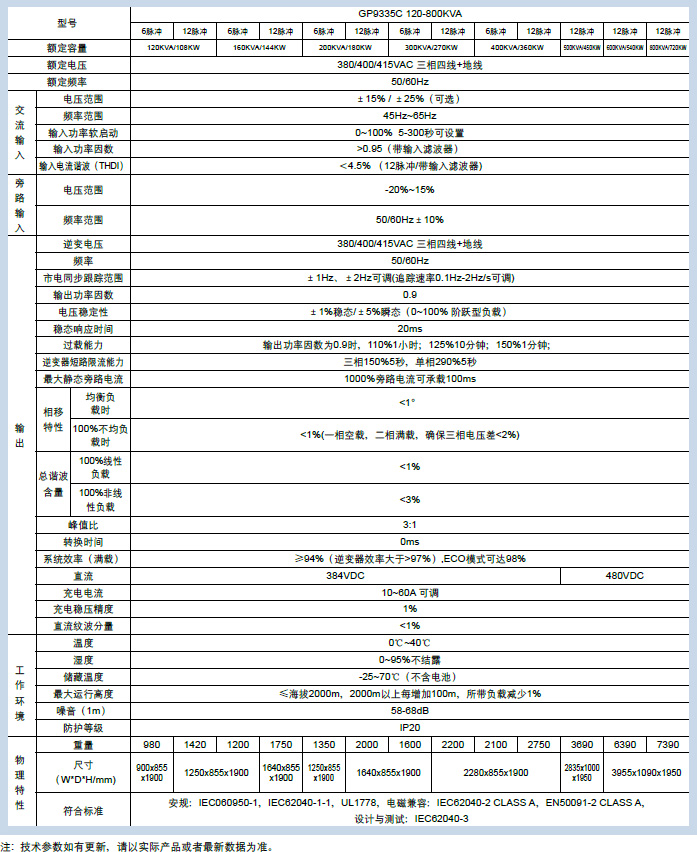

主要技术参数
