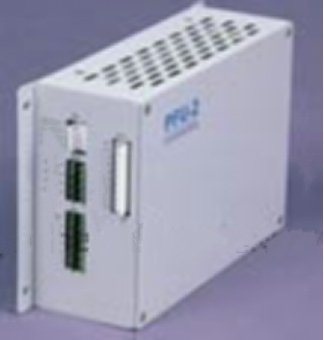

艾默生直流屏用PFU-2自动切换控制盒
艾默直流屏用PFU-2自动切换控制盒功能
直流屏专用艾默生PFU-2交流自动切换盒主要实现系统两路交流电源输入的自动切换。它具有以下功能特点。l 两路交流输入主从自动切换
以第一路为主回路，第二回路为备用辅助回路。
当第一路交流异常（包括交流失压、过压、欠压、缺相等）时，切换盒自动切换到交流第二路（前提条件是第二路交流正常，如果第二路交流电源不正常，则无法进行自动切换）。一旦交流一路电源恢复正常，切换盒自动切换回到交流一路。系统上电和切换过程存在3～5秒的延迟。
l 交流输入过压、欠压自动切换和保护
交流自动切换盒可根据采样电压进行交流过压保护、欠压自动切换和保护。具体情况如下：将采样交流电压与设置的交流过压参考电压、交流欠压参考电压进行比较，产生相应的逻辑控制信号，控制交流接触器执行切换和保护动作。
l 交流接触器驱动为高压吸合、低压维持方式
由于交流接触器需要长期加电吸合，其线圈势必产生一定的热量。这种热量长期积累将降低接触器的寿命。
交流接触器采用高压吸合能保证接触器的可靠吸合。在交流接触器可靠吸合后，交流控制盒输出额定低压直流信号，维持交流接触器的吸合。这一功能有效延长了接触器的使用寿命，提高了接触器的可靠性。
l 配合交流接触器，实现机械联锁、电气互锁
互锁机构可以防止两路交流同时接入到模块输入端。交流控制盒可以提供电气互锁控制，通过选用合适的交流接触器，还可以实现机械联锁。
艾默生PFU-2交流自动切换盒的指标参数如下表所示。
表-1 交流自动切换盒的指标参数
序号 | 名称 | 参数指标 | 备注 |
1 | 供电电源输入类型 | 两路单相 |
|
2 | 输入电压范围 | 100～300Vac |
|
3 | 交流采样信号输入类型 | 三相交流 | 幅值220V对应6.5V |
4 | 接触器驱动能力 | 每路小于500mA |
|
5 | 高压吸合电压 | 220Vdc | 对于推荐的接触器冲击电流约2A |
6 | 低压维持电压 | 12Vdc |
|
7 | 切换时间 | 3秒 | 断电后加电启动时间为8秒 |
表2 控制继电器动作电压指标
序号 | 基准点 | 系统动作线电压（Vac） |
1 | 过压点 | 470 ±5 |
2 | 过压恢复点 | 440 ±7 |
3 | 电压偏低点 | 329 ±5 |
4 | 偏低恢复点 | 358 ±7 |
5 | 欠压点 | 270 ±5 |
6 | 欠压恢复点 | 304 ±7 |
