一、适用范围
一体化电源监控装置是管理变电站交流系统、直流系统、通信电源、UPS电源等站内电源系统的综合监控，计算机监控和一体化电源监控通信实现对变电站电源系统的四遥功能。本监控存储整个站用电源数据，通过协议与综自系统连接，能完成站用电源系统四遥功能。交直流智能一体化站用电源柜监控装置故障不会影响其他电源智能模块运行。

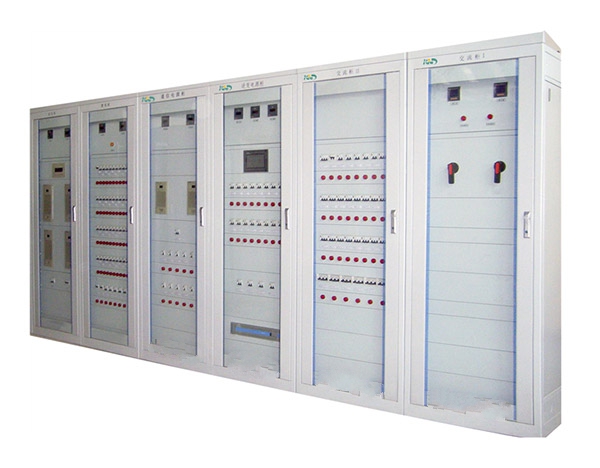

交直流智能一体化站用电源柜主要应用在电网、发电等领域。作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源。它的质量直接关系到电网的安全运行。是发电设备和输变电设备的“心脏”
目前变电站一般配置三套各自独立的操作电源系统，即直流操作电源、通信电源、交流不间断电源(UPS)，每套电源系统单独配置蓄电池室、蓄电池组和监控管理系统。
为控制、 信号、保护、自动装置以及某些执行机构等供电的直流电源系统，通常称为直流操作电源。为微机、载波、消防等设备供电的交流电源系统，通常称为交流操作电源；为交换机、远动等通信设备供电的直流电源系统，则称为通信电源。
直流电源、 电力用交流（UPS）成电力用逆变电源（INV）、通信用直流变换电源等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备即为一体化电源。
二、系统功能及特点
■交流额定输入电压：单相（220V）；三相（380V）
■交流额定输入频率: 50Hz
■直流额定输出电压: 25,50,115,230V
■直流标称输出电压: 24,48,110,220V
■充电装置额定输出电流: 5,10,15,20,30,40,50,60,80,100,160,200,250,315,400,500A
■蓄电池组额定容量: 100AH-3000AH
■设备负载等级: 设备负载等级为一级（即连续输出额定电流）
■交流额定输出电压：单相: 220V。三相: 380V。 (注：若有特殊电压条件，可协商确定）
■交流额定输出频率: 50Hz。 (注：若有特殊电压条件，可协商确定）
■交流额定输出容量：单相输出：1,2,3,5,7.5,10,15,20,25,30KVA。三相输出：7.5,10,15,20,30,40,50,75,100,125KVA
三、适用条件
■海拔不超2000m.
■设备运行期间周围空气温度不高于40℃,不低于-5℃,-10℃.
■日平均相对湿度不大于95%。月平均相对湿度不大于90%
■安装使用地点无强烈振动和冲击,无强电磁干扰,外磁场感应强度不得超过0.5m.
■安装垂直倾斜度不超过5%
■使用地点不得有爆炸危险介质,周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质,不允许有霉菌存在。
■频率变化范围不超过±2%
■交流输入电压波动范围不超过±15%
■交流输入电压不对称度不超过5%
■交流输入电压谐波含量不超过10%
■UPS,INV和DC/DC的直流输入电压范围不超过直流电源标称电压的80%- 130%,特殊要求的直流输入电压范围：上限值为蓄电池充电浮充电装置的上限,下限值为单个蓄电池额定电压值与蓄电池个数乘积的85%。
四、各电源系统介绍
■交流系统
1、闭锁功能：自动转换开关带机械电气双闭锁功能。
2、互投功能：备用电源自动投入。
3、自复功能：备用电源投入后,当主电源正常后自动切回主供电源供电。
4、通讯功能：多功能表以及开关量采集单元通过RS485通讯接口与一体化电源监控通讯。
5、状态监视
6、能监测自动转换开关位置状态,动作,故障,电压异常告警、馈线开关故障脱扣状态等。
7、电气量远方监测与显示
8、能监测母线三相电压、三相电流、有功功率、无功功率、频率、电度等电气参量，可方便接入变电站综合自动化系统
9、具有告警事件记录、装置动作事件记录信号
■直流系统
直流操件电源电压为：DC220V,其基本接线方式采用控制母线和合闸母线分开、1组电池、1组充电机或者控制母线与合闸母线合一,1组电池、1组充电机。高频开关电源的充电模块采用N+1热备份式。
1、通讯功能
充电模块、综合测量单元、开关量检测单元、绝缘检测单元以及电池巡检单元均带有RS485通讯接口，直接与一体化电源监控通讯。
2、状态监视
能监测模块输出开关、电池开关以及各馈线开关位置脱口状态，母线及支路绝缘异常告警，单体电池电压异常告警、交流输入电压异常告警、母线及电池组电压异常告警等。
3、电气量远方监测与显示
能监测模块输出电压电流、电池电压电流、合母电压、控母电压、负载电流、正负母线对地电压等电气参量，可方便接入变电站综合自动化系统。
4、事件记录
具有告警事件记录、装置动作事件记录信号
5、支持运行模式
自动智能电池管理
手动均浮充转换对电池进行管理。
■DC/DC系统
DC/DC通信电源模块电压为：-48V,其基本接线方式采用单母线，正极接地。
1、通讯功能
DC/DC通信电源模块带有RS485通讯接口，直接与一体化电源监控通讯。
2、状态监测
能监测模块输入开关以及各馈线开关位置脱扣状态,模块输出电压异常报警等。
3、电气量远方监测与显示
能监测模块输出电压、电流等电气参量.可方便接入变电站综合自动化系统。
4、事件记录
具有告警事件记录、装置动作事件记录信号。
■UPS系统
UPS电源输出电压为：AC220V，其基本接线方式采用单母线接线。
1、通讯功能
UPS电源模块带有RS485通讯接口，与一体化电源监控通讯.
2、状态监测
能监测模块直流输入开关、交流输入开关、交流旁路开关、交流输出总开关以及各馈线开关脱口状态，模块交直流输入电压、交流输出电压、电流异常报警等。
3、电气量远方监测与显示
能监测UPS电源模块交流输入电压、直流输入电压、交流输出电压、输出电流、输出频率等电气参量，可方便接入变电站综合自动化系统。
4、事件记录
具有告警事件记录、装置动作事件记录信号。
