KYZPJ-12户内紧凑型高压真空配电装置
主要用途
KYZPJ-12户内紧凑型高压真空配电装置（以下简称配电装置），系3.3-12kv三相交流50Hz单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型变电站、工矿企事业单位配电及电力系统的受电、馈电，对高压电动机的起、停等实行控制、保护及监测。本配电装置满足IEC298、GB3906等标准要求，具有五防功能：防止带负荷分合隔离开关、防止误分合断路器、防止带电误合接地开关、防止接地开关在闭合位置合断路器、防止误入带电间隙的联锁功能。本配电装置配用了高可靠性免维护的小型化固封极柱真空断路器、小型化隔离开关及隔离开关与接地开关一体化装置，是一种结构紧凑、性能优越的配电装置。
型号含义
使用范围
1、海拔高度：不超过2000米，当海拔高度超过2000米的使用环境时，按JB/Z102《高压电器使用海拔地区的技术要求》执行。
2、环境温度不高于+40℃，不低于-25℃。
3、空气相对湿度：日平均≤95,月平均≤90.当温度骤降时可能出现凝露，伴随污秽。本产品适用于以下比正常条件更严酷的两种环境条件；
a、凝露不频繁有轻度污秽。
b、一般不出现凝露（年平均不超过两次）有较严重污秽。
注：相对湿度大于70时应使用加热装置进行除湿。
4、地震强度不超过8度。
产品特点
1、外壳：配电装置外壳选用优质敷铝锌板，经CNC机床加工，采用多重折边工艺，整体精度高、具有很强的抗腐蚀、抗氧化能力。小巧灵活的拼装结构，生产加工周期短、通用性强、占地面积小、便于组织生产。
2、隔室：配电装置的主要电气元件都有其独立的四个隔室：母线室、断路器室、电缆室、仪表室。除仪表室外其它三个隔室都有各自独立的泄压装置。
3、防止误操作联锁装置：配电装置内装有安全可靠的联锁装置，满足五防要求：
a、电缆室及断路器室门不关上，不能操作隔离开关和打开接地开关；
b、接地开关处于分闸位置时，电缆室前后门无法打开，防止误入带电隔室；
c、接地开关处于合闸位置时，隔离开关、断路器不能进行合闸操作；
d、隔离开关处于分闸位置时，断路器不能进行合闸操作；
e、断路器合闸时，隔离开关不能进行分闸操作；防止带负荷误分隔离开关；
f、隔离开关处于合闸位置时，接地开关不能进行合闸操作，防止带电误挂接地线；
g、二次控制线路中还设有可靠的电气闭锁。
4、泄压装置：在母线室、断路器室、电缆室都设有泄压装置，当母线室、断路器室、电缆室发生内部放电短路时，柜内气温升高，装设在门上的特殊密封圈把前门封闭，内嵌于后封板的泄压金属板打开，释放压力和排放气体，确保操作人员人身和开关柜的安全。
5、本产品具有五项实用新型专利技术。ZL201420524725.6 户内紧奏型高压开关柜的离合器；ZL201420526022.7 户内紧奏型高压开关柜的电动升降机构；ZL201420527323.1 高压开关五防联锁机构；ZL201420527325.0 应用于户内紧奏型高压开关柜的触头盒；ZL201420527237.0 断路器电动进出机构。
a、具有高压开关柜五防联锁的新型零件、高压开关柜五防联锁的新型传动机构、高压开关柜的封装盒式联锁机构的五防联锁机构，结构紧凑、装配工艺简单方便，使五防联锁性能先进可靠，具有稳定的机构操作性。
b、高压真空断路器的固封极柱结构，节约了柜内空间，提高了绝缘性能。配电装置内部结构布局更加合理、清晰、美观。
c、电气开关柜柜内相序排列分布结构 ，实行母线纵向排列，柜体体积较小，高度仅1900mm、宽度仅650mm、深度仅1000mm,设备安装占地小，节约本就窄小的变电所空间。
d、采用特有的下隔离和接地开关一体化装置，取代传统的带放电装置的隔离开关，具有承载接地关合短路电流能力，接地系统安全性、可靠性高。
e、多方位的观察窗布局设计，可以方便地从多角度观察到开关各部位的工作状态，便于及时发现、排除事故隐患。
f、免维护：配电装置采用小型化的隔离开关、下隔离和接地开关一体化装置、固封极柱结构的高压真空断路器、封装盒式联锁机构，整体性能优越，实现配电装置免维护运行。

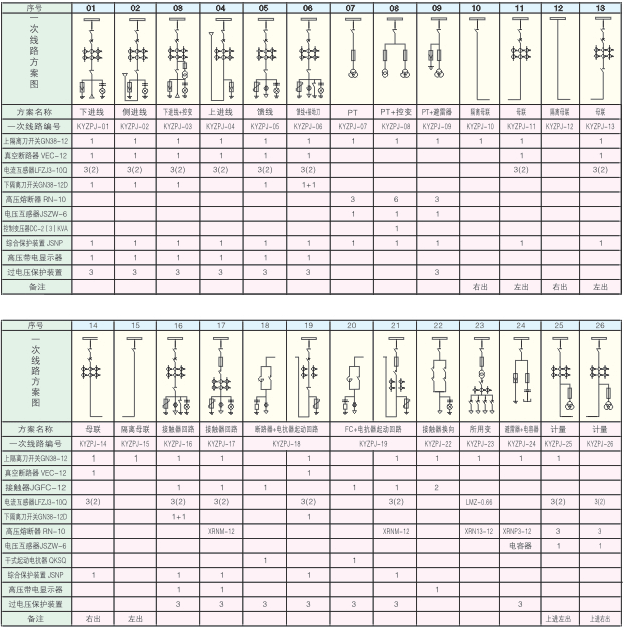

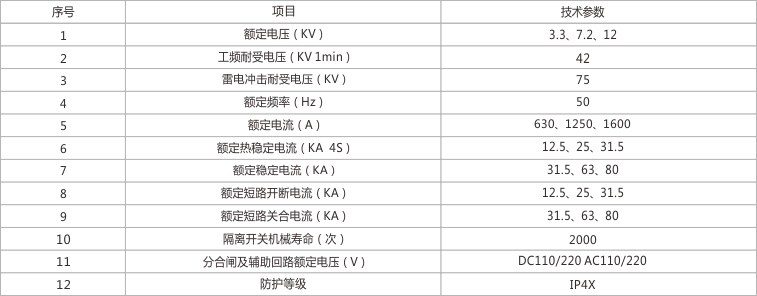

主要技术参数
