KYZPJ-C高压无功功率补偿成套装置
概述
KYZPJ-C中压无功补偿装置用于额定电压6KV、10KV的交流电力系统中，补偿系统中的感性无功，减少损耗，提高功率因数，以改善配电电压质量，提高电力设备的供应能力，并具有抑制诣波的功能，确保装置自身和相连电网的安全可靠运行。

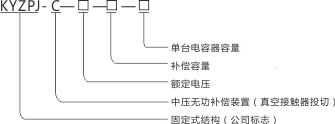

装置型号说明
使用环境条件
环境温度：温度-25℃+40℃湿度：0-99%（无冷凝）
海拔高度：＜2500m
安装地点：无剧烈震动及冲击，无油性灰尘、无腐蚀、易燃、易爆气体。
产品特点
1、采用无功补偿综合自动控制装置，根据线路的电压及功率因数对电容器组实行微机控制下的自动跟踪分组投切，以实现对电网的无功综合自动控制。
2、本装置采用高压专用真空接触器投切，投切组数按用户确定补偿的路数及每路的容量设定。
3、柜体满足“五防”安全要求，且保护安全可靠，操作灵活方便。
4、为了防止电子电路本身损坏后也可能产生输出继电器动作造成事故的现象，本机装有独特的“硬件电路故障保护电路”，确保微机内任意电路损坏后或“死机”瞬间都不会引发输出误动作。
5、采用24位双CPU设计，具有较高的分辨率和测量精度，采用大屏幕液晶显示，汉化菜单操作，人机界面友好，使用方便。
6、本成套装置包括：专用高压真空接触器、过电压保护器、放电线圈、串联电抗器、高压电容器、控制器、柜体及辅助连线，并提供RS-48S通讯接口。
主要技术参数
额定电压：6KV，10KV
目标功率因数：0.92-0.98（对应设计选择装置的补偿容量）。
通过电压能力：允许在工频1.1倍额定电压下长期运行。
过电流能力：过电流不超过其额定电流的1.3倍时能长期运行。
补偿装置规格
常规配置，通常每一个补偿回路一般为100KVar,150KVar,300KVar,400KVar,500KVar,600KVar,800KVar,1000KVar,其它规格、单步容量等可根据用户现场情况另行计算设计。
根据现场的安装方式及空间，其外形可以特殊设计。
一次系统示意图
执行标准
GB/T14549 电能质量公用电网谐波
GB50227 并联电器装置设计规范
GB3983.2 高电压并联电容器
GB50150-2006 电气设备交接试验标准
GB/T11024-2001 标称电压1KV以上交流电力系统用并联电容器
GB/T2900.16-1996 电力电容器
JB7111 高压并联电容器装置
SD325 电力系统电压和无功电力技术导则
DL/T604 高压并联电容器装置订货技术条件
DL/T672 变电所电压无功调节控制装置订货技术条件
Di462 高压并联电容器用串联电抗器订货技术条件
