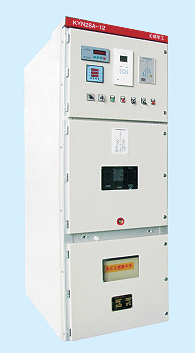

KYN28A-12户内金属铠装移开式交流封闭高压开关装备
主要用途
KYN28A-12型户内金属铠装移开式交流封闭高压开关设备（以下简称开关设备）。系3.3-12KV三相交流50HZ单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型发电站、工矿企事、业单位配电及电力系统的受电、送电，对高压电动机的起、停等实行控制，保护及监测。本开关设备满足IEC298、GB3906等标准要求，具有防止带负荷推拉断路器（接触器）手车、防止误分误合断路器（接触器），防止接地开关处在闭合位置时合分断路器（接触器）、防止误入带电隔室、防止在带电时误合接地开关的联锁功能。既可以配用VD4真空断路器、ZN63A（即VSI）真空断路器、ZN90Y真空断路器等作受电、馈电之用，又可配用VC12真空接触器、JGFC真空接触器组合成的FC回路频繁起动，是一种性能优越的配电装置。
使用范围
1、海拔高度不大天2000m，当海拔超过2000m的使用环境时，按JB/Z102《高压电器使用海拔地区的技术要求》处理当海拔不超过2000m时，二次辅助设备不需要采取任何措施。
2、环境温度不高于+40℃，不低于-25℃。
3、空气相对湿度：日平均值不大于95%,月平均值不大于90%.当温度骤降时可能出现凝露，伴随污秽。本产品适用于以下比正常条件更严酷的两种环境条件；
a、凝露不频繁有轻度污秽。
b、一般不出现凝露（每年平均不超过两次）有较严重污秽。
注：相对湿度大于70%时应使用加热除湿装置进行除湿。
4、地震强度不超过8度。
5、无火灾、爆炸、重污秽、化学腐蚀及剧烈震动的场所。

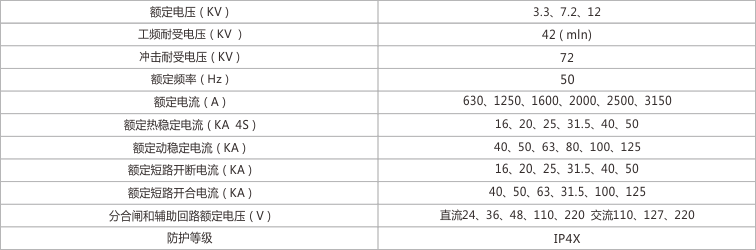

主要技术
结构简介
开关设备按GB3906-91中的铠装式金属封闭开关设备的要求而设计，整体是由柜体和中置式可抽出部件（即手车）两大部分组成，柜体分四个单独的隔室，外壳防护等级IP4X，各小室门和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以面对面组成双重排列成靠墙安装、提高了开关设备的安全性、灵活性、减少了占地面积。
1、外壳
开关设备的外壳是选用进口敷铝锌板，经CNC机床加工，采用多重折边工艺，这样使整个柜体不仅具有高精度、很强的抗腐蚀与抗氧化作用，而且由于采用多边工艺，使柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成。这样使加工生产周期短、零部件通用性强、占地面积小、便于组织生产。
2、手车
手车骨架也采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合机械联锁安全、可靠、灵活。根据用途不同手车分断路器手车，FC手车、电压互感器手车、计量手车、隔离手车。各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。手车在柜体内有断开位置/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用丝杆传动实现手车推进、退出，其操作轻便、灵活、适合于各种值班人员操作。手车当需要移开柜体时，用一辆专用转运小车，就可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都极方便。
断路器手车上装有真空断路器及其它辅助设备。当手车用转运小车运入柜体断路器室时，便能可靠锁定在断开位置/试验位置，手车位置指示灯便指示其所在位置。而且只有完全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置指示灯便指示其所在位置，手车的机械联锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸，只有在分闸状态，断路器才能移动。
3、隔室
开关设备的主要电气元件都有其独立的隔室，即：断路器隔室、母线隔室、电缆隔室、继电器仪表室。各隔室间防护等级都达到IP2X；除断电器室外，其它三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室高度大增，由此设备可接多路电缆。
防止误操作联锁装置
开关设备内安装有安全可靠的联锁装置，完全满足五防要求。
a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、误分断路器。
b、断路器手车在试验或工作位置时，断路器才能进行分合操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。
c、仅当接地开关处在分闸位置时，断路器才能从试验/断开位置移至工作位置，仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关带电压示装置）。这样实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。
d、接地开关处于分闸位置时，下门及后门都无法打开，防止误入带电间隔。
e、断路器手车在工作位置时，二次插头被锁定不能拔除。
f、各柜体可装电气联锁。
本开关设备还可以在接地开关操作机构上加装电磁锁定装置以提高可靠性，其订货按用户的需求选择。
泄压装置
在断路器手车室，母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，装设在门上的特殊密封圈把柜前面封闭起来，顶部装备的泄压金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。
二次插头与手车的位置联锁
开关设备上的二次线与断路器手车的二次线的联络是通过手动二次插件来实现的，二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联。二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验/断开位置时，才能插上和解除二次插件，断路器手车处于工作位置时由于机械联锁作用，二次插件被锁定，不能被解除，由于断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插件未接通之前仅能进行分闸，无法使其合闸。
带电显示装置
如果用户有所需求时，开关柜内可设有检测一次回路运行的可选件即带电显示装置。该装置由高压传感器和可携带式显示器两单元组成，经用户外接导电线连接为一体。该装置不但可以提示高压回路带电状况，而且还可以与电磁锁配合，实现强制闭锁开关手柄，网门，达到防止带电关合接地开关、防止误人带电间隔，从而提高配套产品的防误性能。
防止凝露和腐蚀
为了防止在高湿度和温度变化较大的气候环境中产生凝露带来之危险，在断路器室和电缆室内分别装设加热器，以便在上述环境之中使用和防止腐蚀发生。
接地装置
在电缆室内单独设立有10x40mm的接地铜排，此排能贯穿相邻各柜，并与柜体良好接触。此接地排供直接接地之元器件使用，同时由于整个柜体用敷铝锌板相拼联这样使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体的安全。

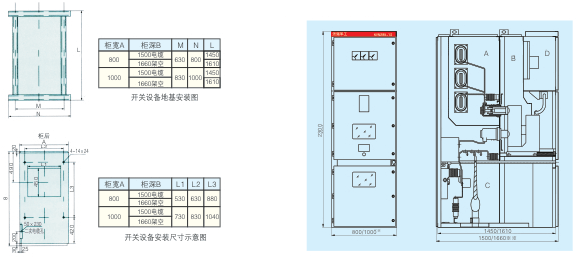

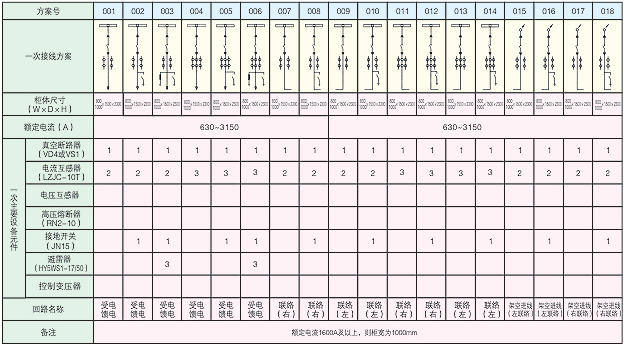

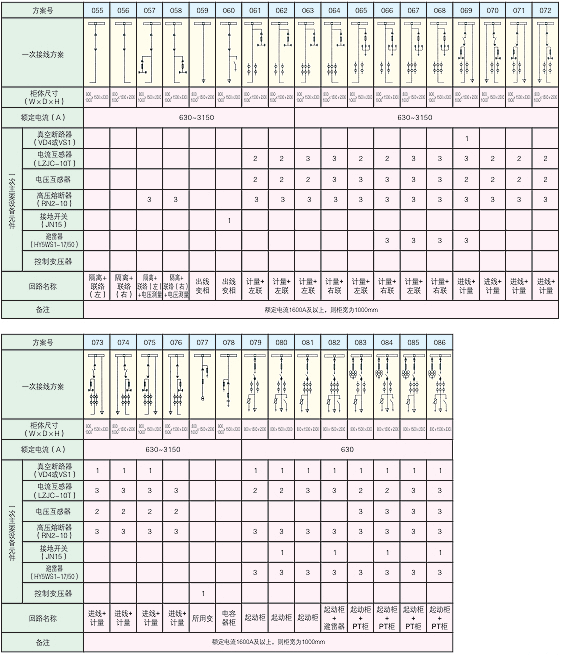

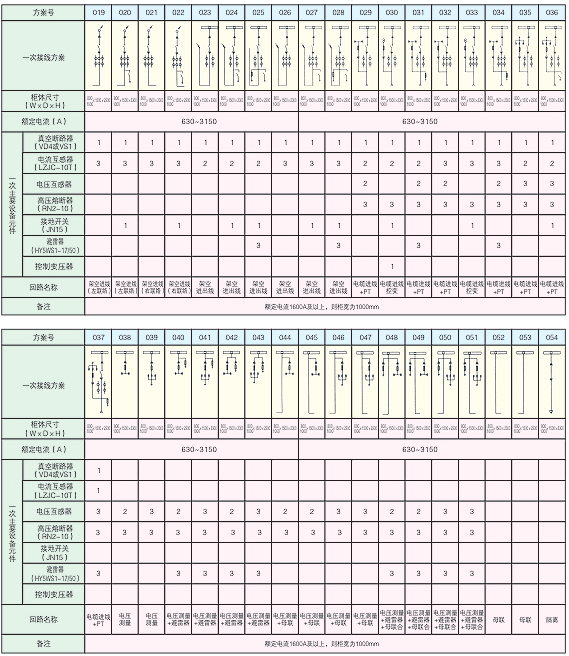

外形及安装尺寸
