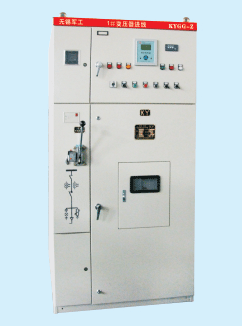

KYGG-Z矿用一般型固定式高压真空开关柜
主要用途
KYGG-Z矿用一般型固定式高压真空开关柜，适用于3、6、10KV，三相交流50Hz系统中作为接受和分配电能之用，可作为直接、或经电抗器起动井下主排水水泵电机，特别适合于频繁操作的场合，其母线系统为单母线。
本开关柜符合国家标准及煤矿电器安全规程要求，防护等级达到IP54。
型号含义
使用范围
a、海拔高度不超过2000m。
b、周围环境温度为：-5℃-40℃。
c、相对湿度不大于90%（在250℃时）。
d、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
产品特点
1、开关柜内有机械和电气联锁装置，可保证操作的先后顺序和安全。
2、开关柜为户内封闭式，防护等级IP54。符合GBI217390《矿用一般型电气设备》标准的规定。
3、柜体骨架由钢板弯边与角钢焊接而成，或者由带有固定模数（20mm)安装孔的异型钢柱拼装而成，柜内分一次元件室、隔离开关操作室、继电器室。
4、继电器室在柜体上部前方，室内安装板可安装各种继电器等，门上可安装指示仪表，信号元件等二次元件。
5、所有一次绝缘件均采用SMC高绝缘性能粉末一次压铸而成，在保证可靠的绝缘性能上又保证了机械强度。
6、二次保护功能先进、齐全、灵活，按不同的负载可配置短路、过流、漏电、绝缘监视、欠压及操作过电压保护，保护元件可选配传统继电式分立元件，也可选用电子一体化综合保护，还可选用具有四遥（遥测、遥信、遥控、遥调）功能的微机综合自动化保护装置，通过通讯网络将所有信息实时发送至上一级监控或调度系统，实现电网运行状态自动化检测与控制。
7、我公司优化设计的ZN90一体式弹操机构真空断路器为本开关柜的首选主开关，具有结构简单，零件数量少（为80个零件），绝缘性能好，操作可靠性高的特点。在频繁操作场合，可采用我公司自行开发的ZN90Y型双稳态永磁操作机构高压真空断路器，由于该断路器操作机构可动部件少（仅为9个零件），机械寿命长。主要由两个可产生磁场的分合闸线圈控制着衔铁运动到相应的分合闸位置，衔铁由永磁铁产生的磁力保护在其工作位置上，永磁铁的衔铁轴直接驱动真空灭弧室内的动触头。这种机械传送方式，磨损小，操动机构引起故障的概率大大降低，使得断路器实现免维护。

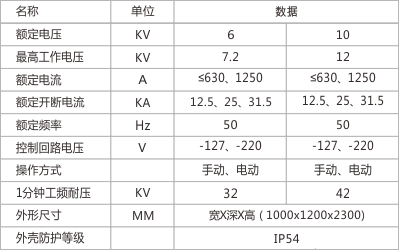

技术参数
产品外形及尺寸
主要一次方案
