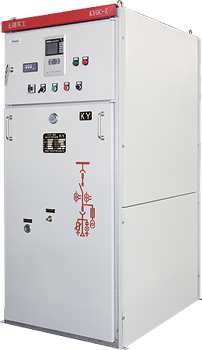

KYGC-Z矿用一般型手车式高压真空配电装置
主要用途
KYGC-Z型矿用一般型手车式高压真空配电装置, 主要用于矿井下无瓦斯煤尘爆炸的场所的井底车场、总通风道和主要通风道配电峒室的供电系统中，作为三相交流50Hz电压7.2KV或12KV电气设备的配电、保护和控制之用，亦可用于直接起动或经干式电抗器降压起动井下风机及水泵用高压电机。本开关同样适用于地面变电站和冶金、化工等供电系统。
型号及含义
使用范围
1、安装高度不超过海拔2000m。
2、环境温度：-5℃-40℃。
3、周围空气相对湿度不大于95%（25℃）。
4、在矿井下无瓦斯煤尘爆炸危险的场所。
5、无剧烈震动和冲击的地方。
6、在无足以腐蚀金属和破坏绝缘的气体及 蒸气的的环境中。
产品特点
KYGC-Z 型矿用一般型手车式高压真空配电装置（以下简称开关柜）是自行开发的产品。2 双电源配电柜触头快速切换装置。它具有结构新颖、操作维护方便、体积小、重量轻、安全可靠等特点。
1、本开关柜根据使用功能分为仪表室、手车室、母线室、电缆室，其间用环氧粉末喷塑的隔板隔开。手车室与仪表室位于开关柜正面。仪表室门上装有测量表计，控制保护回路以及指示仪表等元件器件。仪表室内有仪表板，仪表板可牵引到开关柜外，便于接线和检修。
2、本开关柜采用独特的手车室落地门，门的背面铺有手车导轨，手车与落地门通过自推器相连。打开落地门，手车在自推器的作用下，自动从工作位置拉开至实验位置，实现了“开门断电”这一重要安全防护措施；反之，关上落地门，则手车自动由试验位置推入工作位置。手车室内并装有机械和电气连锁机构，操作顺序严格符合“五防”要求。
3、本开关柜一次方案组成灵活多样。真空断路器、电压互感器、控制变压器、电流互感器、操作过电压保护装置及接地座等一次原件安装在断路器手车上，检修维护十分方便。具有带电源控制变压器进线、带TP进线、带控制变压器馈线、带PT馈线等方案，满足不同用户的多种需要，并保证了开关柜的可靠性和安全性。
4、母线室与电缆室位于开关柜后面。三相贯穿母线从母线室内通过，母线排列方式成品字型排列。电缆室内装有过电压吸收装置、电缆引入（引出）装置，进线（出线）通过底板的电缆孔引入（引出）。
5、所有一次绝缘件均采用SMC高绝缘性能粉末一次压铸而成，在保证可靠的绝缘性能上又保证了机械强度。触头罩在动触头未插入时，有一挡板自动放下隔离高压；当动触头插入时，动触头顶开挡板，此时落地门已合上，保证操作人员的安全。
6、本开关柜的显著特点是： 体积较小，高（1700mm）x宽（770mm）x深（1140mm)，对煤矿井下安装运输特方便，可连包装将其直立在罐笼里直接下井。同时可节省峒室空间，也就节省了大量人力和财力。
7、二次保护功能先进、齐全、灵活、按不同的负载可配置短路、过流、漏电、绝缘监视、欠压及操作过电压保护，保护元件可选配传统继电式分立元件，也可选用电子一体化综合保护，还可选用具有四遥（遥测、遥信、遥控、遥调）功能的微机综合自动化保护装置，通过通讯网络将所有信息实时发送至上一级监控或调度系统，实现电网运行状态自动化检测与控制。
8、我公司优化设计的ZN90一体式弹操机构真空断路器为本开关柜的首选主开关，具有结构简单，零件数量少（为80个零件），绝缘性能好，操作可靠性高的特点。在频繁操作场合，可采用我公司自行开发的ZN90Y型双稳态永磁操作机构高压真空断路器，由于该断路器操作机构可动部件少（仅为9个零件），机械寿命长。主要由两个可产生磁场的分合闸线圈控制着衔铁运动到相应的分合闸位置，衔铁由永磁铁产生的磁力保持在其工作位置上，永磁铁的衔铁通过主轴直接驱动真空灭弧室内的动触头。这种机械传送方式，磨损小，操动机构引起故障的概率大大降低，使得断路器实现免维护。
9、本开关柜防护等级高，外壳防护等级为IP54级。

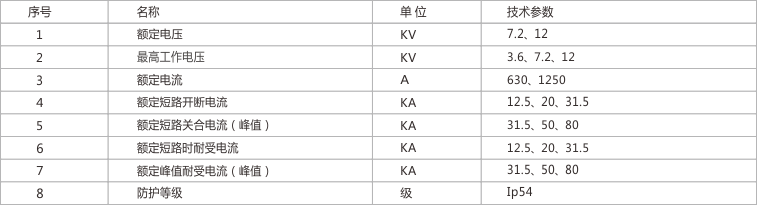

主要技术参数

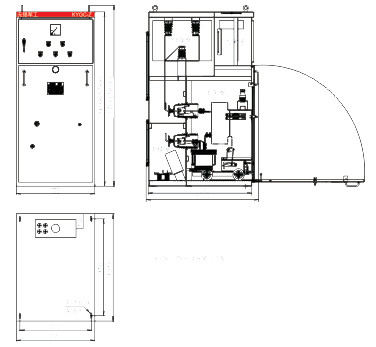

产品外形尺寸

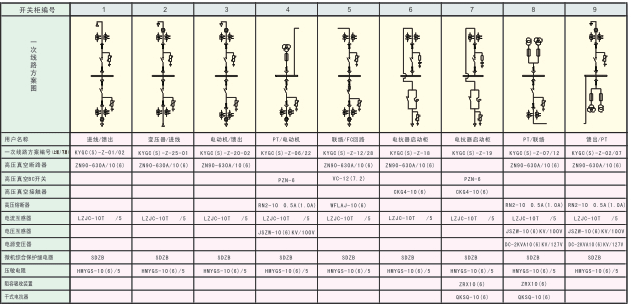

主要一次方案
矿用一般型双层高压真空配电装置

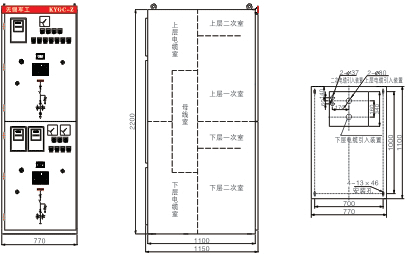

外形及安装尺寸

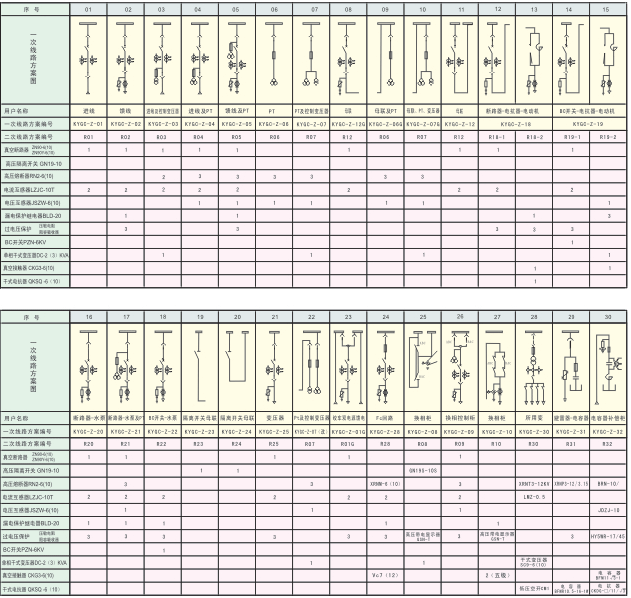

主要一次方案
说明：
1.KYGC(S)-Z双层高压开关柜，可根据用户需要，组合成多种不同方案，上图列出常用的典型方案。
2.开关柜型号的后缀数字表示一次方案代号，如KYGC(S)-01/07中分子数字"01"表示上层柜配置为进线方案，分母数字"07"表示下层柜配置为PT方案。
其它各类的多种组合方案，可用上述相同方式定义。
