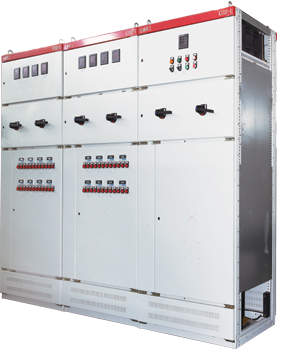

KYDZ-1矿用一般型低压配电装置
主要用途
KYDZ-1矿用一般型低压开关柜，适用于煤矿井下无瓦斯、煤尘爆炸危险场所的供电系统中。作为交流50HZ，额定电压660V（380V）的低压配电系统中动力、配电、照明之用。本开关柜同样适用于地面发电厂、变电站和冶金、化工等供电系统。
矿用一般型低压开关柜（以下简称配电压）主要适用于煤矿井下无瓦斯、煤尘爆炸危险的井底车场、总进风巷道场所，供交流50HZ、660V（380V）三相三线供电系统的动力及127V照明回路用，亦可适用于地面三相三线制、三相四线制660V（380V）配电系统中。
型号含义
使用范围
1、海拔高度不超过2000m。
2、周围介质温度不高于+40℃；不得低于-20℃。
3、周围空气相对湿度不大于95%（在25℃时）。
4、在煤矿井下无瓦斯、煤尘爆炸危险的场所。
5、无剧烈振动及垂直平面倾斜度不超过5度的场所。
6、无破坏绝缘及腐蚀金属气体及蒸气的环境。
7、允许有少量垂直滴水的地方。
产品特点
1、配电柜基本结构为户内全封闭式。外形美观，主构架采用带有固定模数（20mm)安装孔的异型钢柱拼装而成。具有机械强度高、无变形，安装精度高，便于模块化安装的特点。进出线电缆可从柜底引入，柜体前后有门，门上有锁，前门上装有控制开关，计量仪表和信号指示灯等。后门供维修用。
2、配电柜内主母线置于柜体上部，用高强度绝缘子固定。电气元件安装于柜内的安装条上，用螺栓紧固。上下左右可以自由调整、安装方便灵活。
3、配电柜内采用橡胶海绵条，实现门与柜体之间的密封要求，防护等级为IP54级。
4、配电柜可以从柜前操作，也可成组排列使用。
5、配电柜可单独使用，也可成组排列使用。
6、配电柜一次方案有30多种，方案组成灵活多样。每种方案的一半也可任意组合，以满足受馈电、联络、功率因数补偿和照明等用途。
7、配电柜内选用660V、380、127V电压等级制无油电气元件，性能稳定可靠，分断能力强。
8、配电柜内的隔离开关与断路器，接触器之间，在接通或切断电源都可进行联锁，防止误操作。
9、配电柜的电缆引入装置，能根据电缆的粗细任意开口，并有方便接地的螺丝。
10、配电柜一次回路母线的布置间距及其支持绝缘子具有足够的动热稳定性。装置内电器元件的电气间隙及爬电距离满足有关规程的规定。柜内A、B、C相分别用黄、绿、红热缩绝缘套管覆盖，以加强绝缘及区分相别。
11、配置柜根据用户不同的要求可选配：总开关设有漏电保护装置；或总开关设漏电后备保护，每一馈出设选择性漏电保护。
12、配电柜湿热等性能符合GB3836《爆炸性环境用防爆电器设备》中有关规定。

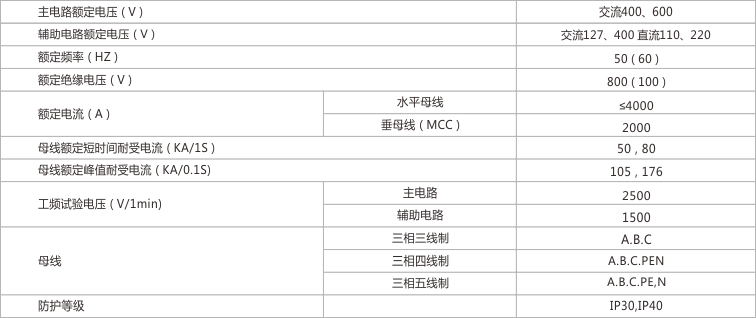

主要技术参数

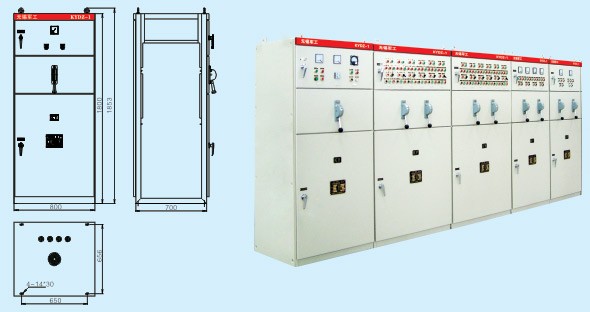

外形及尺寸

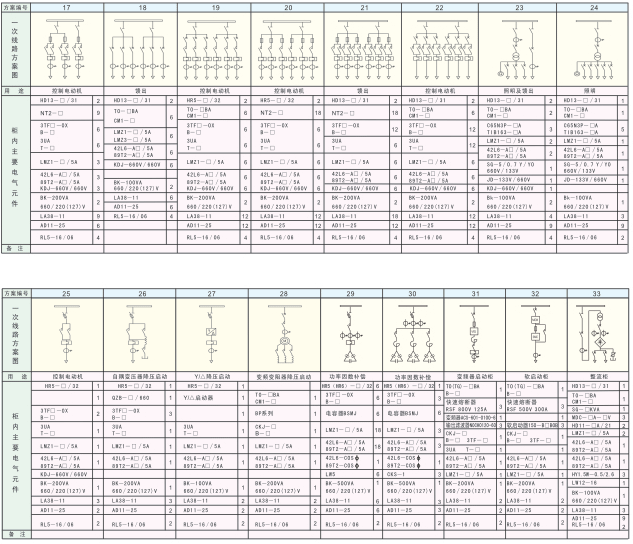

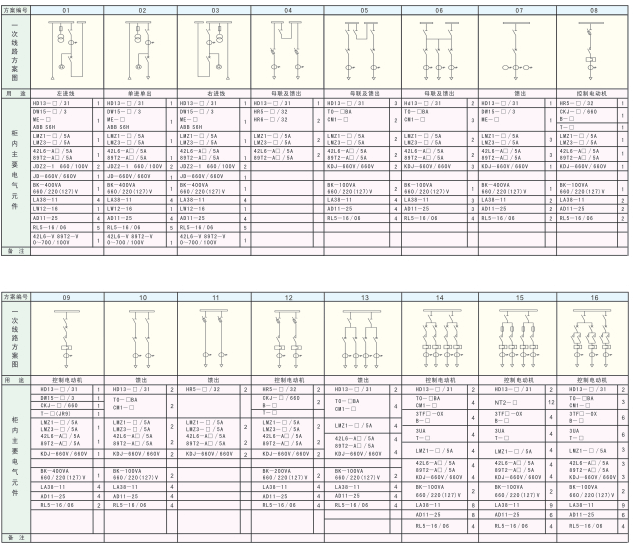

主电路方案
装置主电路方案32组118个规格（见表2），不包括由于辅助电路的控制与保护的变化而派生的方案和规格，包括了发电，供用电和其他电力用户的需要额定工作电流为4000A，适合2500KVA及以下配电变压器选用，此外，为适应供电提高功率因数的需要而设计电容器补偿柜。
低压抽出式开关柜
抽出式开关柜分成三个隔室：即柜后的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之前用阻燃型发泡塑料制造的功能板分隔；电缆隔室与水平母线隔室，功能单元隔室之前用钢板分隔。
抽屉类型都是以8E（200mm)高度为基准：
8E/4：高200x宽150x深400mm在8E高度空间组装4个抽屉单元。
8E/2：高200x宽150x深400mm在8E高度空间组装2个抽屉单元。
8E： 高200x宽150x深400mm在8E高度空间组装1个抽屉单元。
16E：高200x宽150x深400mm在16E（400mm）高度空间组装1个抽屉单元。
24E：高200x宽150x深400mm在24E（600mm）高度空间组装1个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可用作混合组装。一个柜体中作单一组装时最多容纳抽屉单元数见下表。
抽屉的电气和机械连锁
抽屉单元有可靠的机械连锁位置，通过操作手柄控制，具有明显准确的合闸、试验、抽出和隔离位置。
抽屉单元到位后必须严格按照下图所列操作开关功能及其位置动作否则易损坏结构件请用户使用时注意。

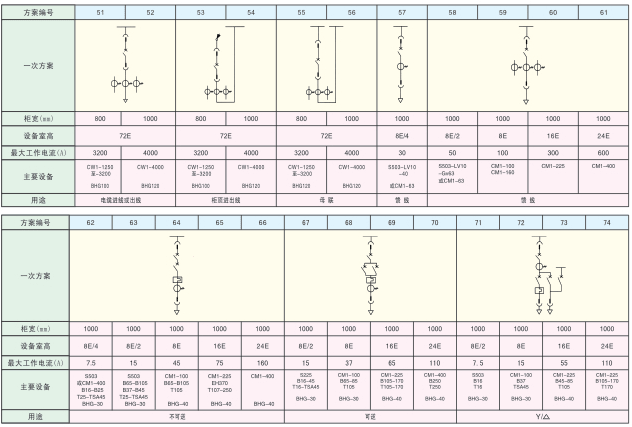

抽出式开关柜主电路方案
