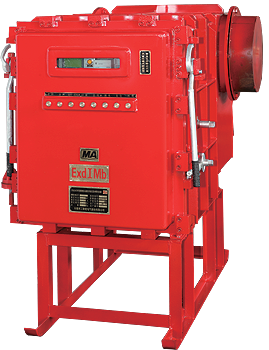

PBG50-口/10(6)Y矿用隔爆型永磁机构高压真空配电装置
主要用途
PBG50-□/10（6）Y矿用隔爆型永磁机构高压真空配电装置主要用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压10KV或6KV，额定频率50Hz、额定电流至630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量，并可作为直接起动高压电动机之用。
产品型号
使用条件
1、环境温度-20℃-+40℃
2、海拔高度不超过1000m,超过1000m但不超过4000m时，工频耐压按GB311.1修正；
3、周围空气相对温度不大于95%（25℃）
4、具有甲烷等混合物气体的煤矿井下；
5、无显著摇动和冲击振动的地方；
6、无滴水的地方；
7、水平安装（倾斜度不超过15°）。
产品特点
矿用隔爆内置本安型高压真空配电装置，在隔爆型外壳中，装有真空断路器、微机综合保护器、电流互感器、电压互感器、接近开关及按钮。其特征是：内置本安型电气元件，正常工作时主电路产生的电弧被密封在真空灭弧室内，辅助、控制及保护电路中正常工作时不产生火花或电弧，不会引燃隔爆外壳内的瓦斯或爆炸性气体，一旦隔爆腔内的电器元件因故障产生火花或电弧引燃隔爆腔内的瓦斯或爆炸性气体，本隔爆结构能阻断爆炸向柜外传播。
采用摆线原理的快开门结构，便捷省时省力。
完善可靠的机械闭锁和电气联锁。
综保常闭接点串与电动合闸回路中，实现故障闭锁。
灵巧的辅助导轨：轻松放下，机芯顺利曳移至其上进行元器件更换和维修，不用时就折起卡于箱口顶板之上。
承插式接地装置，既保证机芯可靠接地，还起到手车移动导向、定位的作用保证了六个动触头准确插入六个静触头座之中。
采用牵引式隔离开关合分闸机构，受力平衡，运行平衡。
采用数字技术多功能综合保护，可实现智能化控制。
体积小，重量轻，容积重量比较小。
采用微机控制器的永磁机构真空断路器。
专用的二次引出自动化接线腔与高压隔离、自动化信息传输不受干扰。
双回路进线双回路出线，使用方便可随意进行安装组合。
主要技术指标
1、额定电压：10KV、6KV；
2、额定工作电压：12KV、7.2KV；
3、额定频率：50Hz
4、额定电流：50A、75A、100A、150A、200A、250A、300A、400A、500A、600A、630A；
5、额定短路开断电流：12.5KA（有效值）；
6、额定短路关合电流：31.5KA（峰值）；
7、额定动稳定电流：31.5KA（峰值）；
8、额定热稳定电流：12.5KA（有效值）；
9、额定热稳定时间：4S；
10、真空断路器机构寿命：100000次；
11、隔离插销机械寿命：2000次；

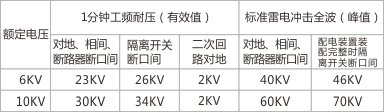

12、额定绝缘水平：

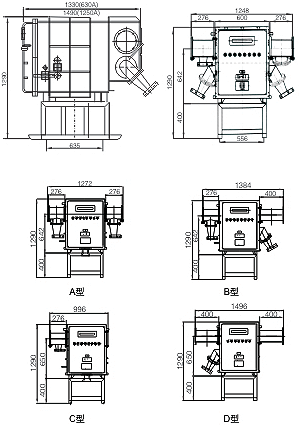

外形及尺寸
1、配电装置总体结构可分为隔爆箱和机芯手车两大部分，隔爆箱由壳体、箱门、后盖（两块）、电缆、二次自动化接线腔、接线腔、底架等主要部分组成。壳体为长方体结构，中间有一个隔板，将箱体分为前后两腔，在前腔装有机芯手车；动触头等，装在机芯小车上；在柜体中隔离板上装有6组静触头总承和一个穿墙式九芯接线柱。隔离板左上角装有照明灯，后腔分为上下两室（中间横隔板不起防爆作用）。在下室的高压电缆引入口内侧装有一只零序电流互感器。在下室底板上装有小出线嘴，用户可以引出控制线，实现远方控制。左侧有自动化专用二次接线腔，可连接自动化专用线，不与高压一室，可免受信号干扰。另外下室内还有一终端电阻，它接在九芯接线端子上，用户使用的负载电缆是UGSP型号监视屏蔽电缆，并要求绝缘监视保护时，请将下室终端电阻取下，将电缆中的监视线与地线分别接到原终端电阻两个接线柱子，终端电阻的引出线分别与电缆另一端（位于移动变压器电源进线盒内）的监视线与地线连接即可，在箱体内外有可靠的机械、电气连锁装置。
2、配电装置为快开门结构。配电装置在运行过程中箱门是打不开的，只有在断路器分闸，隔扇插销在分闸位置，解除箱体与门的闭锁，门盖方能打开。箱门上装有显示板（用来显示电压、电流、故障种类）和电度表，装有“过载”、“短路”、“漏电”、“监视”试验按钮、“复位”、照明按钮及真空断路器电动合闸分闸按钮。
3、上端进线按使用方式不同，分为四种型式的接线方案：
方式一有两个电源进线端，可单台使用，也可联合使用。（见图A）
方式二有一个电源进线端，另一端连接长筒。即电源侧为单回路馈入，负荷侧为单回路馈出。可单台使用，也保联台使用。（见图B）
方式三有一个电源进线侧，另一端封端盖，即单回路馈入，单回路馈出。可单台使用或作为总开关使用，也可联台使用。（见图C）
方式四无进线端，三相电源从相邻开关的电缆线直接接到本开关的接线端子上，当峒室有多台配电装置联台使用时，该起动器只作为分路开关，不能单台使用，只限于联台使用。（见图D）
4、下端进出线按使用方式不同，分为如下接线方式：
方式一（见图A型、C型）一个电源进或出线（下出线）。
方式二（见衅B型、D型）一个或两个电源进或出线端（侧出线）。

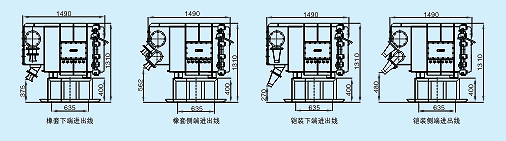

5、上下进出线电缆引入装置有铠装电缆引入装置和橡套电缆引入装置：

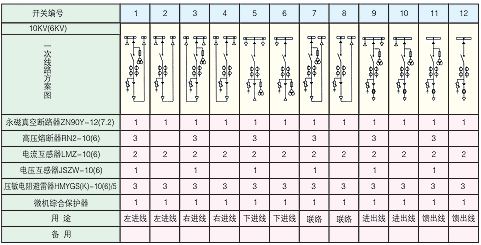

主要一次方案
订货须知
本配电装置为满足井下配电的需要，一次接线有四种A、B、C、D。按额定电流分为50、75、100、150、200、250、300、400、500、600、630A等规格，进线电缆引入装置和出线电缆引入装置有二种即铠装电缆引入装置和橡套电缆引入装置二种规格可互换。

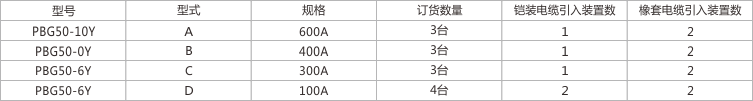

订货案例
