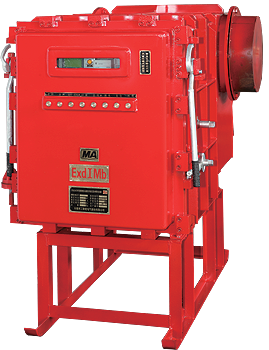

PBG50-口/10(6)矿用隔爆型高压真空配电装置
主要用途
PBG50-□/10（6）矿用隔爆型高压真空配电装置主要用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压10KV或6KV，额定频率50Hz、额定电流630（12502A）的三相交流中性点不直接接地的供电系统进行控制、保护和测量，并可作为直接起动高压电动机之用。
产品型号
使用条件
1、环境温度-20℃-+40℃
2、海拔高度不超过1000m,超过1000m但不超过4000m时，工频耐压按GB311.1修正；
3、周围空气相对温度不大于95%（25℃）
4、具有甲烷等混合物气体的煤矿井下；
5、无显著摇动和冲击振动的地方；
6、无滴水的地方；
7、水平安装（倾斜度不超过15°）。
产品特点
矿用隔爆内置本安型高压真空配电装置，在隔爆型外壳中，装有真空断路器、微机综合保护器、电流互感器、电压互感器、接近开关及按钮。其特征是：内置本安型电气元件，正常工作时主电路产生的电弧被密封在真空灭弧室内，辅助、控制及保护电路中正常工作时不产生火花或电弧，不会引燃隔爆外壳内的瓦斯或爆炸性气体，一旦隔爆腔内的电器元件因故障产生火花或电弧引燃隔爆腔内的瓦斯或爆炸性气体，本隔爆结构能阻断爆炸向柜外传播。
采用摆线原理的快开门结构，便捷省时省力。
完善可靠的机械闭锁和电气联锁。
综保常闭接点串与电动合闸回路中，实现故障闭锁。
灵巧的辅助导轨：轻松放下，机芯顺利曳移至其上进行元器件更换和维修，不用时就折起卡于箱口顶板之上。
承插式接地装置，既保证机芯可靠接地，还起到手车移动导向、定位的作用保证了六个动触头准确插入六个静触头座之中。
采用牵引式隔离开关合分闸机构，受力平衡，运行平衡。
采用数字技术多功能综合保护，可实现智能化控制。
体积小，重量轻，容积重量比较小。
采用弹操机构真空断路器（ZN90、VSI、VD4等）。
专用的二次引出自动化接线腔与高压隔离、自动化信息传输不受干扰。
双回路进线双加路出线，使用方便可随意进行安装组合。
主要技术指标
1、额定电压：10KV、6KV；
2、额定工作电压：12KV、7.2KV；
3、额定频率：50Hz
4、额定电流：50A、75A、100A、150A、200A、250A、300A、400A、500A、630A、800A、1000A、1250A；
5、额定短路开断电流：12.5KA(VS1或VD4为16、20、25、31.5KA)；
6、额定短路关合电流：31.5KA(VS1或VD4为40、50、63、80KA)；
7、额定动稳定电流：31.5KA(VS1或VD4为40、50、63、80KA)；
8、额定热稳定电流：12.5KA(VS1或VD4为16、20、25、31.5KA)；
9、额定热稳定时间：4S；
10、真空断路器机构寿命：10000次；
11、隔离插销机械寿命：2000次；

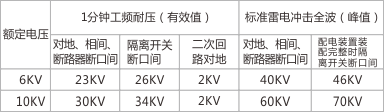

12、额定绝缘水平：
产品结构及外形尺寸
同PBG50-□/10(6)Y]矿用隔爆型永磁机构高压真空配电装置
主要一次方案
订货须知
本配电装置为满足井下配电的需要，一次接线有四种A、B、C、D。按额定电流分为50、75、100、150、200、250、300、400、500、600、630A、800A、1000A、1250A等规格，进线电缆引入装置和出线电缆引入装置有二种即铠装电费引入装置和橡套电缆引入装置二种规格可互换。

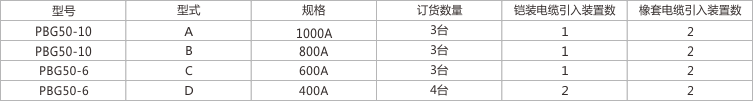

订货案例
