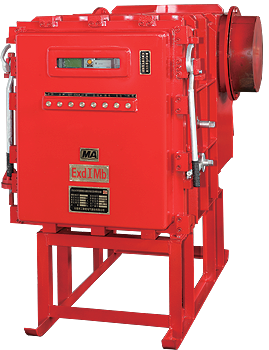

QBGPT矿用隔爆型高压真空电磁起动器用电压互感器柜
主要用途
QBGPT矿用隔爆型高压真空电磁起动器用电压互感器柜是为QBGPT矿用隔爆型高压真空电磁起动器或供配电系统提供保护、测量控制电源用（以下简称电压互感器柜）。
使用条件
1、环境温度-25℃-+40℃;
2、海拔高度不超2000m(超过1000m，按GB311.1的规定修正)；
3、周围空气相对温度不大于95%（25℃）；
4、具有甲烷等混合物气体的煤矿井下；
5、无显著摇动和冲击振动的地方；
6、无滴水的地方；
7、水平安装倾斜度不超过15°。
产品型号
产品特点
QBGPT矿用隔爆型高压电压互感器柜，在隔爆型外壳中装有高压三相电压互感器、高压单相干式变压器、高压避雷器、操作手车等，本隔爆结构能阻断爆炸向柜外传播。
1、QBGPT矿用隔爆型高压真空电磁起动器用电压互感器柜可以配置完善的全中文显示微电脑综合保护系统，对监测的系统线路具有常规的数显示、绝缘监视、过电压、欠压等保护功能，不必打开箱门即可进行保护参数的整定，并具有保护长期记忆功能；
2、QBGPT矿用隔爆型高压真空电磁起动器用电压互感器柜与PBG50高压配电装置系列产品，具有相同的产品结构和防爆性能。
主要技术参数
1、额定电压：10KV、6KV；
2、额定频率：50Hz；
3、输出额定保护，测量电压：三相ACIOOV；
4、输出额定操作电压：交流100V、127V、220V；
5、隔离插销的机械寿命不低于2000次；
6、工作制：长期。
产品结构及外形尺寸
同PBG50-□/10（6）Y矿用隔爆型永磁机构高压真空配电装置
主要一次方案
订货须知
本起动器为满足井下配电的需要，一次接线有两种方案。按额定电压分为10KV和6KV两种规格，进线电缆引入装置和出线电缆引入装置有二种即铠装电缆引入装置和橡套电缆引入装置二种规格可互换。
订货案例
