XGN2A系列固定式交流金属封闭开关设备

发布时间：2023年08月15日人气：次

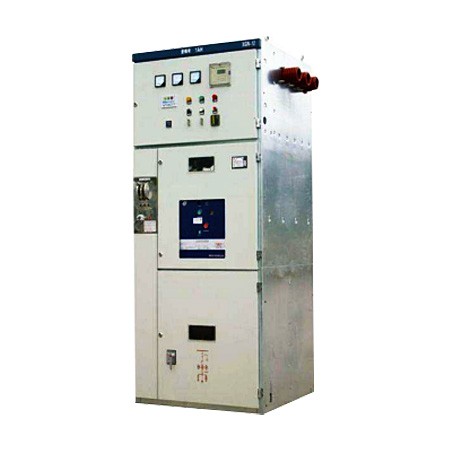

XGN2A系列固定式交流金属封闭开关设备

一. 产品介绍

该系列产品适用于额定电压为3.6—12kV、50Hz, 额定电流630A—3150A三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。

二. 产品特点

1. 柜体采用角钢焊接，也可采用型钢栓接，外敷钢板结构。

2. 柜体有母线室、断路器室、继电器室和电缆室四个独立的隔室组成，各室之间有金属封板隔开。

3. 盖板和门均为钢板弯制，在正常操作和维护时，按正常操作程序不需使用工具可以打开门；在正常操作和维护时，不使用工具不能打开盖板。

4. 断路器固定安装在设有压力释放通道的断路器隔室内。

5. 进出线方式可从柜顶架空进出线，也可从柜底电缆进出线。

6. 开关柜为双面维护，不靠墙安装，在断路器室和电缆室均安装有照明灯。

7. 前门的下方有与柜宽方向平行的接地铜排，以使每柜安全可靠地接地。

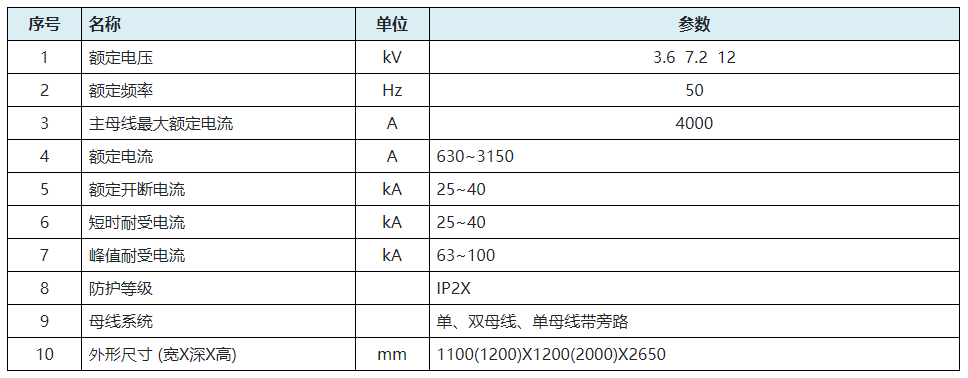

三. 产品技术参数
