i-AZ1A系列气体绝缘金属封闭开关柜

一. 产品介绍

该系列产品额定电流1250~2500A,双充气隔室结构，柜间采用侧并母联器扩展。是以低压力的SF6气体绝缘，小型化、智能化、免维护、全工况等高性能、高品质的气体绝缘产品设备，适应各种恶劣的运行环境。充气隔室为不锈钢板焊接而成，柜体为敷铝锌板组装结构，充气隔室防护等级达IP65，产品年泄漏率≤0.1%。上充气隔室由水平布置的直动式三工位隔离开关、主母线组成;下充气隔室由水平布置的固封极柱真空断路器及内锥组成。

二. 产品特点

1. 以低压力SF6气体为绝缘介质，主回路绝缘状况不受设备运行场所周围环境条件的影响，能够适应各种恶劣的运行环境；

2. 体积小、节省设备占用空间；

3. 双充气隔室结构，使运行更可靠；

4. 充气隔室侧板采用薄不锈钢板，加强筋采用新型不锈钢矩形钢管，成本低、强度高、变形小；

5. 配整体式弹簧机构的EVH3系列真空断路器；

6. 采用模块化直动式的GDS1系列三工位隔离开关；

7. 具有可靠的机械联锁，能有效防止误操作；

8. 装有侧面母线联接器，现场并柜无需气体抽充操作。

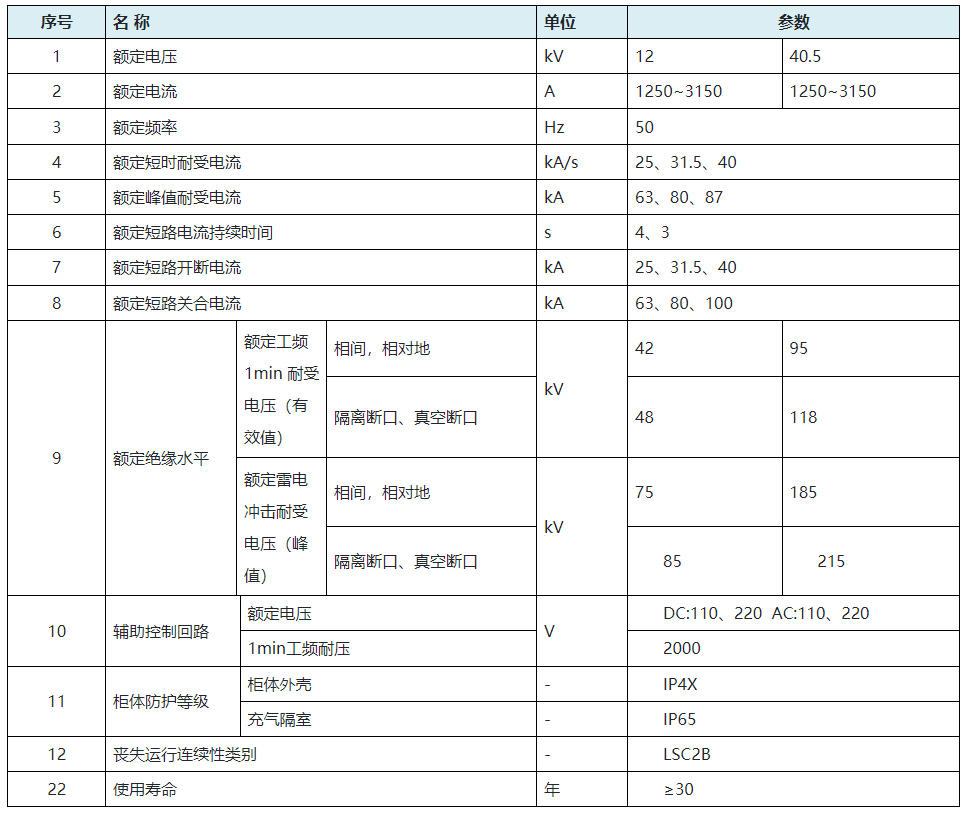

三. 产品技术参数
