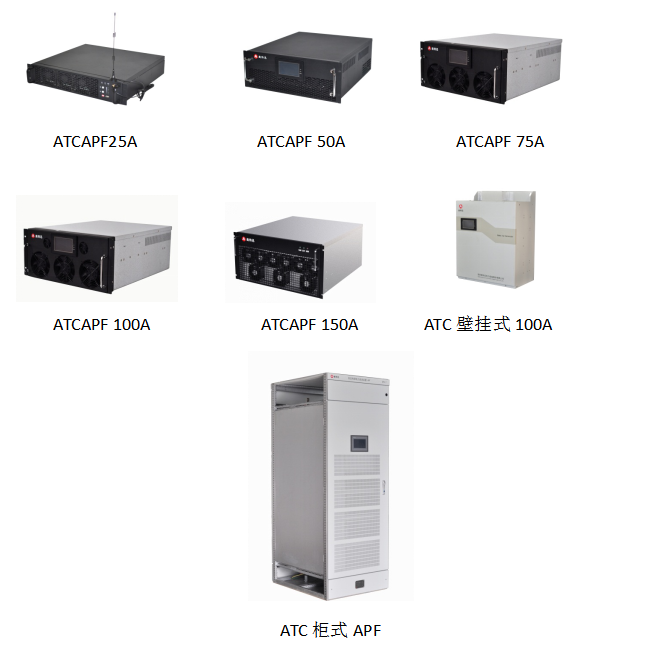

有源电力滤波器（APF）

发布时间：2023年07月05日人气：次

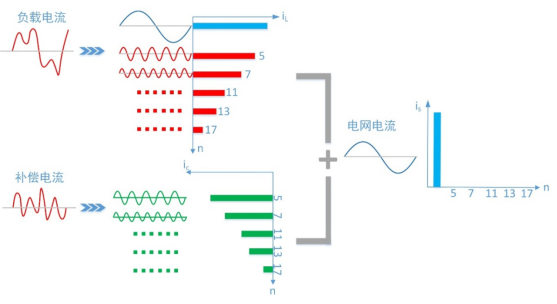

工作原理

有源滤波器通过外部电流互感器 CT，实时检测负载电流，DSP数字信号处理器对采集信号进行分解计算，提取出负载电流中的谐波成分，然后控制输出 PWM信号使IGBT工作，从而控制逆变器产生一个和负载谐波幅值大小相等、方向相反的电流注入到电网中，补偿谐波电流，实现滤波功能。

产品特点：

◆多种补偿模式灵活配置

◆可补偿谐波、无功、三相不平衡，优先级可自由设置

◆瞬时响应时间＜50μs，完全响应时间＜5ms；

◆人性化人机交互界面，具备本地4.3英寸触摸屏监控，可通过界面实时观测系统的电能质量信息（电压、电流、功率因数等），也可进行本地启停操作。同时具备远程通讯接口，可通过无线网络GPRS或者手机APP在远端实时监控、控制启停；

◆ 补偿过程全自动检测运行，发生故障时，设备自动切除，待故障恢复后，自动重新投入使用，无需任何人为干预；

◆ 模块化设计缩短供货周期且尺寸兼容性高，任何功率模块均可进行并联，并机组合自由灵活；

◆ 模块散热风机根据温度无极调速，随着输出容量、环温的变化，散热风机会自动调整风机转速，实现低噪音、低损耗。

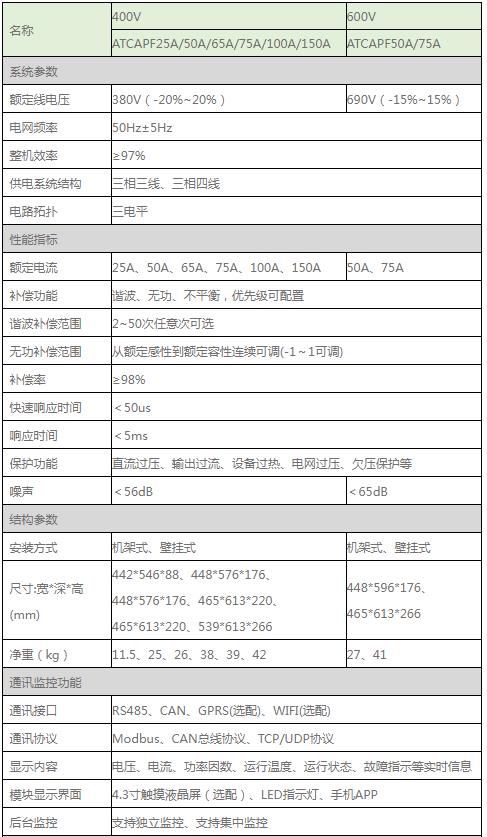

技术参数：
