操动机构

CT19型弹簧操动机构

发布时间：2023年04月08日人气： 次

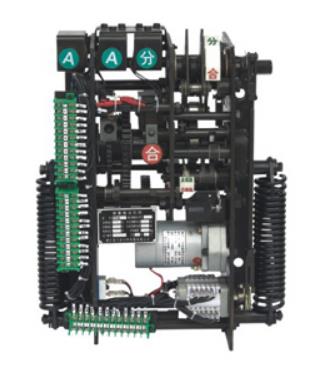

CT19型弹簧操动机构



产品概述:

    CT19型弹簧机构专为操作10-35KV手车柜中之ZN28型户内高压真空断路器及其合闸功与之相当的各类高压断路器之用，有过电流保护和失压脱扣保护功能，机械输出转角为50°～55°，其机械寿命为20000次。


产品技术参数：


CT19机构的规格及匹配之主要部件数据如表：


规格

重量kg

体积
高×宽×深mm

电动机输入功率（W）

合闸弹簧mm

匹配真空断路器开断电流KA

CT19-Ⅱ

30

420×350×160

110

Ф7

20、31.5

CT19-Ⅲ

30

420×350×160

110

Ф8

40



CT19机构分、合闸电磁铁技术数据如表：


额定工作电压（V）

~110

~220

~380

-48

-110

-220

额定工作电流（A）

分

2.8

1.6



2.3

1.2

合

1.5

1



1.5

0.68

额定电功率（W）

分

308

352



255

264

合

165

220



165

150

20℃时线圈电阻值（Ω）

分

12±0.6

48±2.4



48±2.4

190±10

合

20±1

73±4



73±4

325±15

正常工作电压范围

合闸：85%～110%额定工作电压。
分闸：65%～120%额定总做电压，小于30%的额定工作电压时不得分闸。

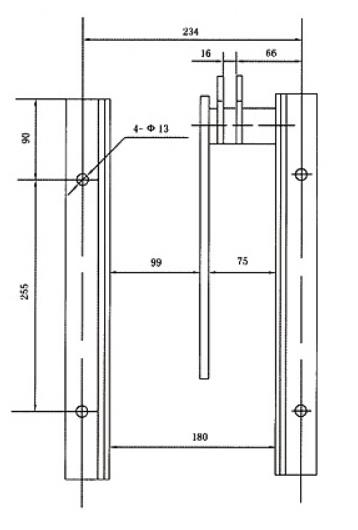

产品安装尺寸：


CT19型弹簧操动机构
