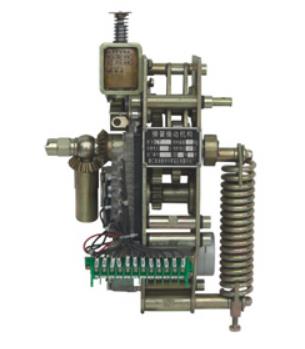

CT21（环网）弹簧操动机构

发布时间：2023年04月08日人气：次

产品概述:

CT21型弹簧机构用于操作ZFN21-10/630型户内高压真空负荷开关、以及合闸功与之相当的其他负荷开关只用。输出转角≤40°，其机械寿命为10000次。

产品技术参数：

CT21型弹簧机构（真空负荷开关用）主要技术参数：

1、储能电机采用永磁式单相直流电机，如用交流电源供电则采用桥堆块整流后供给，电机技术数据如下表：

2、合闸操作采用摇柄操作（附件）进行储能合闸操作时最大操作力距不大于48N.m。
3、采用独立电源供电的分闸电磁铁之技术数据见下表：

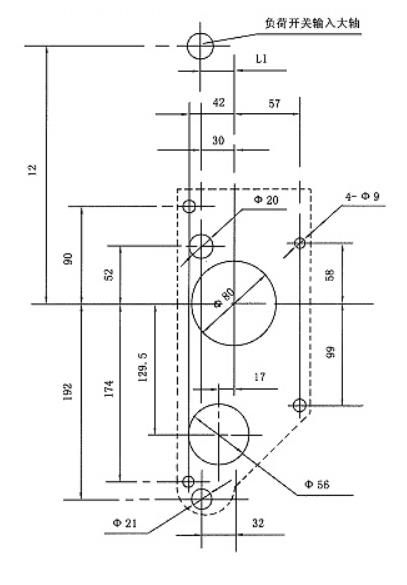

产品安装尺寸：
