操动机构

CT23 弹簧操动机构

发布时间：2023年04月08日人气： 次

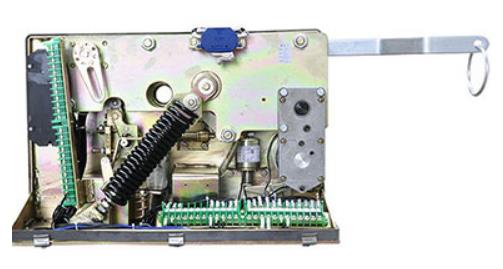

CT23 弹簧操动机构

产品概述:

1、产品型号及名称

CT23 弹簧操动机构，其中CT23-S为手动操动机构，CT23-D为电动操动机构。

2、主要用途和工作条件

该机构可供操作ZW□-12型户外高压真空断路器及合闸功能与之相当的其它户外或户内真空断路器，其手动操动机构具有手动储能、手动合分、过电流保护等功能，其电动操动机构具有电动或手动储能、电动或手动合分、过电流保护等功能。
本产品使用以下工作条件：
a.周围空气温度：上限+40℃，下限-30℃；
b.海拔不超过2000m；
c.风压不超过700pa（相当于风速34m/s）；
d.无经常性剧烈振动的场所。


产品技术参数：

1、分合闸脱扣器及过流脱扣器的技术参数如下：


项目

合闸线圈

分闸线圈

过流脱扣线圈

储能电机

额定电压（V）

交流或直流220

交流或直流220


交流或直流220

额定工作电流（A）

交流小于2.9，直流小于2.8

交流小于2.4，直流小于0.9

5A或2.5A

功率≤70W

正常工作电压或电流范围

交流85%～110%额定电压，直流85%～110%额定电压

65%～120%额定电压（小于30% 时不得脱扣）

大于100% 额定电流时可靠分闸（小于90%时不得脱扣）

±10%额定电压
